Operation Manual / Power2 850-M / Low-pressure stage
9 Demontage und Montage / 9.14 Einsatzwand einbauen
9.14
Einsatzwand einbauen
VORSICHT
Spiel zwischen Verdichterrad und Einsatzwand
Durch das Streifen oder Festsitzen des Verdichterrades an der Einsatzwand,
können folgenschwere Maschinen- oder Sachschäden entstehen.
Durch Drehen des Rotors prüfen, dass das Verdichterrad während der De-
u
montage/Montage nicht an der Einsatzwand streift.

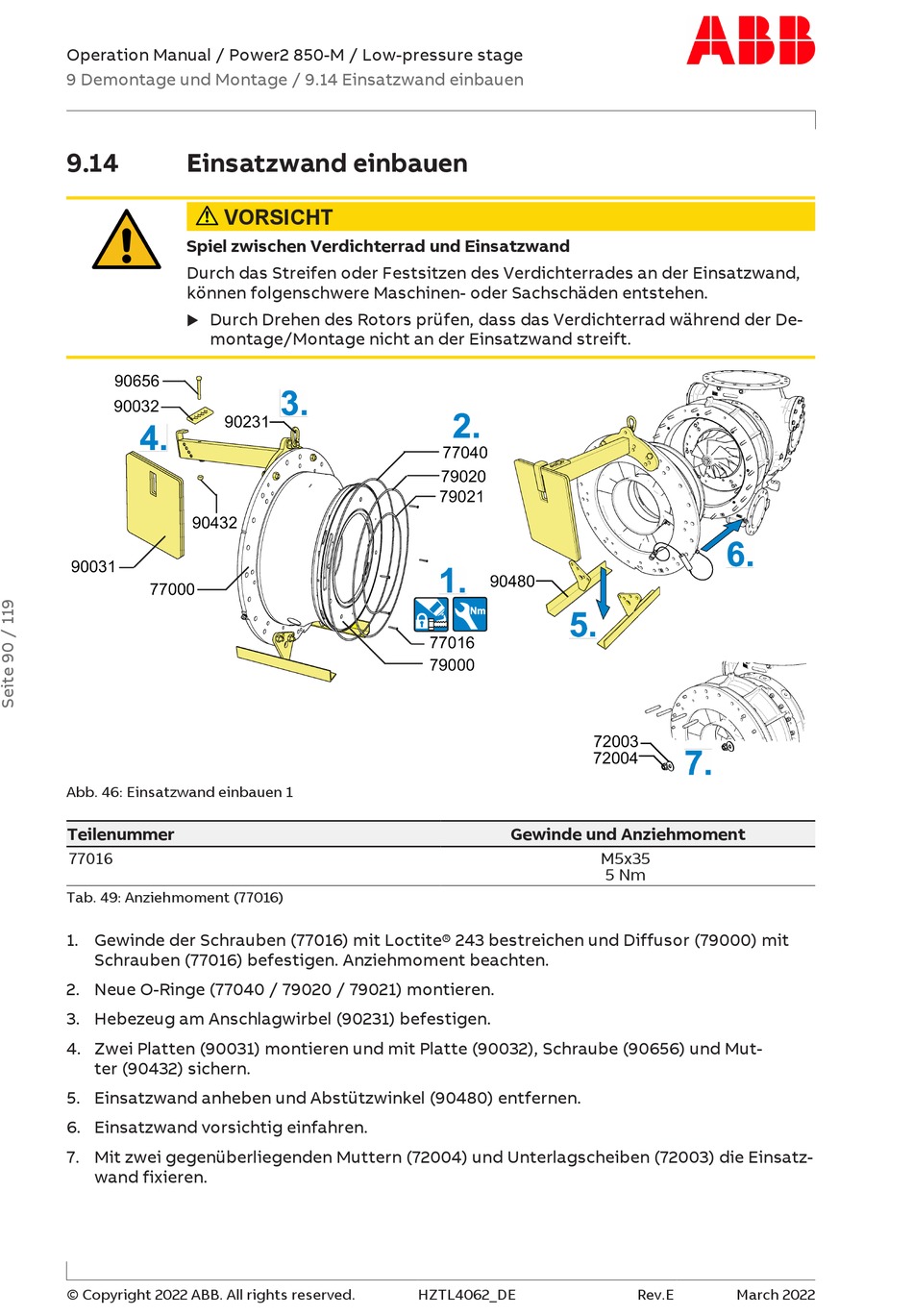

Abb. 46: Einsatzwand einbauen 1
Teilenummer
77016
Tab. 49: Anziehmoment (77016)
1. Gewinde der Schrauben (77016) mit Loctite® 243 bestreichen und Diffusor (79000) mit
Schrauben (77016) befestigen. Anziehmoment beachten.
2. Neue O-Ringe (77040 / 79020 / 79021) montieren.
3. Hebezeug am Anschlagwirbel (90231) befestigen.
4. Zwei Platten (90031) montieren und mit Platte (90032), Schraube (90656) und Mut-
ter (90432) sichern.
5. Einsatzwand anheben und Abstützwinkel (90480) entfernen.
6. Einsatzwand vorsichtig einfahren.
7. Mit zwei gegenüberliegenden Muttern (72004) und Unterlagscheiben (72003) die Einsatz-
wand fixieren.
© Copyright 2022 ABB. All rights reserved.
Gewinde und Anziehmoment
HZTL4062_DE
M5x35
5 Nm
Rev.E
March 2022
