CMS-700 UND CMS-660 SYSTEMSTROMKREIS-ÜBERWACHUNGSSYSTEM (CMS)
—
Installationsanleitung für CMS-700 und CMS-660
—
Gewährleistung
Der sichere Betrieb ist gewährleistet, wenn Montagearbeiten gemäß dieser Bedienungsanleitung
durchgeführt wurden.
Des Weiteren sind die Anweisungen im Handbuch zu beachten.
Autorisiertes Personal
Montage, Anschluss und Demontagearbeiten dürfen nur von autorisiertem und qualifiziertem
Personal durchgeführt werden
—
Montage auf 35-mm-DIN-Schiene

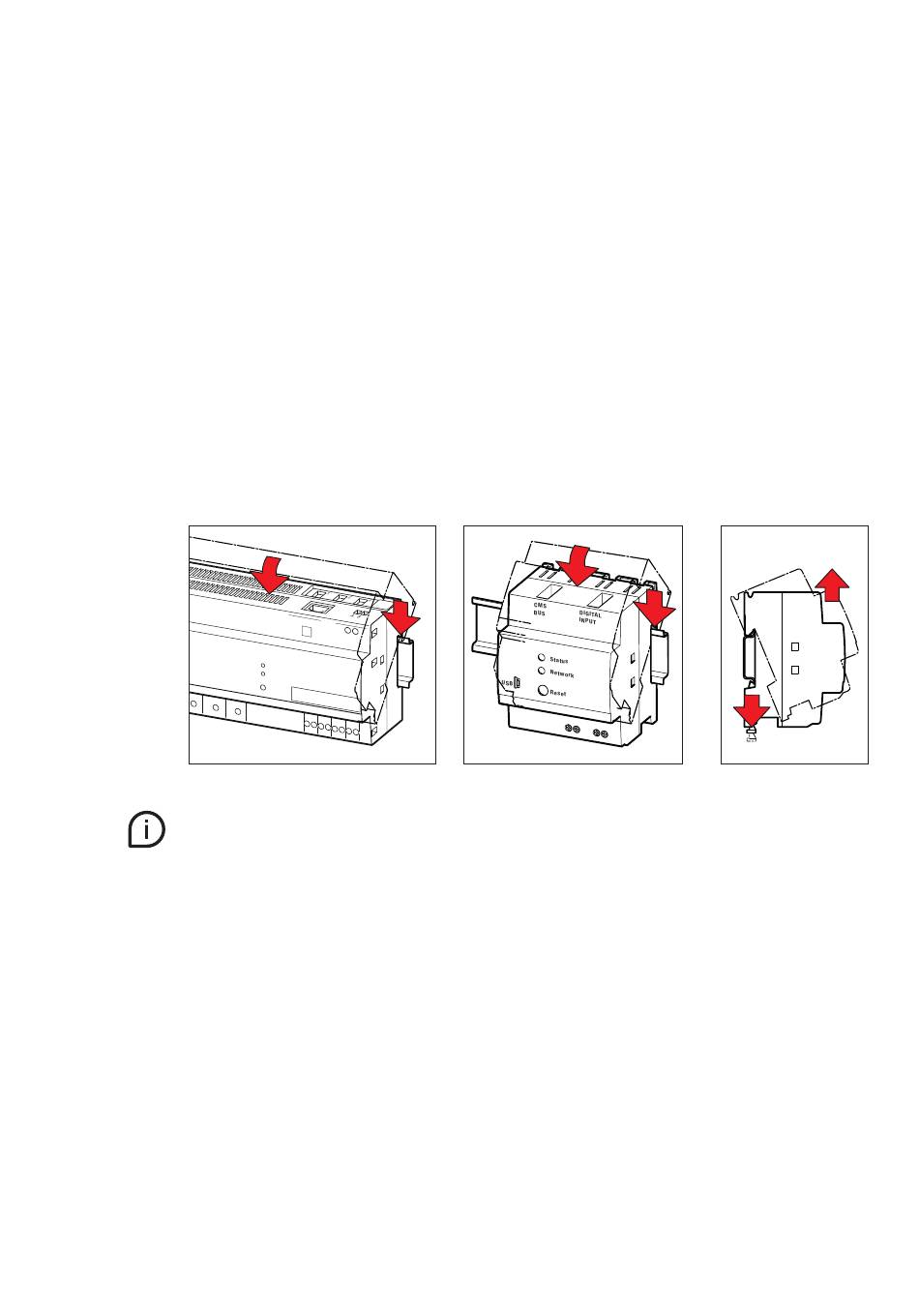

Um die Steuereinheit zu montieren, führen Sie die Schritte 1 und 2 aus. Das Gerät kann entweder
horizontal oder vertikal montiert werden. Führen Sie zum Trennen die Schritte 3 und 4 aus.
—
CMS700
L2
L3
• Die CMS700 kann auf allen 35 mmDINSchienen (DIN 50022) montiert werden
• Die CMS660 kann auf allen 35mmDINSchienen (DIN 50022) und auf SMISSLINE Sockeln montiert
werden.
• Das Gerät kann ein oder dreiphasig installiert werden
• Wenn verfügbar, schließen Sie das LANKabel des lokalen Netzwerks an
2
1
CM C- BU S
LA N
A B
RS 48 5
St at us
Ne tw or k
Fa llb ac
Re se t
k IP 16
9.1 68 .42
.42 ;ad mi
n, ad mi
n
E245
N
l1
l2
l3
CT
l4 /N
A
B
A
B
A
B
A
B
—
CMS660
2
2
4
CM C- BU S
LA N
A B
RS 48 5
St at us
Ne tw or k
Fa llb ac
Re se t
k IP 16
9.1 68 .42
.42 ;ad mi
n, ad mi
n
E245
L2
L3
N
3
l1
l2
l3
CT
l4 /N
A
B
A
B
A
B
A
B
1
1
3
3
4
4
