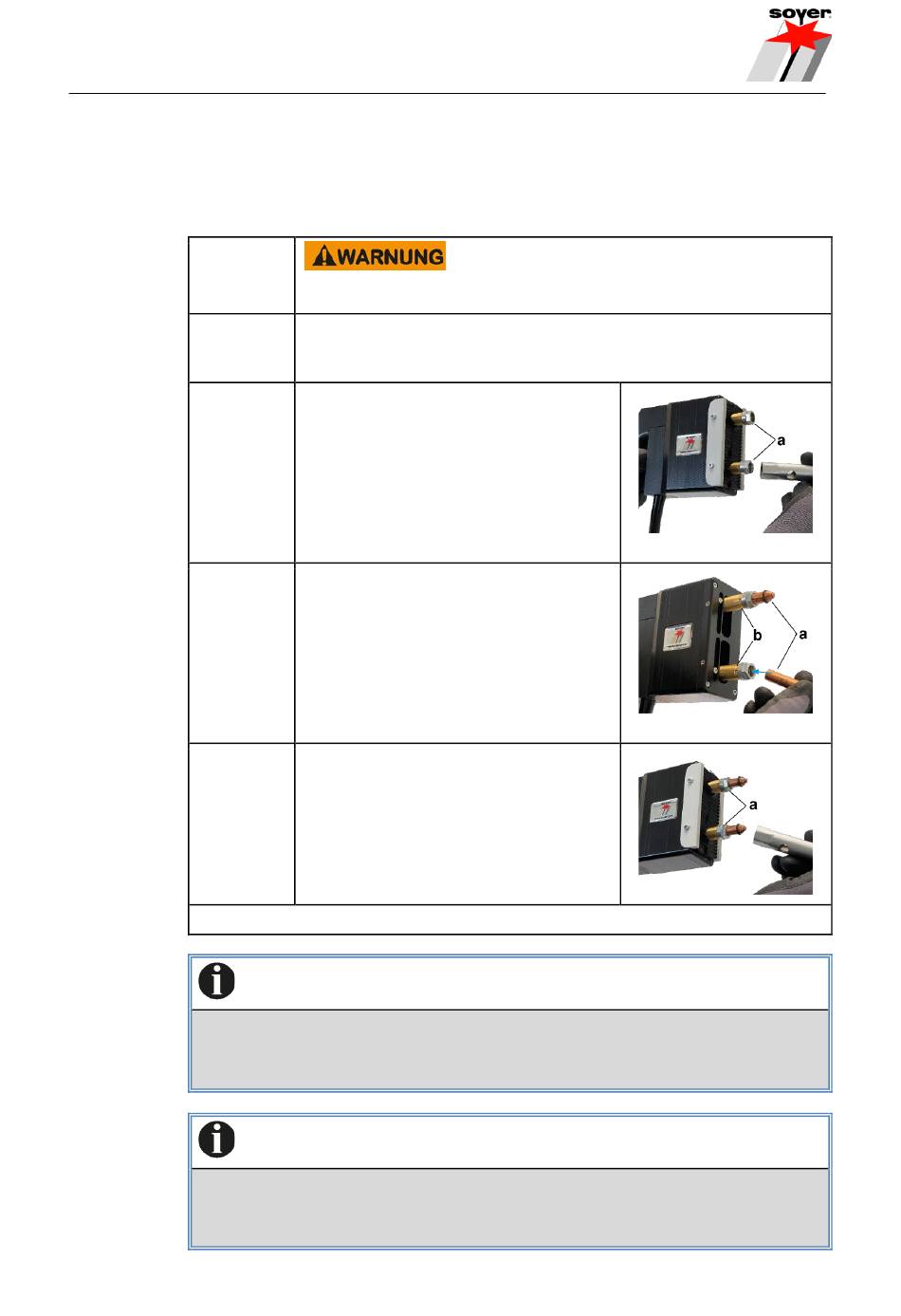

9.1
Bolzenhalter einsetzen
Das Einsetzen des Bolzenhalters wird an der Pistole PS-0DV gezeigt.
Bolzenhalter einsetzen
Schritt 1:
Schritt 2:
Schritt 3:
Schritt 4:
Schritt 5:
Die Montage ist abgeschlossen.
•
•
Zur besseren Ansicht wurde der Faltenbalg (Spritzschutz) entfernt. In der
Praxis wird beim Einbau oder Austausch der Bolzenhalter der Faltenbalg nicht
entfernt.
Betriebsanleitung BMS-4 ACCU-DUO | Heinz Soyer Bolzenschweißtechnik
Schalten Sie das Bolzenschweißgerät aus. Während des
Einbaus der Bolzenhalter muss das Gerät ausgeschaltet sein.
Wählen Sie die Bolzenhalter entsprechend dem gewünschten
Bolzendurchmesser aus. Üblicherweise werden zwei Kondensator-
Schweißbolzen mit Gewinde M3 aufgeschweißt.
Beide Überwurfmuttern (a) mit
Steckschlüssel SW 14 lösen.
Abb. ohne Faltenbalg.
Schieben Sie die Bolzenhalter (a) bis zum
Anschlag in die Arbeitskolben (b) der
Pistole.
Abb. ohne Faltenbalg.
Ziehen Sie beide Überwurf muttern (a)
handf est an.
Abb. ohne Faltenbalg.
Die Bolzenhalter müssen immer paarweise gewechselt werden.
Achten Sie darauf, dass Sie immer zwei gleiche Bolzenhalter
verwenden.
