11
13

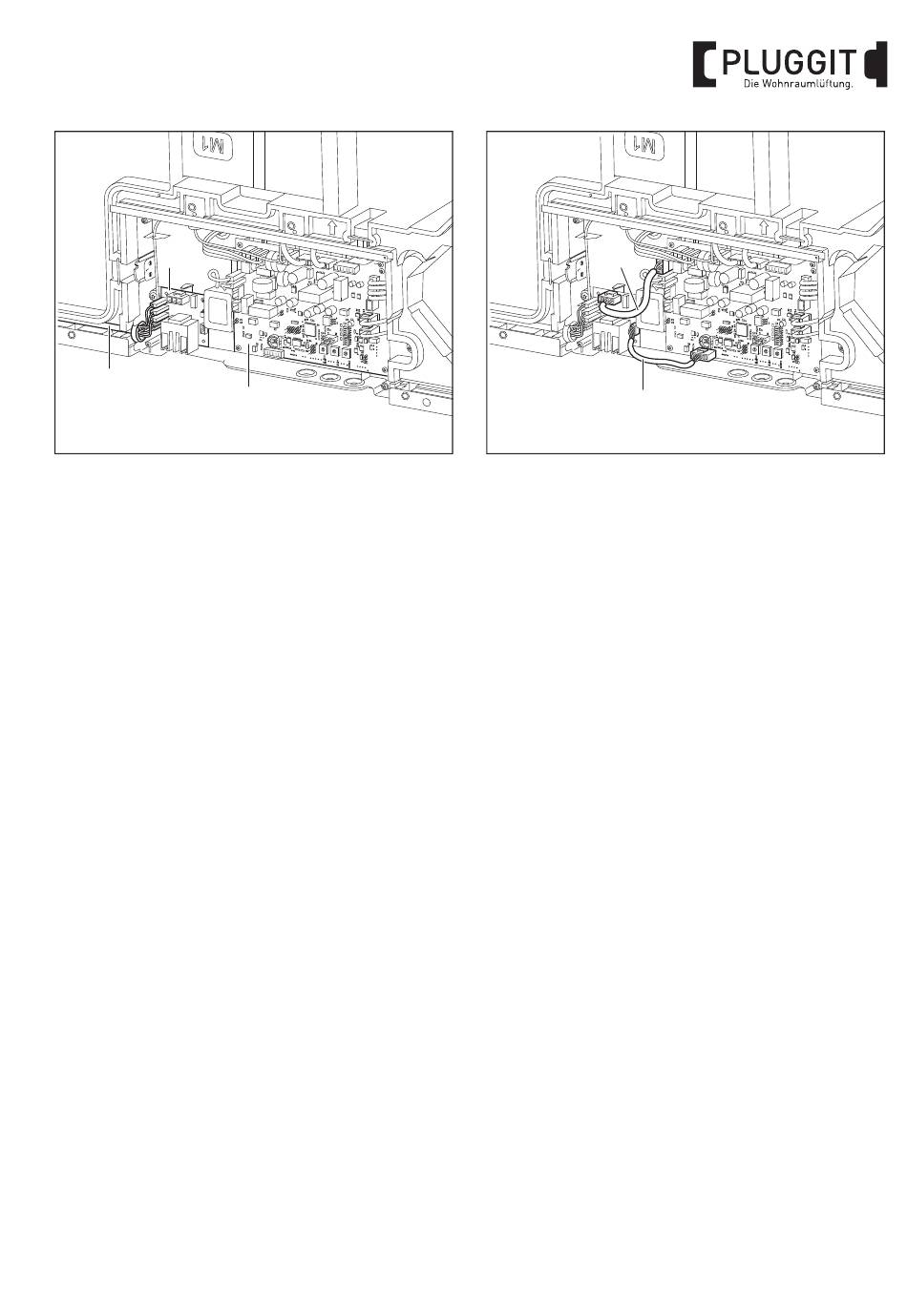

9. Zusatzplatine (11) des Vorheizregisters, wie
dargestellt ausgerichtet, neben der Haupt-
platine (12) installieren.
10. Kabel (13) der Spannungsversorgung des
Vorheizregisters mit der Zusatzplatine (11)
verbinden. Dazu die Beschriftungen auf der
Zusatzplatine (11) beachten:
•
PE = grün-gelb
•
L1 = braun
•
N1 = blau
Die kleineren Kabel für den Temperatur-
fühler sind grau und schwarz und müssen
neben PE, L1 und N1 eingesteckt werden.
BIA Vorheizregister ASPH1.0-HR / ASPV1.0-HR / ASPV2.0-HR / ASPV3.0-HR
12
M+P-26A-2167
14
15
11. Verbindung zwischen Zusatzplatine (11) und
Hauptplatine (12) mit den im Lieferumfang
enthaltenen Kabeln herstellen. Dazu das
Spannungskabel (14) und Steuerkabel (15)
von der Zusatzplatine (11) zur Haupt-
platine (12) führen und einstecken.
12. Für den Zusammenbau die Arbeits-
schritte 1.-5. in umgekehrter Reihenfolge
durchführen.
13. Stromversorgung vom ASPH1.0 (10) wieder
herstellen. Das Vorheizregister (9) ist be-
triebsbereit.
M+P-26A-2168
5
