9
7

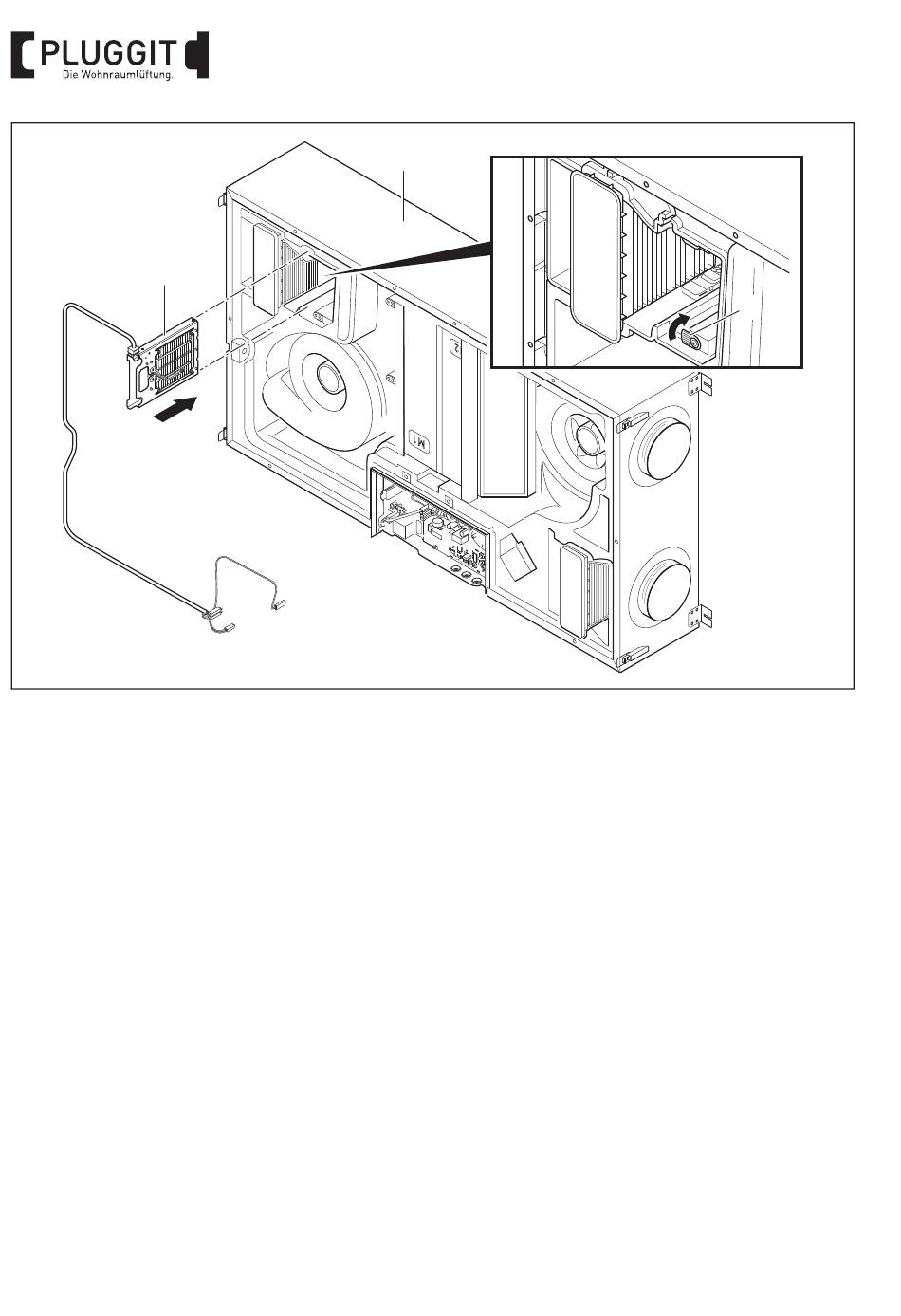

6. Verriegelung (8) öffnen (Pfeil 6).
7. Vorheizregister (9) bis zum Anschlag in das
ASPH1.0 (10) hineinschieben (Pfeil 7) und
mit der Verriegelung (8) sichern.
8. Kabel des Vorheizregisters (9) wie dar-
gestellt in den dafür vorgesehenen Kanal bis
zur Hauptplatine verlegen.
Die im Lieferumfang enthaltene Kabel-
sicherung am Vorheizregister und die
Kabeldurchführungstülle zum Platinen-
gehäuse verwenden.
4
BIA Vorheizregister ASPH1.0-HR / ASPV1.0-HR / ASPV2.0-HR / ASPV3.0-HR
10
8
6
M+P-26A-2166
