9

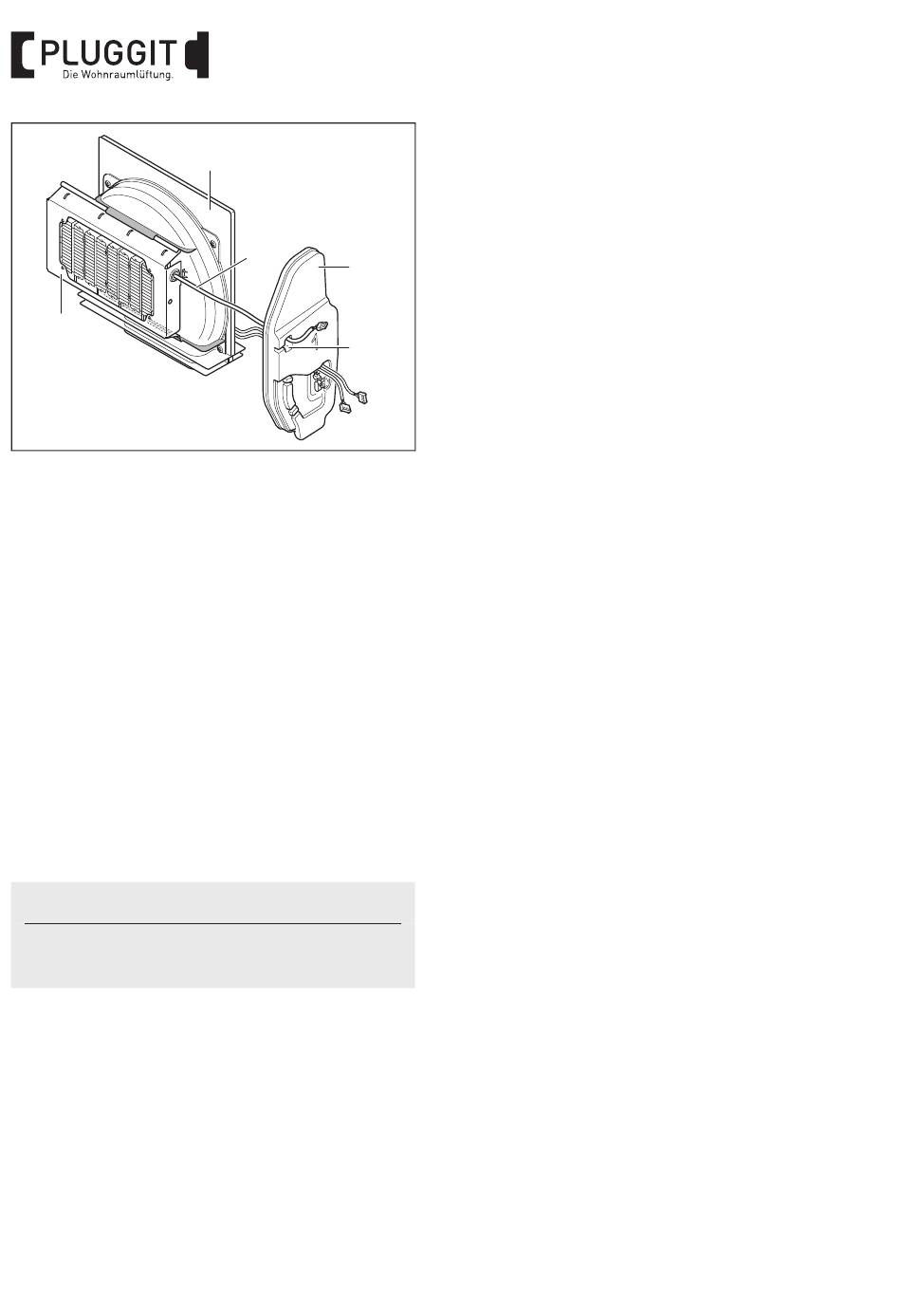

9. Vorheizregister (9), wie dargestellt, mit der
oberen horizontalen Führung einschieben
und zwischen dem vertikalen Anschlag
hineindrücken. Anschließend das
Vorheizregister (9) in die untere horizontale
Führung hineindrücken.
10. Kabel (27) durch die zuvor durchgestoßene
Kabeldurchführung in der Durchführungs-
tülle (28) stecken.
11. Verschlussstopfen (24) wieder in die
Ventilatorabdeckung 1 (25) einsetzen.
12. Zusammenbau Ventilator-Einheit (26) mit
Vorheizregister (9) bis zum Anschlag wieder
in das ASPV (29) hineinschieben.
13. Ventilatorabdeckung 1 (25) wieder in das
ASPV (29) einsetzen.
Hinweis:
Darauf achten, dass die Druckschläuche des
Ventilators nicht geknickt werden.
12
BIA Vorheizregister ASPH1.0-HR / ASPV1.0-HR / ASPV2.0-HR / ASPV3.0-HR
26
27
25
28
M+P-26A-2334
