3.2.2. Vorheizregister ASPV1.0-HR/
ASPV2.0-HR/ASPV3.0-HR installieren
Hinweis:
Alle nachfolgenden Beschreibungen sind
am PluggEasy Wohnraumlüftungsgerät
ASPV der Version A (Auslieferzustand) an
der Anschlussseite 1 dargestellt. Bei der
Installation des Vorheizregisters in das
ASPV auf umgeschalteter Version B erfolgt
der Einbau auf der Anschlussseite 2. Für die
Version B ist zusätzlich auf die korrekte
Ventilator-Anschlussposition, Steuersignal
und Spannungsversorgung M2 zu achten.
20

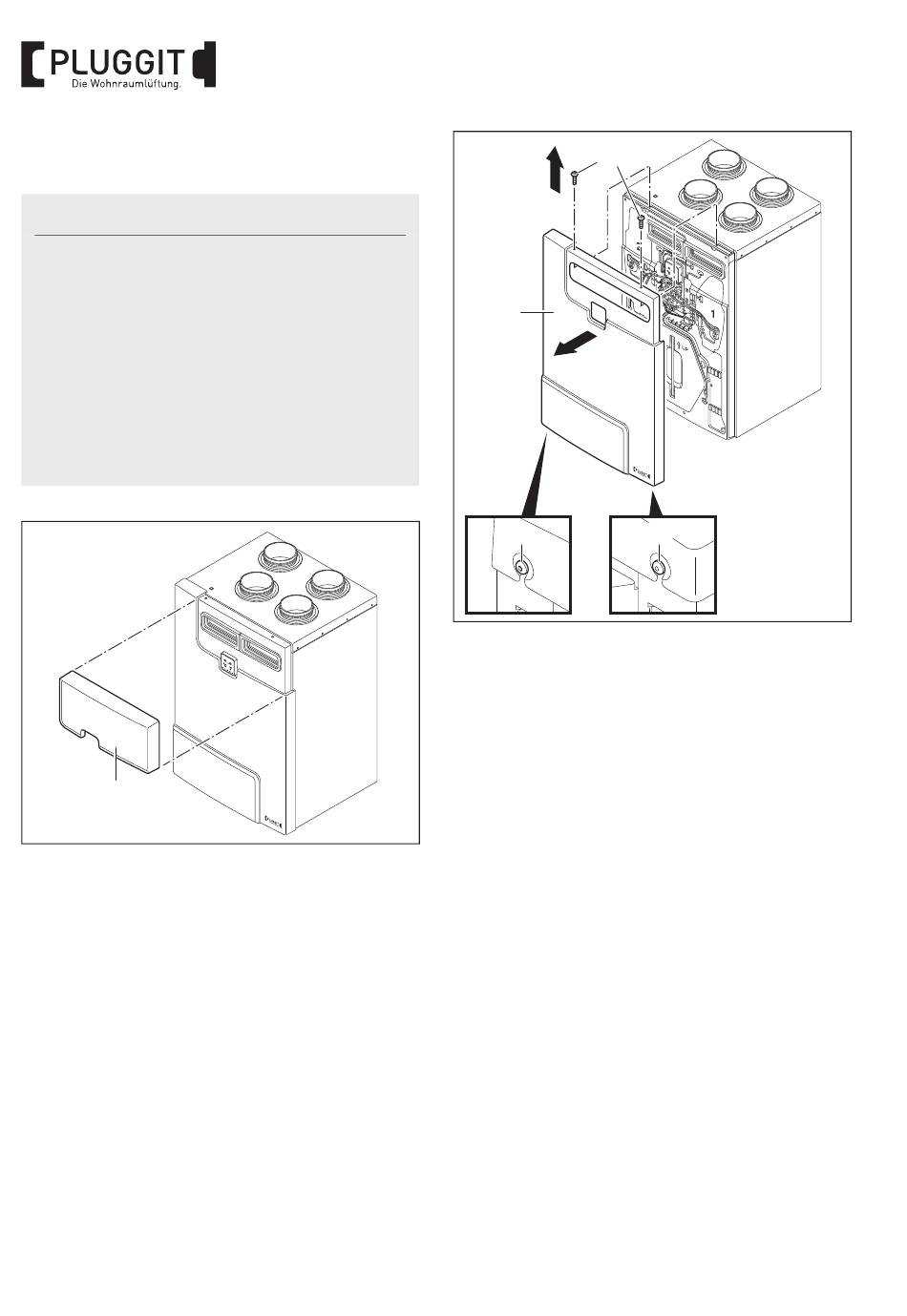

1. Filterabdeckung (20) entfernen.
10
BIA Vorheizregister ASPH1.0-HR / ASPV1.0-HR / ASPV2.0-HR / ASPV3.0-HR
23
22
2. Schrauben Torx 30 (22) unten am Gerät
lösen.
3. Schrauben Torx 30 (21) oben am Gerät
herausschrauben (Pfeil 1).
4. Frontabdeckung (23) entfernen (Pfeil 2).
M+P-26A-2130
21
1
2
22
M+P-26A-2131
