Version A
12
48
Version B
12
49

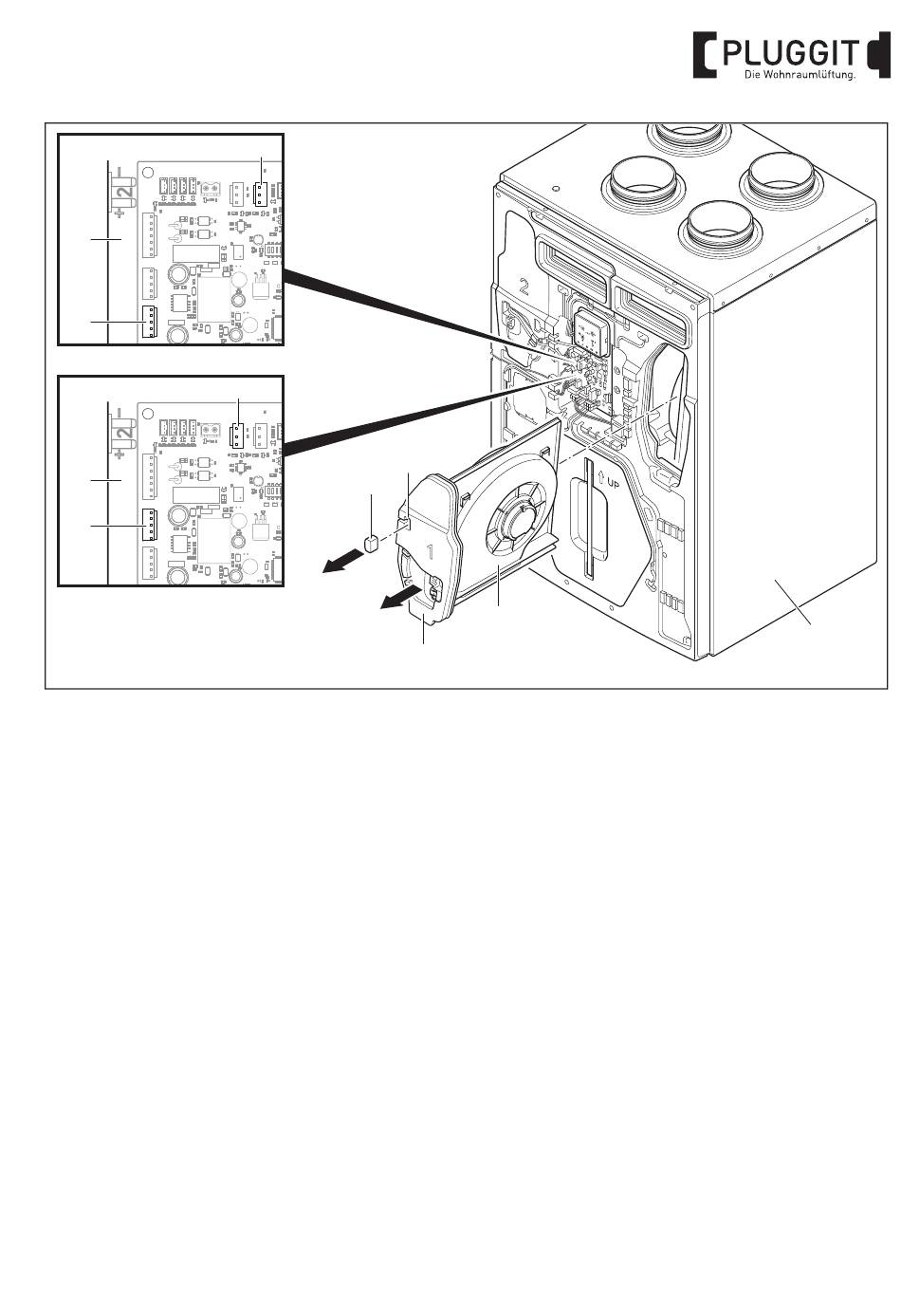

5. Verschlussstopfen (24) entfernen (Pfeil 3).
6. Version A:
Spannungsversorgung M1 (48) und Steuer-
signal M1 (54) von der Hauptplatine (12) ab-
ziehen.
Version B:
Spannungsversorgung M2 (49) und Steuer-
signal M2 (53) von der Hauptplatine (12) ab-
ziehen.
7. Ventilatorabdeckung 1 (25) zusammen mit
der Ventilator-Einheit (26) am Griff an der
unteren Abdeckseite herausziehen (Pfeil 4).
8. In der Ventilatorabdeckung 1 (25) in der
Durchführungstülle (28) die vorgesehene
Kabeldurchführung mit einem geeigneten
Werkzeug, z.B. Schraubendreher, durch-
stoßen.
BIA Vorheizregister ASPH1.0-HR / ASPV1.0-HR / ASPV2.0-HR / ASPV3.0-HR
54
53
28
24
3
4
26
25
29
M+P-26A-2333
11
