Version A
12
48
Version B
12
49

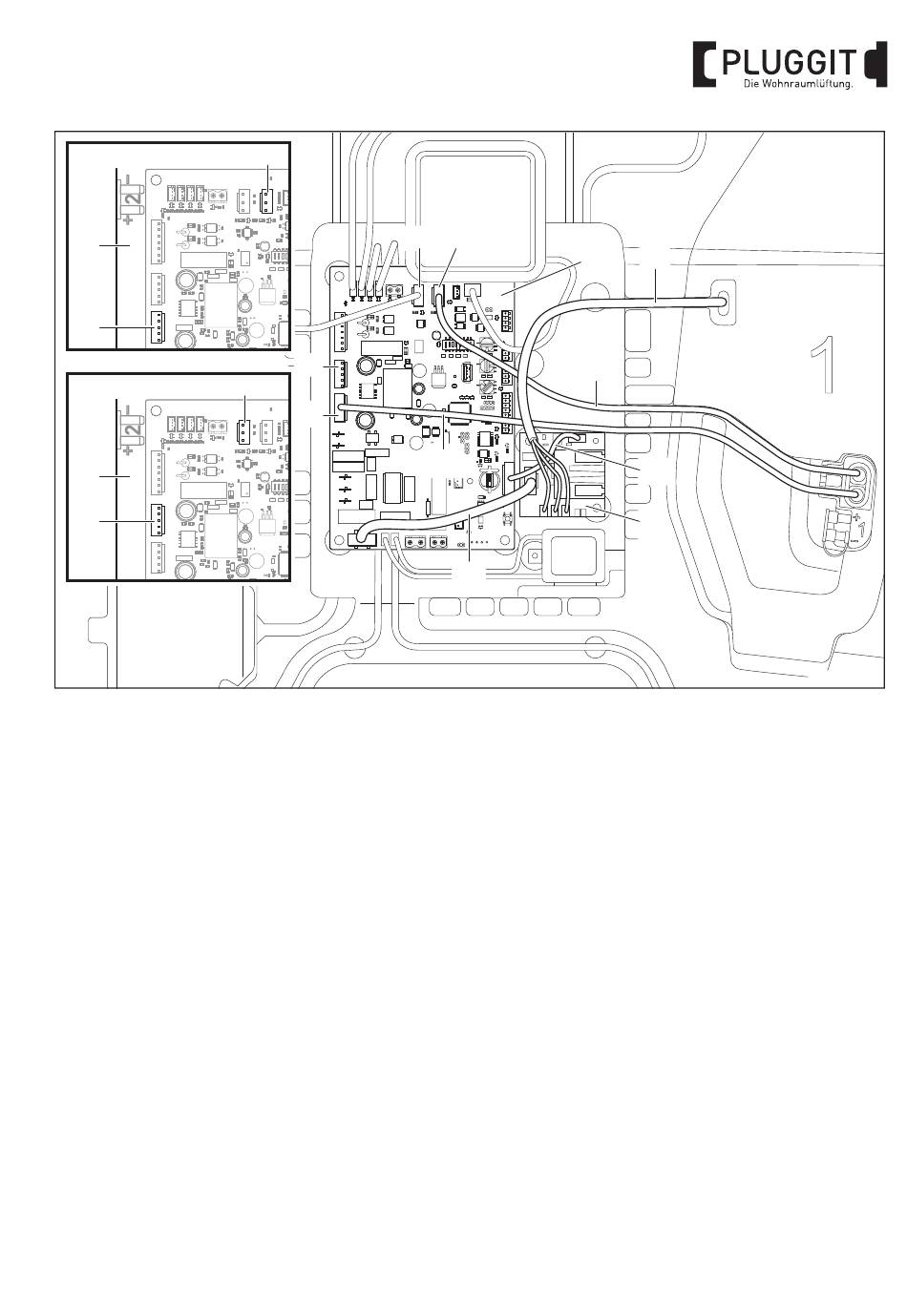

14. Zusatzplatine (11) des Vorheizregisters, wie
dargestellt ausgerichtet, neben der Haupt-
platine (12) installieren.
15. Version A:
Kabel (30) der Spannungsversorgung
M1 (48) und Kabel (31) des Steuersignals
M1 (54) mit der Hauptplatine (12) verbinden.
Version B:
Spannungsversorgung M2 (49) und Steuer-
signal M2 (53) mit der Hauptplatine (12) ver-
binden.
16. Kabel (13) der Spannungsversorgung des
Vorheizregisters mit der Zusatzplatine (11)
verbinden. Dazu die Beschriftungen auf der
Zusatzplatine (11) beachten:
•
PE = grün-gelb
•
L1 = braun
•
N1 = blau
BIA Vorheizregister ASPH1.0-HR / ASPV1.0-HR / ASPV2.0-HR / ASPV3.0-HR
54
49
53
48
53
54
30
14
17. Verbindung zwischen Zusatzplatine (11) und
Hauptplatine (12) mit den im Lieferumfang
enthaltenen Kabeln herstellen. Dazu das
Spannungskabel (14) und Steuerkabel (15)
von der Zusatzplatine (11) zur Haupt-
platine (12) führen und einstecken.
12
13
31
15
11
M+P-26A-2378
13
