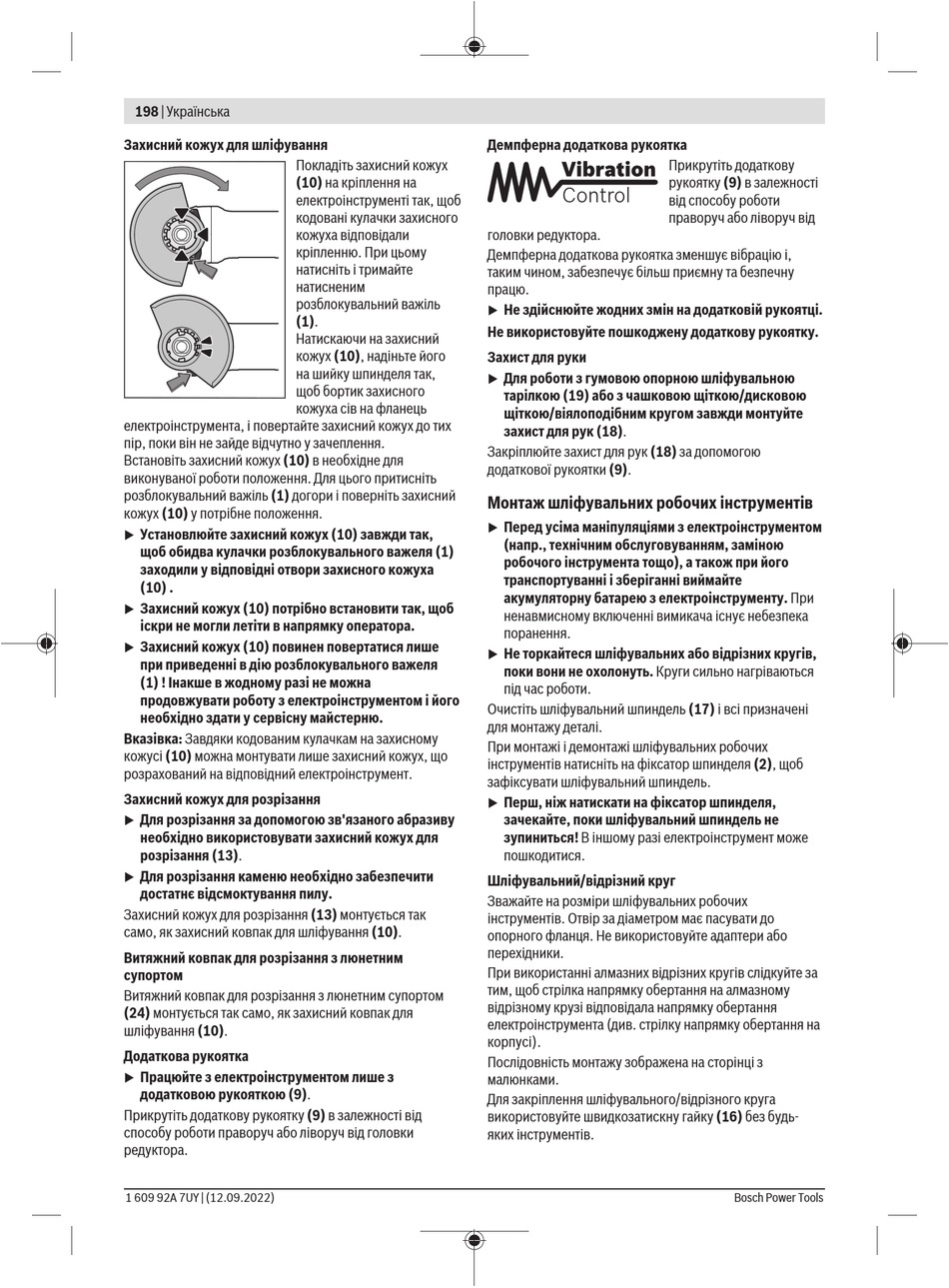

Bosch AdvancedGrind 18 Originalbetriebsanleitung Seite 198

198 | Українська
Захисний кожух для шліфування
Покладіть захисний кожух
(10) на кріплення на
електроінструменті так, щоб
кодовані кулачки захисного
кожуха відповідали
кріпленню. При цьому
натисніть і тримайте
натисненим
розблокувальний важіль
(1).
Натискаючи на захисний
кожух (10), надіньте його
на шийку шпинделя так,
щоб бортик захисного
кожуха сів на фланець
електроінструмента, і повертайте захисний кожух до тих
пір, поки він не зайде відчутно у зачеплення.
Встановіть захисний кожух (10) в необхідне для
виконуваної роботи положення. Для цього притисніть
розблокувальний важіль (1) догори і поверніть захисний
кожух (10) у потрібне положення.
Установлюйте захисний кожух (10) завжди так,
u
щоб обидва кулачки розблокувального важеля (1)
заходили у відповідні отвори захисного кожуха
(10) .
Захисний кожух (10) потрібно встановити так, щоб
u
іскри не могли летіти в напрямку оператора.
Захисний кожух (10) повинен повертатися лише
u
при приведенні в дію розблокувального важеля
(1) ! Інакше в жодному разі не можна
продовжувати роботу з електроінструментом і його
необхідно здати у сервісну майстерню.
Вказівка: Завдяки кодованим кулачкам на захисному
кожусі (10) можна монтувати лише захисний кожух, що
розрахований на відповідний електроінструмент.
Захисний кожух для розрізання
Для розрізання за допомогою зв'язаного абразиву
u
необхідно використовувати захисний кожух для
розрізання (13).
Для розрізання каменю необхідно забезпечити
u
достатнє відсмоктування пилу.
Захисний кожух для розрізання (13) монтується так
само, як захисний ковпак для шліфування (10).
Витяжний ковпак для розрізання з люнетним
супортом
Витяжний ковпак для розрізання з люнетним супортом
(24) монтується так само, як захисний ковпак для
шліфування (10).
Додаткова рукоятка
Працюйте з електроінструментом лише з
u
додатковою рукояткою (9).
Прикрутіть додаткову рукоятку (9) в залежності від
способу роботи праворуч або ліворуч від головки
редуктора.
1 609 92A 7UY | (12.09.2022)
Демпферна додаткова рукоятка
головки редуктора.
Демпферна додаткова рукоятка зменшує вібрацію і,
таким чином, забезпечує більш приємну та безпечну
працю.
Не здійснюйте жодних змін на додатковій рукоятці.
u
Не використовуйте пошкоджену додаткову рукоятку.
Захист для руки
Для роботи з гумовою опорною шліфувальною
u
тарілкою (19) або з чашковою щіткою/дисковою
щіткою/віялоподібним кругом завжди монтуйте
захист для рук (18).
Закріплюйте захист для рук (18) за допомогою
додаткової рукоятки (9).
Монтаж шліфувальних робочих інструментів
Перед усіма маніпуляціями з електроінструментом
u
(напр., технічним обслуговуванням, заміною
робочого інструмента тощо), а також при його
транспортуванні і зберіганні виймайте
акумуляторну батарею з електроінструменту. При
ненавмисному включенні вимикача існує небезпека
поранення.
Не торкайтеся шліфувальних або відрізних кругів,
u
поки вони не охолонуть. Круги сильно нагріваються
під час роботи.
Очистіть шліфувальний шпиндель (17) і всі призначені
для монтажу деталі.
При монтажі і демонтажі шліфувальних робочих
інструментів натисніть на фіксатор шпинделя (2), щоб
зафіксувати шліфувальний шпиндель.
Перш, ніж натискати на фіксатор шпинделя,
u
зачекайте, поки шліфувальний шпиндель не
зупиниться! В іншому разі електроінструмент може
пошкодитися.
Шліфувальний/відрізний круг
Зважайте на розміри шліфувальних робочих
інструментів. Отвір за діаметром має пасувати до
опорного фланця. Не використовуйте адаптери або
перехідники.
При використанні алмазних відрізних кругів слідкуйте за
тим, щоб стрілка напрямку обертання на алмазному
відрізному крузі відповідала напрямку обертання
електроінструмента (див. стрілку напрямку обертання на
корпусі).
Послідовність монтажу зображена на сторінці з
малюнками.
Для закріплення шліфувального/відрізного круга
використовуйте швидкозатискну гайку (16) без будь-
яких інструментів.
Прикрутіть додаткову
рукоятку (9) в залежності
від способу роботи
праворуч або ліворуч від
Bosch Power Tools
