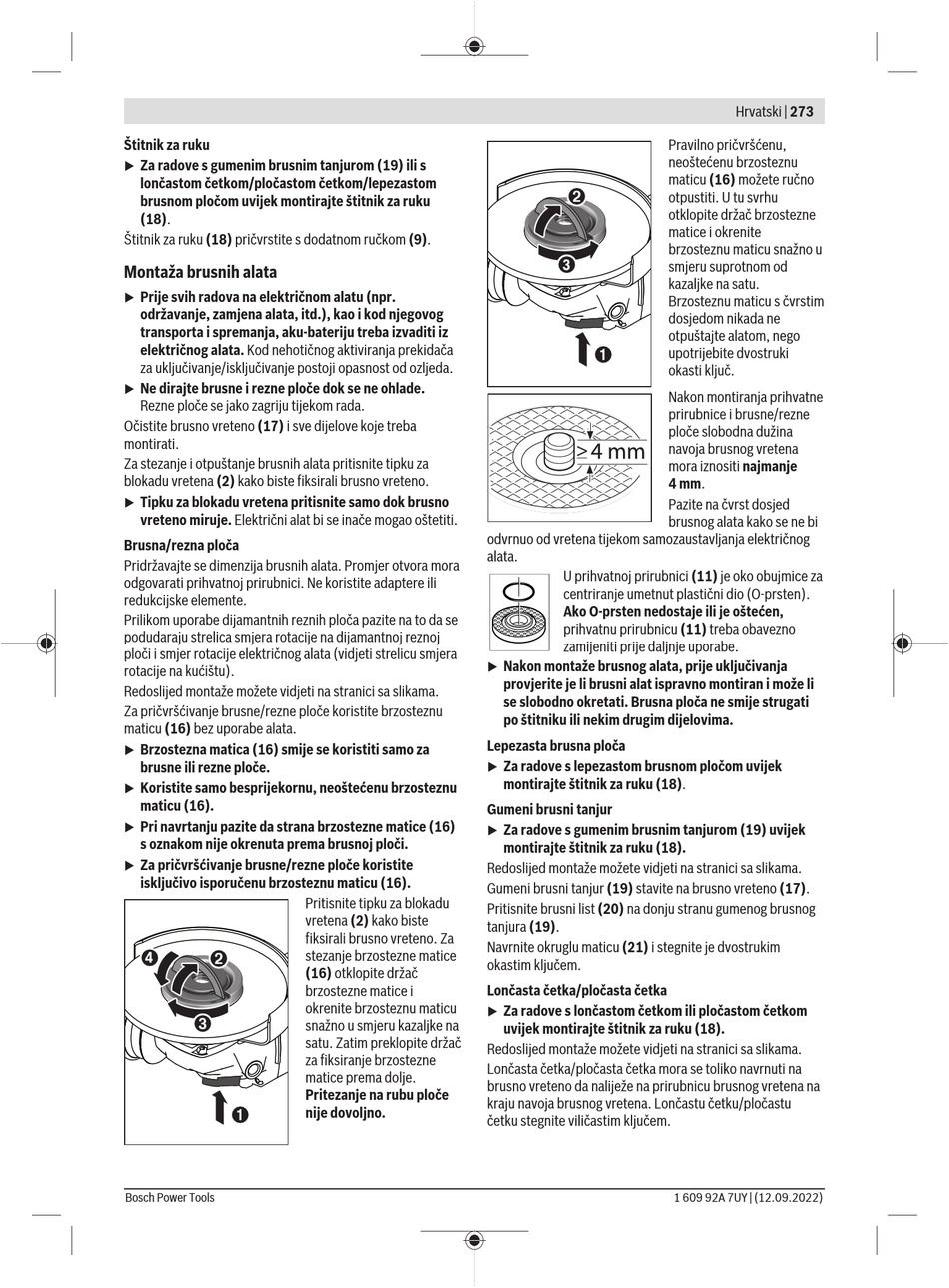

Bosch AdvancedGrind 18 Originalbetriebsanleitung Seite 273

Štitnik za ruku
Za radove s gumenim brusnim tanjurom (19) ili s
u
lončastom četkom/pločastom četkom/lepezastom
brusnom pločom uvijek montirajte štitnik za ruku
(18).
Štitnik za ruku (18) pričvrstite s dodatnom ručkom (9).
Montaža brusnih alata
Prije svih radova na električnom alatu (npr.
u
održavanje, zamjena alata, itd.), kao i kod njegovog
transporta i spremanja, aku-bateriju treba izvaditi iz
električnog alata. Kod nehotičnog aktiviranja prekidača
za uključivanje/isključivanje postoji opasnost od ozljeda.
Ne dirajte brusne i rezne ploče dok se ne ohlade.
u
Rezne ploče se jako zagriju tijekom rada.
Očistite brusno vreteno (17) i sve dijelove koje treba
montirati.
Za stezanje i otpuštanje brusnih alata pritisnite tipku za
blokadu vretena (2) kako biste fiksirali brusno vreteno.
Tipku za blokadu vretena pritisnite samo dok brusno
u
vreteno miruje. Električni alat bi se inače mogao oštetiti.
Brusna/rezna ploča
Pridržavajte se dimenzija brusnih alata. Promjer otvora mora
odgovarati prihvatnoj prirubnici. Ne koristite adaptere ili
redukcijske elemente.
Prilikom uporabe dijamantnih reznih ploča pazite na to da se
podudaraju strelica smjera rotacije na dijamantnoj reznoj
ploči i smjer rotacije električnog alata (vidjeti strelicu smjera
rotacije na kućištu).
Redoslijed montaže možete vidjeti na stranici sa slikama.
Za pričvršćivanje brusne/rezne ploče koristite brzosteznu
maticu (16) bez uporabe alata.
Brzostezna matica (16) smije se koristiti samo za
u
brusne ili rezne ploče.
Koristite samo besprijekornu, neoštećenu brzosteznu
u
maticu (16).
Pri navrtanju pazite da strana brzostezne matice (16)
u
s oznakom nije okrenuta prema brusnoj ploči.
Za pričvršćivanje brusne/rezne ploče koristite
u
isključivo isporučenu brzosteznu maticu (16).
Bosch Power Tools
Pritisnite tipku za blokadu
vretena (2) kako biste
fiksirali brusno vreteno. Za
stezanje brzostezne matice
(16) otklopite držač
brzostezne matice i
okrenite brzosteznu maticu
snažno u smjeru kazaljke na
satu. Zatim preklopite držač
za fiksiranje brzostezne
matice prema dolje.
Pritezanje na rubu ploče
nije dovoljno.
odvrnuo od vretena tijekom samozaustavljanja električnog
alata.
U prihvatnoj prirubnici (11) je oko obujmice za
centriranje umetnut plastični dio (O-prsten).
Ako O-prsten nedostaje ili je oštećen,
prihvatnu prirubnicu (11) treba obavezno
zamijeniti prije daljnje uporabe.
Nakon montaže brusnog alata, prije uključivanja
u
provjerite je li brusni alat ispravno montiran i može li
se slobodno okretati. Brusna ploča ne smije strugati
po štitniku ili nekim drugim dijelovima.
Lepezasta brusna ploča
Za radove s lepezastom brusnom pločom uvijek
u
montirajte štitnik za ruku (18).
Gumeni brusni tanjur
Za radove s gumenim brusnim tanjurom (19) uvijek
u
montirajte štitnik za ruku (18).
Redoslijed montaže možete vidjeti na stranici sa slikama.
Gumeni brusni tanjur (19) stavite na brusno vreteno (17).
Pritisnite brusni list (20) na donju stranu gumenog brusnog
tanjura (19).
Navrnite okruglu maticu (21) i stegnite je dvostrukim
okastim ključem.
Lončasta četka/pločasta četka
Za radove s lončastom četkom ili pločastom četkom
u
uvijek montirajte štitnik za ruku (18).
Redoslijed montaže možete vidjeti na stranici sa slikama.
Lončasta četka/pločasta četka mora se toliko navrnuti na
brusno vreteno da naliježe na prirubnicu brusnog vretena na
kraju navoja brusnog vretena. Lončastu četku/pločastu
četku stegnite viličastim ključem.
Hrvatski | 273
Pravilno pričvršćenu,
neoštećenu brzosteznu
maticu (16) možete ručno
otpustiti. U tu svrhu
otklopite držač brzostezne
matice i okrenite
brzosteznu maticu snažno u
smjeru suprotnom od
kazaljke na satu.
Brzosteznu maticu s čvrstim
dosjedom nikada ne
otpuštajte alatom, nego
upotrijebite dvostruki
okasti ključ.
Nakon montiranja prihvatne
prirubnice i brusne/rezne
ploče slobodna dužina
navoja brusnog vretena
mora iznositi najmanje
4 mm.
Pazite na čvrst dosjed
brusnog alata kako se ne bi
