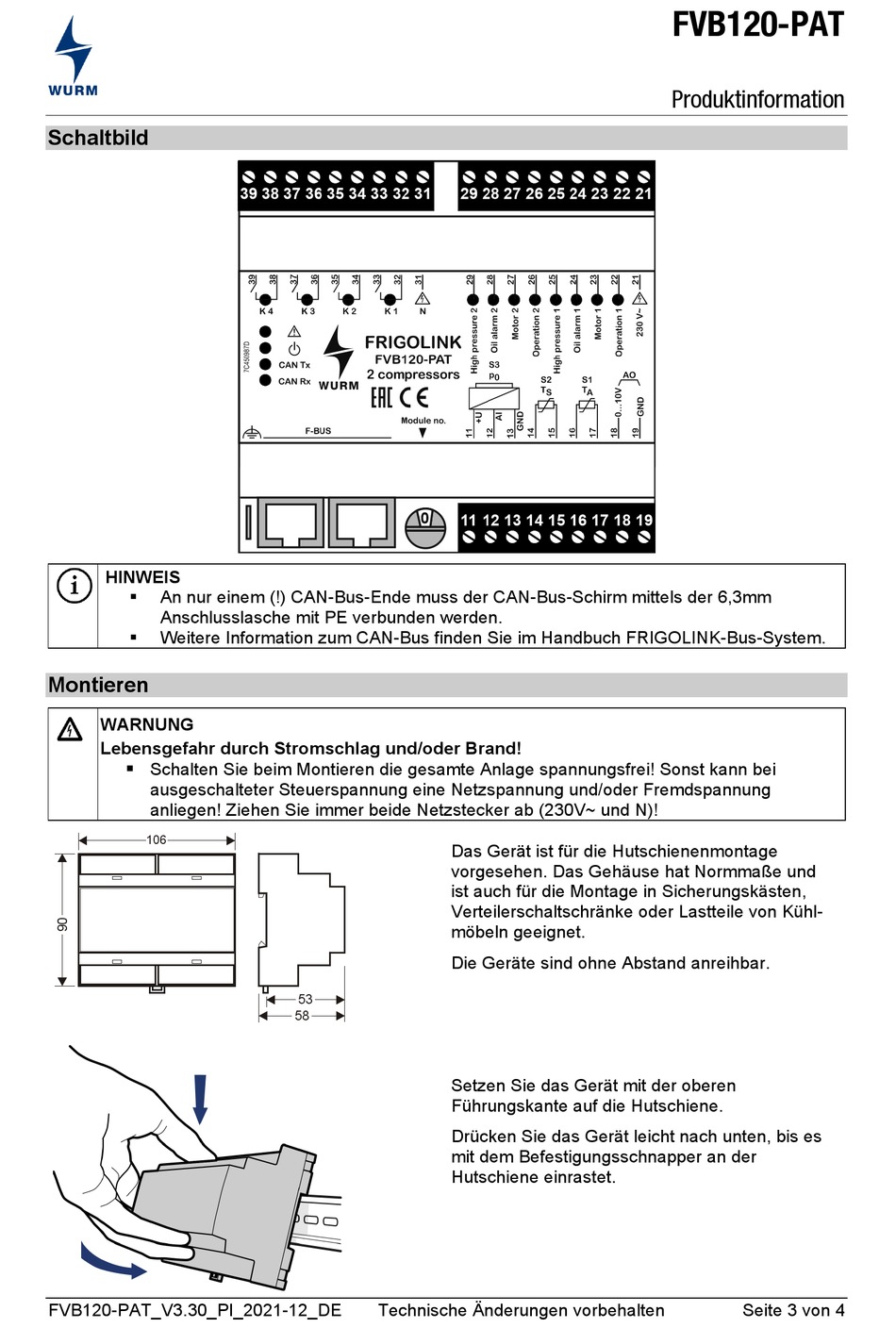

Schaltbild
HINWEIS
An nur einem (!) CAN-Bus-Ende muss der CAN-Bus-Schirm mittels der 6,3mm
Anschlusslasche mit PE verbunden werden.
Weitere Information zum CAN-Bus finden Sie im Handbuch FRIGOLINK-Bus-System.
Montieren
WARNUNG
Lebensgefahr durch Stromschlag und/oder Brand!
Schalten Sie beim Montieren die gesamte Anlage spannungsfrei! Sonst kann bei
ausgeschalteter Steuerspannung eine Netzspannung und/oder Fremdspannung
anliegen! Ziehen Sie immer beide Netzstecker ab (230V~ und N)!
106
FVB120-PAT_V3.30_PI_2021-12_DE
Das Gerät ist für die Hutschienenmontage
vorgesehen. Das Gehäuse hat Normmaße und
ist auch für die Montage in Sicherungskästen,
Verteilerschaltschränke oder Lastteile von Kühl-
möbeln geeignet.
Die Geräte sind ohne Abstand anreihbar.
53
58
Setzen Sie das Gerät mit der oberen
Führungskante auf die Hutschiene.
Drücken Sie das Gerät leicht nach unten, bis es
mit dem Befestigungsschnapper an der
Hutschiene einrastet.
