PROTENT PRO-TENT MODUL 4000 Aufbauanleitung Seite 16

Z U B E H Ö R / O P T I O N A L E S TA N D B E I N E | A C C E S S O I R E S / S E G M E N T E S D E M O N TA N T O P T I O N N N E L S
Optionale Standbeine Pro-Tent MODUL 4000
Montant optionnel Pro-Tent MODUL 4000
An jedem Verbindungs-Knoten lassen sich optionale Standbeine einsetzen. Diese ermöglichen ein beliebiges Unterteilen von Räumen in
den Modulgrößen 1 m bzw. 1,5 m oder auch die Montage von Innenkabinen. Das Anbringen zusätzlicher Querverbinder bzw. Seitenwän-
de erhöht zudem nachhaltig die Stabilität des gesamten Gestells.

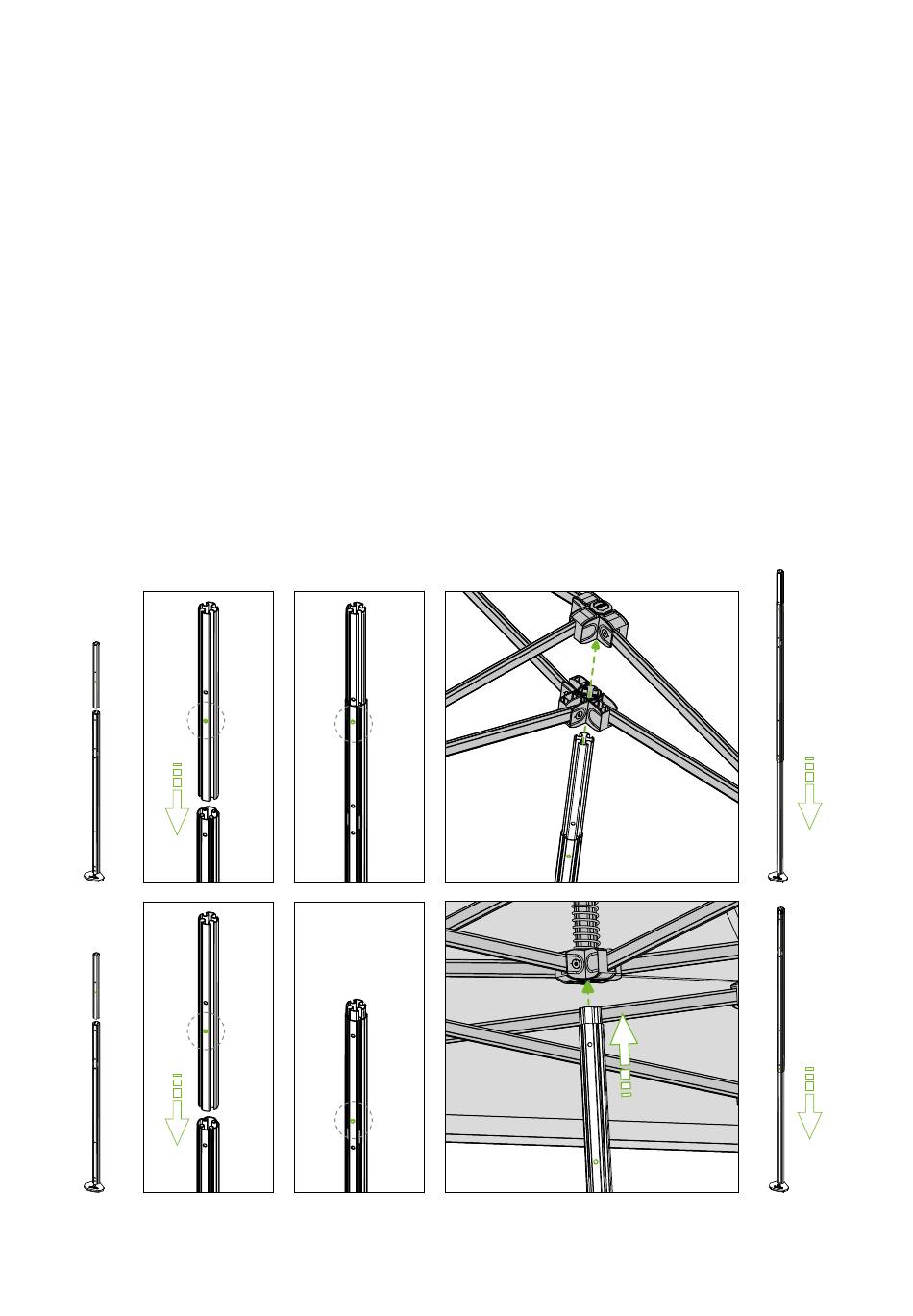

Anbringen des optionalen Standbeins aussen am Gestell (1-4): Adapter mit dem Druckknopf nach unten in das Standbein einschie-
ben (1) und in der obersten Bohrung des Standbeines einrasten lassen (2). Standbein mit dem Adapter durch den unteren in den oberen
3er-Verbinder stecken (3). Danach das untere Standbein bis zur Endstellung herausziehen (4).
Anbringen des optionalen Standbeins unterhalb des Giebels (5-8): Adapter mit dem Druckknopf nach unten in das Standbein
einschieben (5) und in der zweiten Bohrung des Standbeines einrasten lassen (6). Den Profildeckel am 4er-Verbinder entfernen und in
das Ablagefach der Transporttasche legen. Standbein mit dem Adapter in den Giebel stecken (7). Danach das untere Standbein bis zur
Endstellung herausziehen (8).
À chaque raccordement, il est possible d'insérer des segments de montant optionnels. Ceux-ci permettent de créer un nombre quel-
conque de compartiments de compartiments modulaires de 1 m resepectirvement 1,5 m ou également des cabines intérieures. L'ajout
de traverses de connexion ou de parois latérales additionnelles renforce la stabilité de l' e nsemble de la structure.
Montage du montant optionnel à l'extérieur de la structure (1-4): sortir la pointe de rallongement vers le haut, dans le cran le plus
élevé et la pousser à travers les deux triples connecteurs. Ensuite sortir le segment du montant inférieur jusqu'à la position finale.
Montage du montant optionnel en-dessous du pignon (5-8): la pointe de la rallonge se trouve dans le deuxième cran du haut et est
introduite en bas au niveau du pignon. (Enlever d'abord le couvercle du profil et le mettre dans le cache de la housse de transport.). Sortir
ensuite le segment de montant inférieur.
1.
5.
2. 3.
7.
6.
16
4.
8.
