PROTENT PRO-TENT MODUL 4000 Aufbauanleitung Seite 17

Z U B E H Ö R / O P T I O N A L E S TA N D B E I N E | A C C E S S O I R E S / S E G M E N T E S D E M O N TA N T O P T I O N N N E L S
Optionale Standbeine Pro-Tent 5000
Montant optionnel Pro-Tent 5000
An jedem Verbindungs-Knoten lassen sich optionale Standbeine einsetzen. Diese ermöglichen ein beliebiges Unterteilen von Räumen
in der Modulgröße 1,5 m oder auch die Montage von Innenkabinen. Das Anbringen zusätzlicher Querverbinder bzw. Seitenwände erhöht
zudem nachhaltig die Stabilität des gesamten Gestells. Im Gegensatz zum optionalen Standbein Pro-Tent MODUL 4000, welches mit einem
verstellbaren Adapter auskommt, hat das Pro-Tent 5000 zwei separate optionalen Standbeine für den 3er-Verbinder und 4-Verbinder.

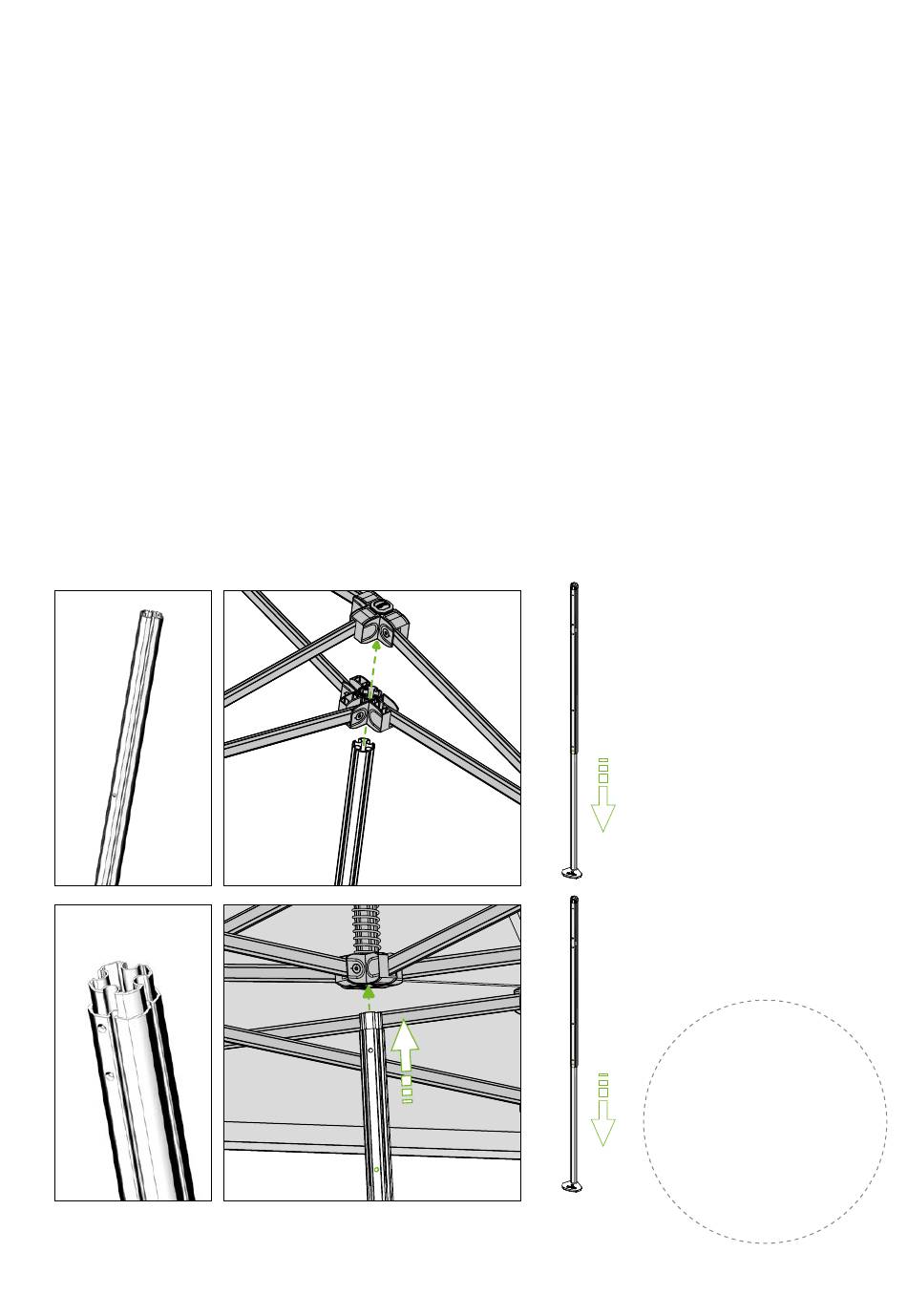

Anbringen des optionalen Standbeins aussen am Gestell (1-3): Standbein (1) durch den unteren in den oberen 3er-Verbinder
stecken (2). Danach das untere Standbein bis zur Endstellung herausziehen (3).
Anbringen des optionalen Standbeins unterhalb des Giebels (4-6): Den Profildeckel am 4er-Verbinder entfernen und in das Ablage-
fach der Transporttasche legen. Standbein (4) mit dem Adapter in den Giebel stecken (5). Danach das untere Standbein bis zur Endstellung
herausziehen (6).
À chaque raccordement, il est possible d'insérer des segments de montant optionnels. Ceux-ci permettent de créer un nombre quel-
conque de compartiments modulaires de 1,5 m ou également des cabines intérieures. L'ajout de traverses de connexion ou de parois
latérales additionnelles renforce la stabilité de l' e nsemble de la structure. Contrairement au montant optionel du Pro-Tent MODUL 4000,
qui se gère avec un adapteur, le Pro-Tent 5000 dispose de deux montants optionels séparés pour les triple connecteurs et le quadruples
connecteurs.
Montage du montant optionnel à l'extérieur de la structure (1-3): sortir vers le haut la pointe de rallongement dans le cran le plus
élevé et la pousser à travers les deux triples connecteurs. Sortir ensuite le segment de montant inférieur jusqu'à la position finale.
Montage du montant optionnel en-dessous du pignon (4-6): la pointe de la rallonge se trouve dans le deuxième cran du haut et est
introduite en bas au niveau du pignon. (Enlever d'abord le couvercle du profil et le mettre dans la pochette de la housse de transport.).
Sortir ensuite le segment de montant inférieur.
1.
4.
2.
5.
3.
6.
17
TIPP
CONSEIL
Für das Einschieben der
optionalen Standbeine Gestell
immer hochfahren (Endstellung).
Toujours amener la structure en
position supérieure (position
finale) pour insérer les
montants optionnels.
