Die Struktur besteht aus einem Stahlblechkörper mit
verstellbaren Füßen (max. 10 cm).
Die Innenverkleidung des Feuerraums besteht aus feu-
erfestem Material. Der Boden des Feuerraums hat eine
Vertiefung für die korrekte Aufbewahrung der Glut,
die dann gesammelt werden muss.
Die Struktur wird durch einen Mantel vervollständigt,
der einen Zwischenraum für die Heizluftzirkulation
lässt.
Die Heizluft kann mit natürlicher Konvektion (Ausfüh-
rung N) oder durch Zwangszirkulation (Ausführung V;
vom Gebläse angesaugte Luft) zirkulieren.
Die Zufuhr der Verbrennungsluft in den Feuerraum
wurde besonders durchdacht konzipiert, um eine op-
timale Verbrennung, eine ruhige Flamme und saubere
Scheiben zu gewährleisten.

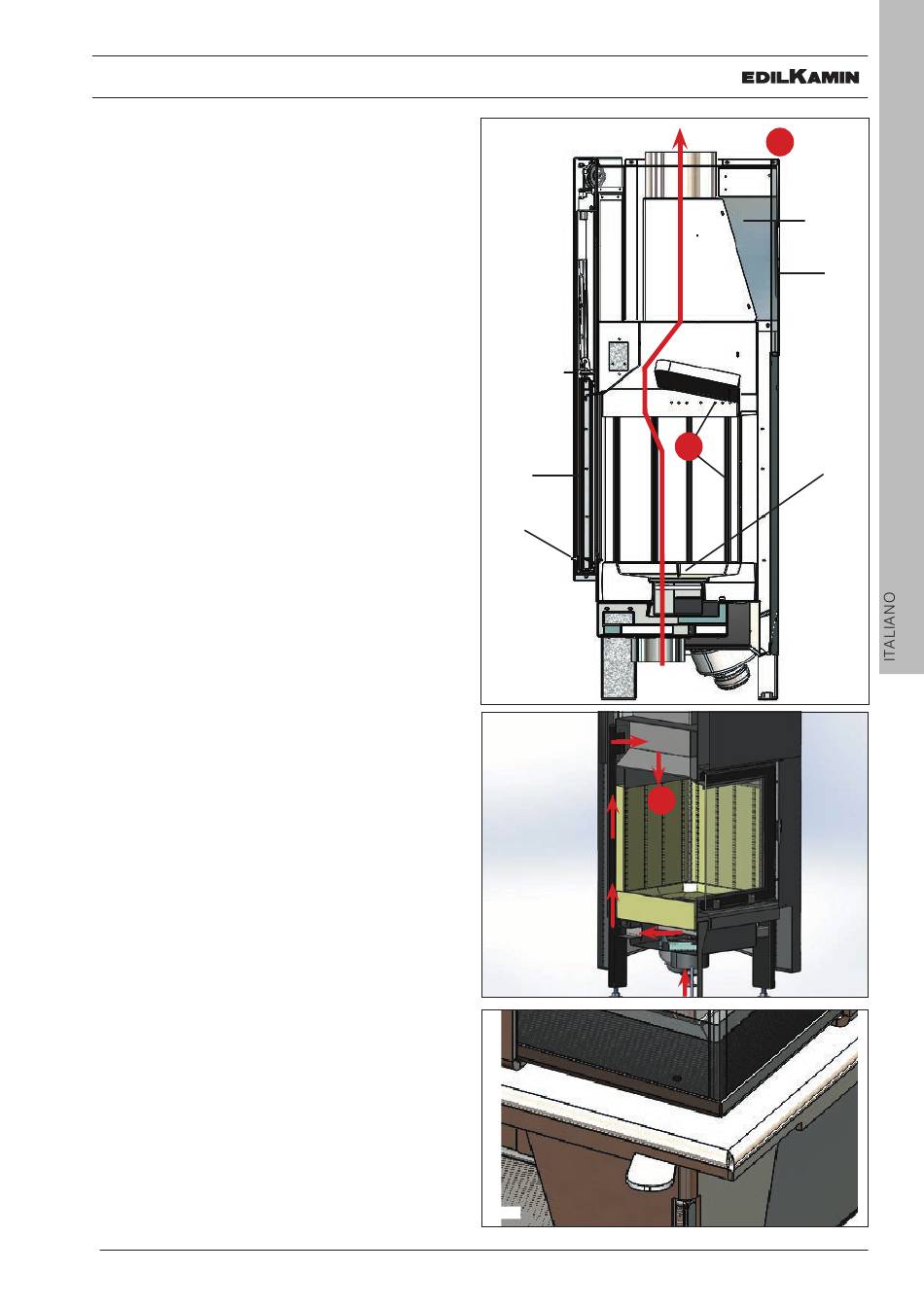

Die Primärbrenn- (A - Abb. 2) und Glasrei-nigungsluft
tritt über eine Leitung (7 - Abb. 1) aus dem unteren
Teil des Kamins ein. Während ihres Durchzugs er-
wärmt sie sich an den Seiten des Feuer-raums und tritt
aus der Leitung am oberen Teil des Feuerraums aus.
Die Menge der Primärluft kann über einen kleinen
He-bel (L - Abb. 3) reguliert werden, der unter der Tür
an-gebracht wird.
Die Nachverbrennungsluft (C) tritt durch die Löcher
am Boden des Feuerraums ein.
Die Luft wird über eine Leitung (7 - Abb. 1) vom un-
teren Teil des Kamins abgeführt. Sie erhitzt sich wäh-
rend ihres Verlaufs auf der Rückseite des Feuerraums
aufgrund der starken Strahlung, der sie ausgesetzt ist,
und tritt aus einigen Löchern aus.
Die Luft, die durch die Löcher austritt, trifft auf den
Rauchfl uss und setzt einen zweiten Verbrennungspro-
zess in Gang, bei dem die bisher unverbrannten Teile
und das Kohlenstoffmonoxid verbrennen: dieser Pro-
zess wird Nachverbren
1)
Rauchabzugsstutzen für die Anbindung an den
Rauchabzug
2)
Stahlstruktur
3)
Feuerraum innen aus feuerfestem Mate-rial
mit großer Dicke zur Erhöhung der Verbrennungs-
temperatur
4)
Glaskeramikscheibe, widerstandsfähig ge-gen
Wärmeschock von 800° C
5)
Griff
6)
Feuerablage mit Vertiefung zum Ansam-meln
der Glut und für eine optimale Verbrennung
7)
Verbindungsstück Außenlufteintritt (un-ten
oder hinten)
8)
Mantel für die Zirkulation der Heizluft
9)
Ausgang Warmluft in die Umgebung (D)
INFORMAZIONI GENERALI
4
5
Fig. 1
Fig. 2
Fig. 3
1
9
D
8
C
3
7
A
7
L
2
6
5
