Betriebsanleitung
AQa.Line Abwasserflachtank

3.2 Einbauanweisungen

3.2.1 Baugrube

Die Abmaße der Baugrube ergeben sich aus der Grundfläche des Tanks und einem umlaufenden
seitlichen Arbeitsraum von 500 mm. Die Böschung ist nach DIN 4124 anzulegen. Der Baugrund
muss waagerecht und eben sein und eine ausreichende Tragfähigkeit gewährleisten.
Für das sichere Arbeiten ist seitlich ein ausreichender Arbeitsraum
vorzusehen. Um einen Abbruch der Grubenkante und daraus resultierende
!
Gefährdungen auszuschließen, sind die Seitenwände der Grube mit einem
ausreichenden Böschungswinkel anzulegen (abhängig von der Bodenart,
Gefahr
siehe DIN 4124)!
Die Tiefe der Grube muss so bemessen sein, dass die max. Erdüberdeckung von 800 mm über
dem Behälter nicht überschritten wird.
Für die ganzjährige Nutzung der Anlage ist eine Installation des Behälters und der
wasserführenden Anlagenteile im frostfreien Bereich notwendig. In der Regel liegt die frostfreie
Tiefe bei ca. 600 – 800 mm, genaue Angaben hierzu erhalten Sie bei der zuständigen Behörde.
Als Unterbau wird eine Schicht verdichteter Rundkornkies (Körnung 8/16 nach DIN 4226 – 1,
Dicke ca. 150 mm) aufgetragen.
Die Erdüberdeckung über Tankkörper beträgt min. 400 mm und max. 800 mm.

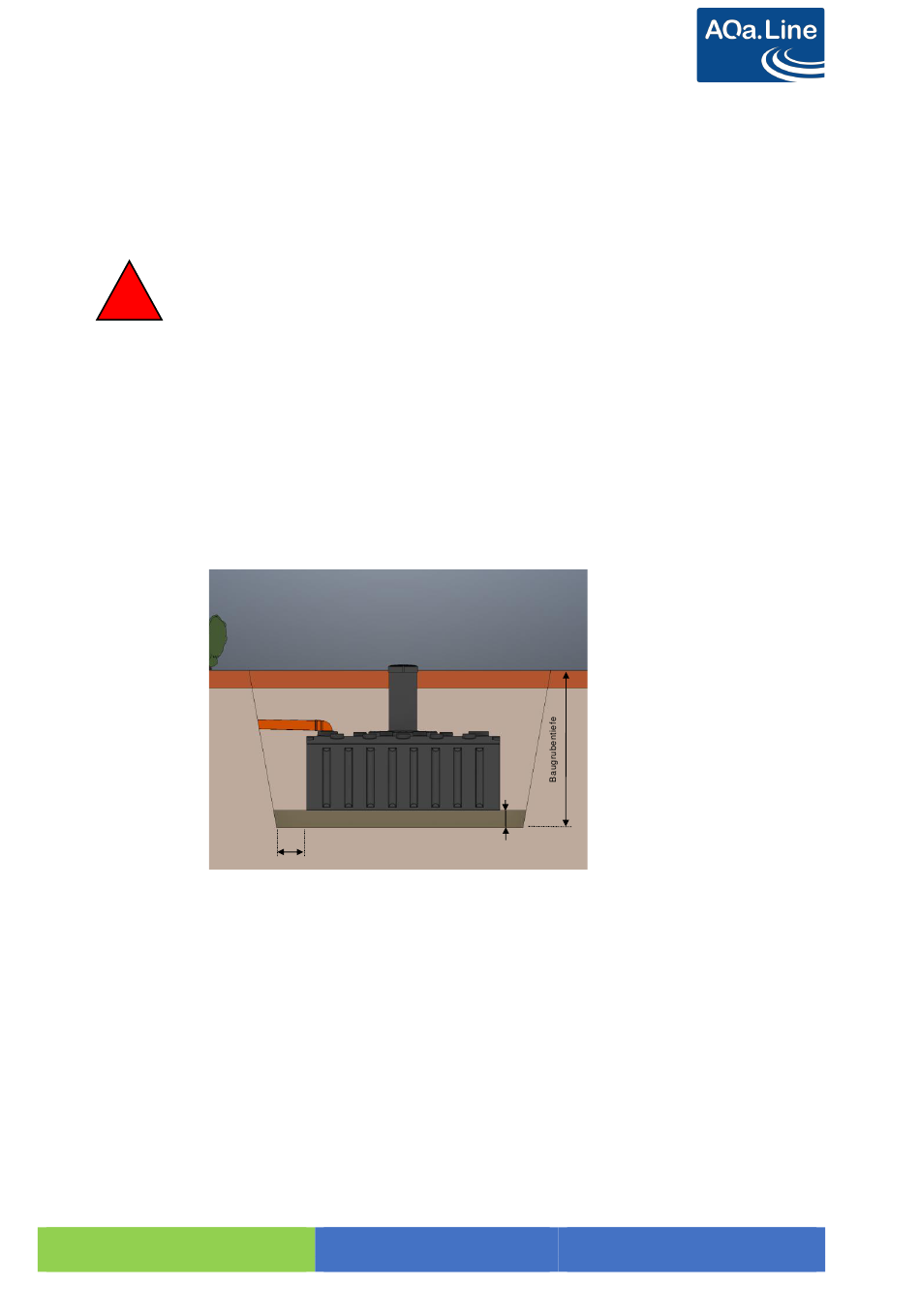

Abbildung 5: Baugrubengestaltung
BA_AFT_PUUT_06.22
Seitliche
Einbettung
> 300 mm
Seite 9 von 18
Bettungsschicht
> 150 mm
