Betriebsanleitung
AQa.Line Abwasserflachtank
3.2.10 Domverlängerung
Die Verlängerung der Absaug- und Kontrollschächte bis zur maximal zulässigen Erdüberdeckung
erfolgt mit handelsüblichem KG Rohr DN250 bzw. DN300 ( Abbildung 13 und Abbildung 14).

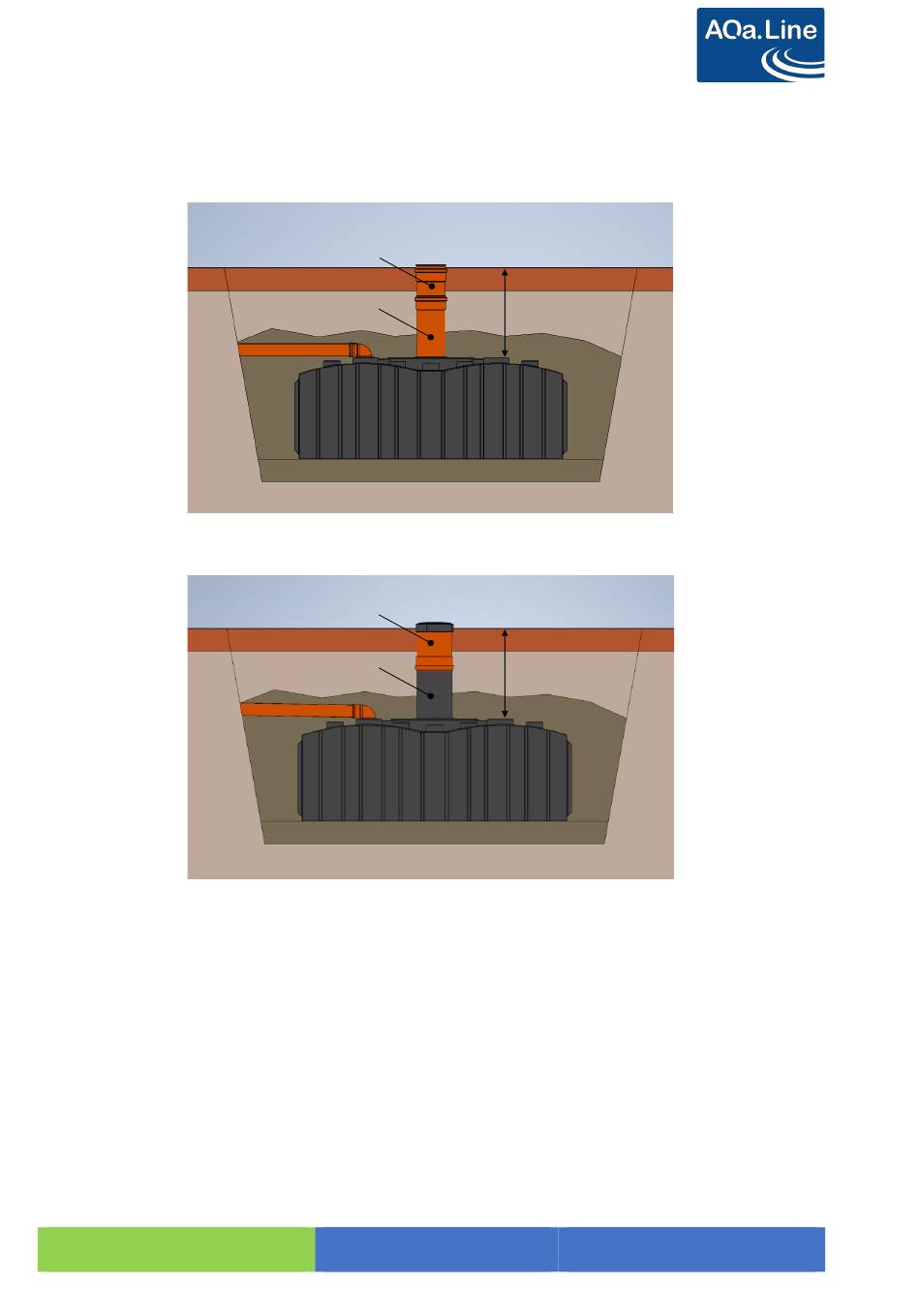

Abbildung 13: Verlängerung Absaug- und Kontrollschacht DN250
Abbildung 14: Verlängerung Absaug- und Kontrollschacht DN300
BA_AFT_PUUT_06.22
bauseits zu stellende Verlängerung
(KG Rohr DN250)
werkseitig montierter
Absaug- und Kontrollschacht
DN250
bauseits zu stellende Verlängerung
(KG Rohr DN300)
werkseitig montierter
Absaug- und Kontrollschacht
DN300
Seite 17 von 18
Maximale
Erdüberdeckung
Maximale
Erdüberdeckung
Technische Änderungen vorbehalten
Für Druckfehler wird keine Haftung übernommen
Stand: 2022.06.14
