3.2 Einbauanweisungen

3.2.1 Baugrube

Die Abmaße der Baugrube ergeben sich aus der Grundfläche des Tanks und einem umlaufenden
seitlichen Arbeitsraum von 500 mm. Die Böschung ist nach DIN 4124 anzulegen. Der Baugrund
muss waagerecht und eben sein und eine ausreichende Tragfähigkeit gewährleisten.
Für das sichere Arbeiten ist seitlich ein ausreichender Arbeitsraum
vorzusehen. Um einen Abbruch der Grubenkante und daraus resultierende
!
Gefährdungen auszuschließen, sind die Seitenwände der Grube mit einem
ausreichenden Böschungswinkel anzulegen (abhängig von der Bodenart,
Gefahr
siehe DIN 4124)!
Die Tiefe der Grube muss so bemessen sein, dass die max. Erdüberdeckung von 800 mm über
dem Behälter nicht überschritten wird.
Für die ganzjährige Nutzung der Anlage ist eine Installation des Behälters und der
wasserführenden Anlagenteile im frostfreien Bereich notwendig. In der Regel liegt die frostfreie
Tiefe bei ca. 600 – 800 mm, genaue Angaben hierzu erhalten Sie bei der zuständigen Behörde.
Als Unterbau wird eine Schicht verdichteter Rundkornkies (Körnung 16/32 nach DIN 4226 – 1,
Dicke ca. 150 mm) aufgetragen.
Die Erdüberdeckung über Tankkörper beträgt min. 400 mm und max. 800 mm.

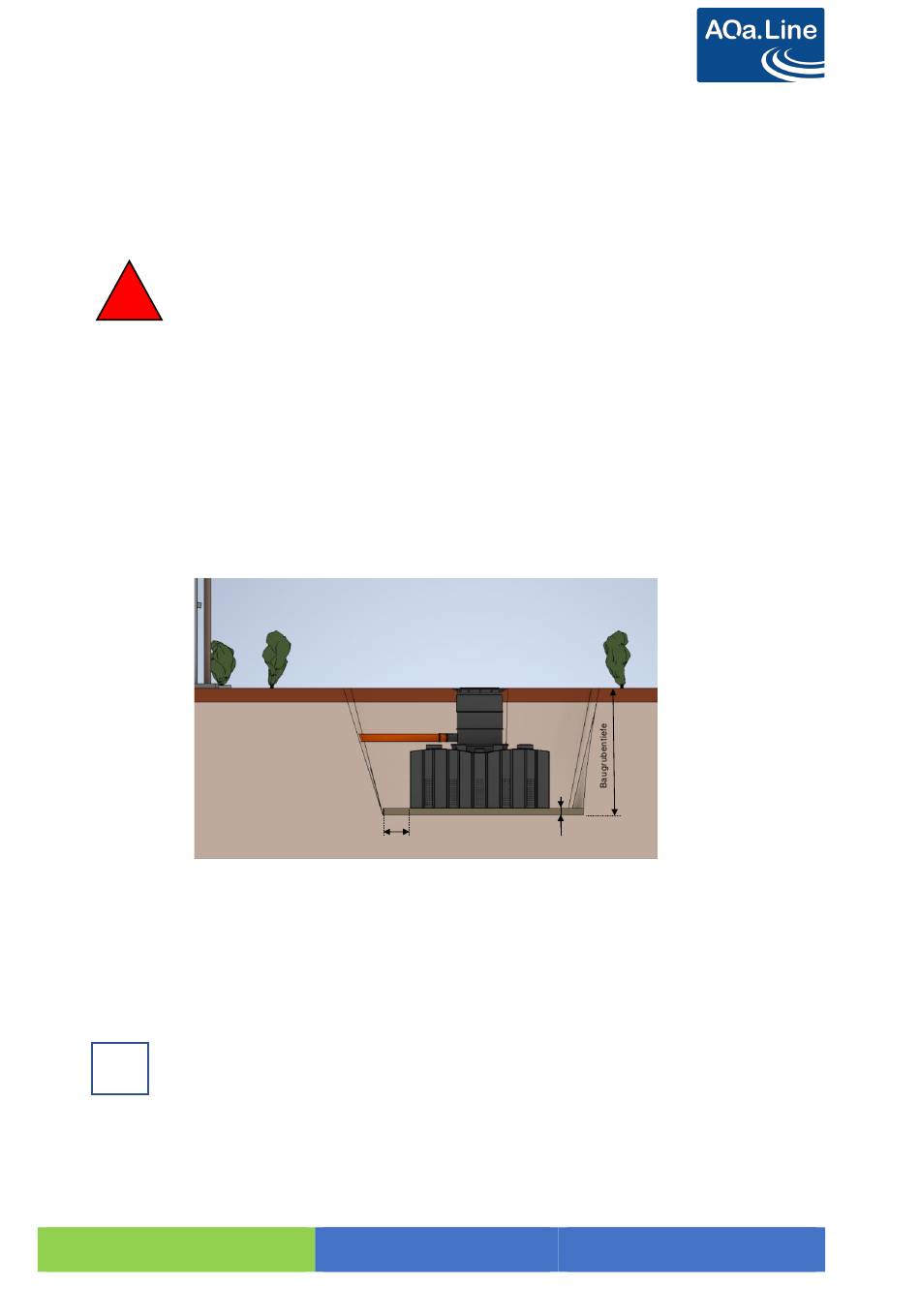

Abbildung 4: Baugrubengestaltung
3.2.2 Verfüllmaterial
Als Verfüllmaterial wird Kies 16/32 (Korngröße 16 bis 32 mm) oder
vergleichbar verwendet!
Mit diesem Verfüllmaterial wird:
i
Hinweis
BA_SFT_PUUT_06.22
•
vor dem Einsetzen des Tanks eine Sauberkeitsschicht unterhalb des
Tanks von ca. 150 mm Stärke vorbereitet
•
die seitliche Einbettung des Tanks hergestellt
(Breite der Einbettung mindestens 300 mm)
•
die Tankoberseite bedeckt
(Höhe der Deckschicht mindestens 200 mm)
Seitliche
Bettungsschicht
Einbettung
> 150 mm
> 300 mm
