AQa.Line 2000 L Betriebsanleitung
Flachtank
Vorschau ausblenden
Andere Handbücher für 2000 L:
- Betriebsanleitung (18 Seiten) ,
- Betriebsanleitung (16 Seiten) ,
- Betriebsanleitung (14 Seiten)
Verwandte Anleitungen für AQa.Line 2000 L
Inhaltszusammenfassung für AQa.Line 2000 L

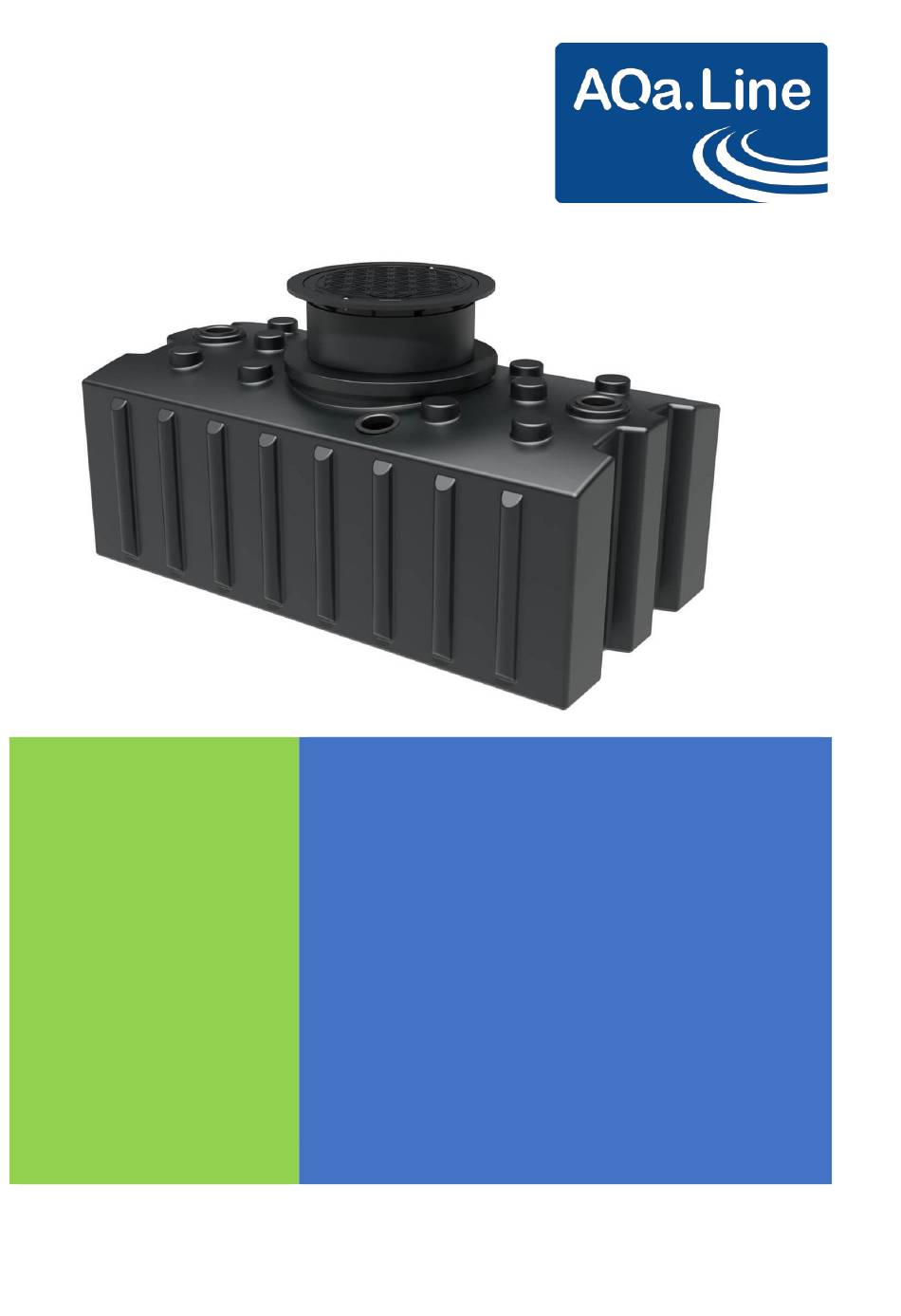

- Seite 1 Betriebsanleitung AQa.Line Flachtank Flachtank AQa.Line 2000 L Flachtank AQa.Line 3000 L Flachtank AQa.Line 4000 L Flachtank AQa.Line 5000 L Flachtank AQa.Line 8000 L Flachtank AQa.Line 10000 L Nena GmbH D-19057 Schwerin...
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung AQa.Line Flachtank Inhalt Allgemeine Hinweise ......................3 1.1 Zu dieser Anleitung ...................... 3 1.2 Sicherheitshinweise ..................... 3 1.3 Gewährleistung ......................4 1.4 Kennzeichnungspflicht ....................4 Produktbeschreibung ....................... 5 2.1 Funktionsweise ......................5 2.2 Bemessung ........................5 2.3 Bestimmungsgemäße Verwendung ................5 Installation ......................... -
Seite 3: Allgemeine Hinweise
1 Allgemeine Hinweise 1.1 Zu dieser Anleitung Sehr geehrte Kundin, sehr geehrter Kunde, wir beglückwünschen Sie zum Kauf dieses AQa.Line Produktes und bedanken uns für das entgegengebrachte Vertrauen. Bitte überprüfen Sie die Ware bei Warenannahme auf eventuelle Transportschäden. Für Transportschäden haftet nicht der Hersteller oder der Lieferant, sondern der Frachtführer. Nach Warenannahme angezeigte Transportschäden können nicht mehr geltend gemacht werden. -
Seite 4: Gewährleistung
Betriebsanleitung AQa.Line Flachtank Bei sämtlichen Arbeiten sind die einschlägigen Unfallverhütungsvorschriften zu beachten (BGV C22). Bei Begehung der Behälter ist zur Sicherheit eine zweite Person unbedingt Gefahr erforderlich! Bei sämtlichen Arbeiten an der Anlage bzw. Anlagenteilen ist immer die Gesamtanlage außer... -
Seite 5: Produktbeschreibung
Rahmen der Gartenbewässerung oder als Brauchwasser im Gebäude (Toilettenspülung, Waschmaschine). Für die Nutzung als Bewässerungs- oder Brauchwasser wird bevorzugt das von Dachflächen abfließende Wasser in den AQa.Line Flachtank geleitet. Je nach Anwendungsfall sind unterschiedliche Filtersysteme und Pumpentechniken verfügbar. Die Tanks sind mit einem Ablauf ausgestattet, um bei Erreichen des Maximalwasserspiegels den Überlauf... -
Seite 6: Installation
Zur Bestimmung der bodenphysikalischen Gegebenheiten sollte ein Bodengutachten veranlasst werden. Die Grube für den Flachtank sollte nicht in einer Geländemulde angelegt werden. 3.1.2 Bodenverhältnisse Der Boden am Standort muss sickerfähig sein. Beim Einbau der AQa.Line Flachtanks in Bereichen mit: ▪ zeitweilig oder dauerhaft anstehendem Grund- oder Schichtenwasser ▪... -
Seite 7: Lage Zu Gebäuden
Betriebsanleitung AQa.Line Flachtank 3.1.3 Lage zu Gebäuden Flachtanks der Serie AQa.Line können keine Fundamentlasten aufnehmen und dürfen nicht überbaut werden! Zu bestehenden oder geplanten Fundamenten ist ein ausreichender Abstand einzuhalten! Um eine Beeinflussung des Lastabtrags des Fundaments auszuschließen, ist Achtung ein Abstand von der Gebäudewand einzuhalten, der mindestens der... -
Seite 8: Verkehrsbereiche
Betriebsanleitung AQa.Line Flachtank 3.1.4 Verkehrsbereiche Flachtanks der Serie AQa.Line sind mit unterschiedlich belastbaren Abdeckungen lieferbar: ▪ begehbar bis 200 kg für Verkehrsflächen der Klasse A (Fußgänger, Radfahrer) ▪ PKW-befahrbar mit 600 kg Radlast für befahrbare Bereiche Achtung Die Installation in Bereichen mit höheren Verkehrslasten ist nicht zulässig! Die angegebene Verkehrslast gilt für die Abdeckung und die Einbaustelle... -
Seite 9: Einbauanweisungen
Betriebsanleitung AQa.Line Flachtank 3.2 Einbauanweisungen 3.2.1 Baugrube Die Abmaße der Baugrube ergeben sich aus der Grundfläche des Tanks und einem umlaufenden seitlichen Arbeitsraum von 500 mm. Die Böschung ist nach DIN 4124 anzulegen. Der Baugrund muss waagerecht und eben sein und eine ausreichende Tragfähigkeit gewährleisten. -
Seite 10: Verbindung Mehrerer Behälter Mit Unterschiedlichen Wasserständen
Betriebsanleitung AQa.Line Flachtank 3.2.2 Verbindung mehrerer Behälter mit unterschiedlichen Wasserständen Bei der Zusammenschaltung von mehreren Behältern auf Höhe des jeweiligen Maximalwasserspiegels können durch unterschiedliche Wasserstände Behältern unterschiedliche Wandbelastungen resultieren. Bei Mehrbehälteranlagen mit unterschiedlichen Wasserständen ist zur Achtung Kompensation der resultierenden unterschiedlichen Wandbelastungen stets ein Mindestabstand von 1000 mm vorzusehen! Die Verbindung erfolgt in der Regel über Lippendichtungen (siehe Zubehörsortiment) für... -
Seite 11: Verbindung Mehrerer Behälter Mit Gleichen Wasserständen
Betriebsanleitung AQa.Line Flachtank 3.2.3 Verbindung mehrerer Behälter mit gleichen Wasserständen Die Verbindung von mehreren Behältern kann über bodennahe Bohrungen erfolgen. Die hier zu installierende untere Verbindungsleitung sorgt für den hydraulischen Ausgleich, so dass sich in allen Behältern der gleiche Wasserstand einstellt. Über Bohrungen auf der Tankoberseite wird weiterhin eine Verbindungsleitung für die Belüftung der gesamten Anlage hergestellt. -
Seite 12: Verfüllmaterial
Betriebsanleitung AQa.Line Flachtank 3.2.4 Verfüllmaterial Als Verfüllmaterial wird Kies 8/16 (Korngröße 8 bis 16 mm) oder vergleichbar verwendet! Mit diesem Verfüllmaterial wird: • vor dem Einsetzen des Tanks eine Sauberkeitsschicht unterhalb des Tanks von ca. 150 mm Stärke vorbereitet •... -
Seite 13: Setzen Des Tanks Und Verfüllung
Betriebsanleitung AQa.Line Flachtank 3.2.5 Setzen des Tanks und Verfüllung Es wird ein stark verdichtetes planes Bett (Sauberkeitsschicht) mit einer Stärke von ca. 150 mm aus Verfüllmaterial hergestellt. Der Tank wird mit geeigneten Hilfsmitteln stoßfrei auf der Sauberkeitsschicht positioniert und mittels Wasserwaage ausgerichtet. -
Seite 14: Rohranschlüsse
Betriebsanleitung AQa.Line Flachtank 3.2.6 Rohranschlüsse Die anzuschließenden Entwässerungsgegenstände werden auf kürzestem Wege zum Tank geführt. Mehrere Entwässerungsgegenstände können unter Beachtung der hydraulischen Belastbarkeit vor Einleitung in den Tank im Erdreich über handelsübliche Formstücke zusammengeführt werden. Sämtliche Zu- bzw. Überlaufleitungen sind mit einem Gefälle von mind. -
Seite 15: Montage Einer Begehbaren Abdeckung (Bis 200 Kg)
Bei Tankversionen mit werkseitig vormontiertem Filter erfordert das Zusammenschieben des Doms auf die angegebene Minimalhöhe das Ausschneiden des unteren Domsegments im Bereich des Zulaufrohres! Hinweis Tabelle 1: Begehbare Tankabdeckungen der Serie AQa.Line Domschacht kurz (begehbar 200 kg) (teleskopierbare Abdeckung) Hauptabmessungen und Teleskopierbarkeit Bauseitiger Ausschnitt am Domsegment im Bereich des Zulaufrohres für Minimalhöhe des... - Seite 16 Seitliche Bettungsschicht Einbettung > 150 mm > 300 mm Abbildung 11: Baugrube nach vollständiger Füllung am Beispiel eines AQa.Line Flachtanks mit Filter und langem Domschacht (begehbar 200 kg) Stand: 2022.06.14 Technische Änderungen vorbehalten BA_FT_PUUT_06.22 Seite 16 von 19 Für Druckfehler wird keine Haftung übernommen...
-
Seite 17: Montage Einer Pkw-Befahrbaren Abdeckung (Bis 600 Kg Radlast)
Betriebsanleitung AQa.Line Flachtank 3.2.8 Montage einer PKW-befahrbaren Abdeckung (bis 600 kg Radlast) Bei der Montage der PKW-befahrbaren Abdeckung ist eine sichere Entkopplung des Deckels inkl. Rahmen vom Tank zwingend erforderlich, um die direkte Einleitung von Radlasten auf den Behälter über die Abdeckung auszuschließen. Diese Entkopplung wird erreicht durch: 1. - Seite 18 Betriebsanleitung AQa.Line Flachtank Für die Restverfüllung keine bindigen, schwer wasserdurchlässigen Böden (Lehm, Schluff, Ton) verwenden! Hinweis Die Oberfläche der gefüllten Baugrube soll so beschaffen sein, dass sich Oberflächenwasser hier nicht sammeln kann, um an dieser Stelle zu versickern. Kies unteres...
-
Seite 19: Betrieb Und Wartung
Betriebsanleitung AQa.Line Flachtank 4 Betrieb und Wartung 4.1 Inbetriebnahme Die Anlage ist nach Abschluss der Installation sofort betriebsbereit. Zubehörteile, Pumpen etc. sind entsprechend der jeweiligen Betriebsanleitungen zu installieren und in Betrieb zu nehmen. 4.2 Störungen Mögliche Störungen sind in der nachfolgenden Tabelle zusammengestellt.
