AQa.Line 2000 L Betriebsanleitung
Sickerflachtank
Vorschau ausblenden
Andere Handbücher für 2000 L:
- Betriebsanleitung (19 Seiten) ,
- Betriebsanleitung (16 Seiten) ,
- Betriebsanleitung (13 Seiten)
Verwandte Anleitungen für AQa.Line 2000 L
Inhaltszusammenfassung für AQa.Line 2000 L

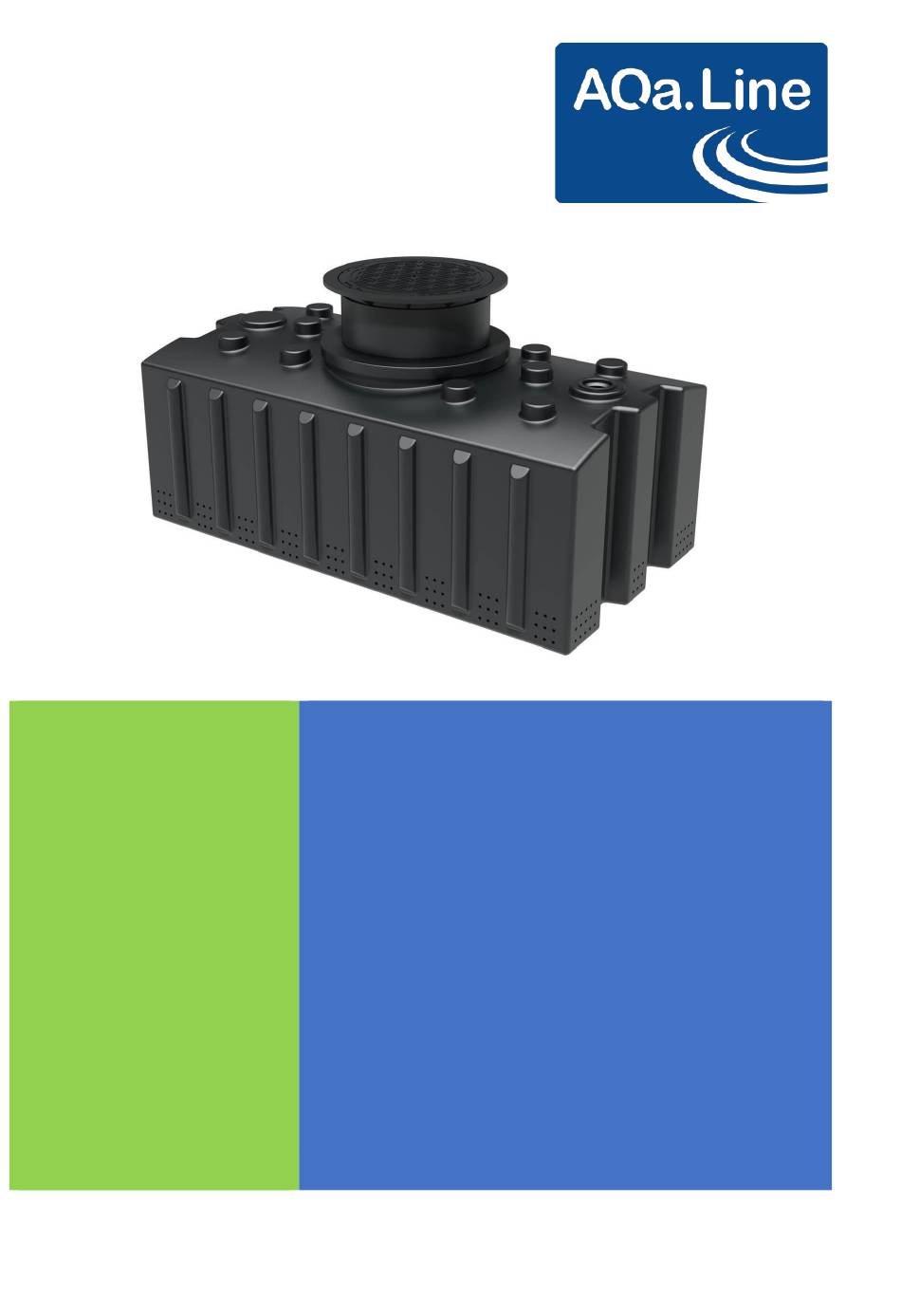

- Seite 1 Betriebsanleitung AQa.Line Sickerflachtank Sickerflachtank AQa.Line 2000 L Sickerflachtank AQa.Line 3000 L Sickerflachtank AQa.Line 4000 L Sickerflachtank AQa.Line 5000 L Nena GmbH D-19057 Schwerin...
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung AQa.Line Sickerflachtank Inhalt Allgemeine Hinweise ......................3 1.1 Zu dieser Anleitung ...................... 3 1.2 Sicherheitshinweise ..................... 3 1.3 Gewährleistung ......................4 Produktbeschreibung ....................... 5 2.1 Funktionsweise ......................5 2.2 Bemessung ........................5 2.3 Bestimmungsgemäße Verwendung ................5 Installation ......................... 6 3.1 Standortwahl und Standortbedingungen .............. -
Seite 3: Allgemeine Hinweise
1 Allgemeine Hinweise 1.1 Zu dieser Anleitung Sehr geehrte Kundin, sehr geehrter Kunde, wir beglückwünschen Sie zum Kauf dieses AQa.Line Produktes und bedanken uns für das entgegengebrachte Vertrauen. Bitte überprüfen Sie die Ware bei Warenannahme auf eventuelle Transportschäden. Für Transportschäden haftet nicht der Hersteller oder der Lieferant, sondern der Frachtführer. Nach Warenannahme angezeigte Transportschäden können nicht mehr geltend gemacht werden. -
Seite 4: Gewährleistung
Betriebsanleitung AQa.Line Sickerflachtank Bei sämtlichen Arbeiten sind die einschlägigen Unfallverhütungsvorschriften zu beachten (BGV C22). Bei Begehung der Behälter ist zur Sicherheit eine zweite Person unbedingt Gefahr erforderlich! Bei sämtlichen Arbeiten an der Anlage bzw. Anlagenteilen ist immer die Gesamtanlage außer... -
Seite 5: Produktbeschreibung
AQa.Line Sickerflachtank 2 Produktbeschreibung 2.1 Funktionsweise Die Sickerflachtanks der Serie AQa.Line dienen in Form einer Rigole als unterirdische Speicher- und Sickerräume für Niederschlagswasser bei dezentralen Anwendungen (z.B. zur Versickerung des auf Privatgrundstücken anfallenden Niederschlagswassers). Das von den versiegelten Flächen abfließende Wasser gelangt in den Sickerflachtank, der aufgrund des Speichervolumens bei Starkregen als Puffer dient. -
Seite 6: Installation
(schluff- oder tonhaltigen) Böden ergibt, nicht möglich bzw. nicht zulässig. Entsprechend muss eine ausreichende Wasserdurchlässigkeit des Bodens am geplanten Standort vorliegen. 3.1.3 Lage zu Gebäuden Sickerflachtanks der Serie AQa.Line können keine Fundamentlasten aufnehmen und dürfen nicht überbaut werden! Zu bestehenden oder geplanten Fundamenten ist ein ausreichender Abstand einzuhalten! -
Seite 7: Verkehrsbereiche
Betriebsanleitung AQa.Line Sickerflachtank 3.1.4 Verkehrsbereiche Sickerflachtanks der Serie AQa.Line sind für Verkehrsflächen der Klasse A (Fußgänger, Radfahrer) vorgesehen. Die Installation in Bereichen mit höheren Verkehrslasten ist nicht zulässig! Achtung Bei Installation neben befahrbaren Flächen muss gewährleistet sein, dass die auftretenden Belastungen durch Fahrzeuge nicht auf den Behälter übertragen werden. -
Seite 8: Einbauanweisungen
Betriebsanleitung AQa.Line Sickerflachtank 3.2 Einbauanweisungen 3.2.1 Baugrube Die Abmaße der Baugrube ergeben sich aus der Grundfläche des Tanks und einem umlaufenden seitlichen Arbeitsraum von 500 mm. Die Böschung ist nach DIN 4124 anzulegen. Der Baugrund muss waagerecht und eben sein und eine ausreichende Tragfähigkeit gewährleisten. -
Seite 9: Setzen Des Tanks Und Verfüllung
Betriebsanleitung AQa.Line Sickerflachtank 3.2.3 Setzen des Tanks und Verfüllung Die Baugrubensohle wird plan abgezogen und anschließend Geotextil auf den Seitenwänden der Baugrube platziert. Hierbei ist auf ausreichende Überlappung der einzelnen Bahnen zu achten. Abbildung 5: Bedecken der Grubenwände mit Geotextil Es wird ein stark verdichtetes planes Bett (Sauberkeitsschicht) mit einer Stärke von ca. -
Seite 10: Rohranschlüsse
Betriebsanleitung AQa.Line Sickerflachtank Die seitliche Verfüllung wird in Lagen von ca. 300 mm gleichmäßig um den Tank eingebracht und lagenweise von Hand verdichtet. Dabei ist auf gleichmäßiges und sorgfältiges Einbringen und Verdichten des Verfüllmaterials zu achten. Die vollständige Hinterfüllung sämtlicher Hohlräume ist sicher zu stellen. -
Seite 11: Montage Der Tankabdeckung Und Restverfüllung
Bei Tankversionen mit werkseitig vormontiertem Filter erfordert das Zusammenschieben des Doms auf die angegebene Minimalhöhe das Ausschneiden des unteren Domsegments im Bereich des Zulaufrohres! Hinweis Tabelle 1: Tankabdeckungen der Serie AQa.Line Domschacht kurz (begehbar 200 kg) (teleskopierbare Abdeckung) Hauptabmessungen und Teleskopierbarkeit Bauseitiger Ausschnitt am Domsegment im Bereich des Zulaufrohres für Minimalhöhe des... - Seite 12 > 150 mm Einbettung > 300 mm Abbildung 7: Baugrube nach vollständiger Füllung am Beispiel eines AQa.Line Sickerflachtanks mit Filter und langem Domschacht (Teleskopdom) Tipp: Planen Sie Rasenflächen über der Versickerungsanlage, kann eine zusätzliche Folie oberhalb des Geotextils vor zu schneller Austrocknung schützen!
-
Seite 13: Betrieb Und Wartung
Betriebsanleitung AQa.Line Sickerflachtank 4 Betrieb und Wartung 4.1 Inbetriebnahme Die Anlage ist nach Abschluss der Installation sofort betriebsbereit. 4.2 Störungen Mögliche Störungen sind in der nachfolgenden Tabelle zusammengestellt. Tabelle 2: Störungen, mögliche Ursachen und deren Beseitigung Störung Ursache Beseitigung Regelmäßiger Rückstau an den Vorfilter verstopft Filter reinigen und regelmäßig... -
Seite 14: Ermittlung Der Versickerungsfähigkeit In Der Schürfgrube
Betriebsanleitung AQa.Line Sickerflachtank 5 Ermittlung der Versickerungsfähigkeit in der Schürfgrube Die Versickerung von Niederschlagswasser im Untergrund ist nur bei ausreichender Wasserdurchlässigkeit des Bodens möglich. Als Maß für die Wasserdurchlässigkeit dient der Durchlässigkeitsbeiwert k (Einheit m/s). Je größer der k -Wert, desto durchlässiger ist der Boden und desto kleiner kann das Speichervolumen der Versickerungsanlage ausgelegt werden.
