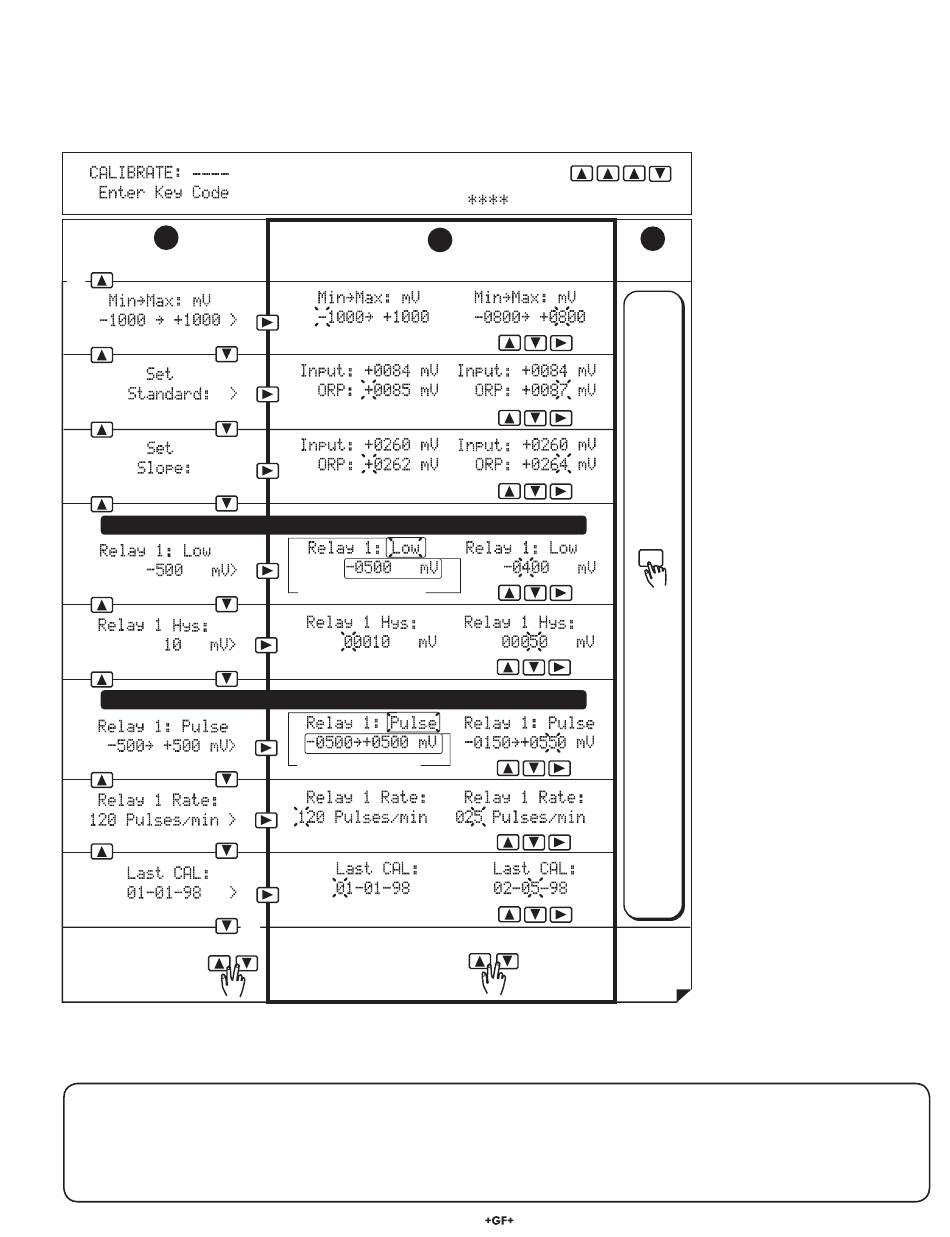

6.3 Das Menü CALIBRATE
Anforderungen
Die Systemkalibrierung kann mit zwei Lösungen, die einen bekannten Redox-Wert im Bereich von
-1000 mV bis +2000 mV aufweisen, durchgeführt werden. Das Verfahren EASY CAL (vgl. Abschnitt 6.2) wird empfohlen, wenn Standard-
pH-Pufferlösungen und Quinhydrone zur Verfügung stehen. Wird EASY CAL durchgeführt, sind die manuellen Kalibrierschritte B bis C
weiter unten nicht erforderlich und können übergangen werden.
Zum Fortfahren nacheinander folgende Tasten drücken
während der Code-Eingabe erscheint
1
Auswählen:
↓H
A.
Bereich
B.
Standardwert einstellen
C.
Neigung einstellen
Low- oder High-Modus für Relais gewählt
D.
Relais
E.
Relais
Impulsmodus für Relais gewählt, Schritt D
F.
Relais
G.
Relais
H.
Letzte Kalibrierung
Zum Zurückkehren
zu ANZEIGEN:
gleichzeitig
drücken

Die Kalibrierschritte auf einen Blick:

Schnelle Zweipunktkalibrierung (empfohlen):
1.
Lösungsstandard einstellen (Schritt B).
2.
Lösungs-Slope einstellen (Schritt C).
Gebrauchsanweisungen für den Redox-Betrieb des Signet 5700 pH/Redox-Monitors
Ändern:
Min → Max-Meßgerät
Stabilisierung abwarten
Stabilisierung abwarten
Modus und Sollwert
Hysterese
Modus und Bereich
Impulsrate
Optional
↑A
Zum Wiederherstellen des
ursprünglichen Werts:
gleichzeitig
.
2
drücken
Einpunktkalibrierung (wahlweise):
1.
Lösungsstandard einstellen (Schritt B).
Menüeinstellungen A - H:
,
(Werksseitige Standardeinstellungen
erscheinen in Menüspalte 1)
A. Dient zur Einstellung des
MinÆMax-Meßskalabereichs,
3
-1000 mV bis +2000 mV
(werksseitig installierte Meßskala:
Speichern:
-1000 mV bis +1000 mV). Auf
Anfrage sind kundenspezifi sche
Meßskala-Konfi gurationen
verfügbar. Hat keinen Einfl uß auf
den 4 bis 20 mA Ausgang.
B. Dient zur Einstellung des
Elektrodenstandards auf einen
beliebigen Wert von -1000 mV bis
+2000 mV. Der Standardwert muß
sich um ≥120 mV vom Slope-Wert
unterscheiden (Schritt C).
C. Dient zur Einstellung des
Elektroden-Slopes auf einen
beliebigen Wert von -1000 mV
bis +2000 mV. Der Slope-Wert
muß sich um ≥120 mV vom
Standardwert unterscheiden
(Schritt B).
ENTER
Menüpunkte D - G für die
Einrichtung von Relais 2
"SAVING"
wiederholen.
(Speicher-
vorgang)
wird kurz
D. Dient zur Einstellung des
eingeblendet
Relaisbetriebsmodus auf
Low oder High sowie zur
Programmierung des Redox-
Sollwerts (mV); Werte: -1000 mV
bis +2000 mV
(vgl. Abschnitt 5 A-B).
E. Dient zur Einstellung der Relais-
Hysterese. Werte: 00000 bis
02000 mV. Auf Null einstellen,
wenn die Hysterese-Funktion
deaktiviert werden soll
(vgl. Abschnitt 5 A-B).
F. Dient zur Einstellung des Mindest-
und Höchstimpulssollwerts;
Werte: -1000 mV bis +2000 mV
(vgl. Abschnitt 5 C).
G. Dient zur Einstellung der
Relaisimpulsrate; Werte: 000
- 300 Impulse/Minute.
H. Dient zur Einstellung eines
kundenseitig defi nierten
Einrichtungsdatums für
Wartungsaufzeichnungen. Dabei
handelt es sich nicht um einen
eingebauten Zeitgeber oder
Kalender.
