2: Installation der vom Kunden austauschbaren Komponenten
48

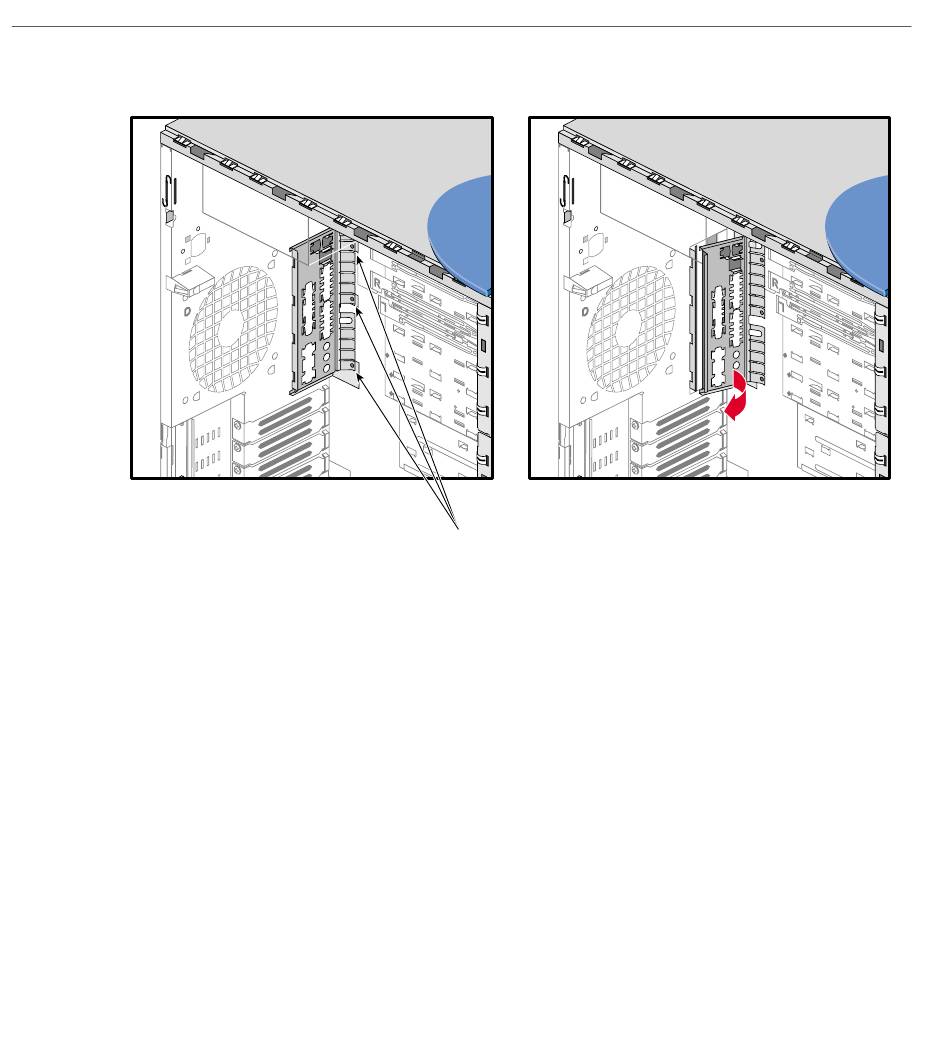

Abbildung 2-25 Abnehmen der E/A-Anschlussfeldblende
Im Folgenden wird beschrieben, wie Sie die E/A-Anschlussfeldblende installieren:
1.
An der E/A-Anschlussfeldöffnung des Systems befinden sich vier Halteaussparungen.
Die Lage der Halteaussparungen geht aus Abbildung 2-26 hervor.
2. Setzen Sie die vier Vorsprünge an der E/A-Anschlussfeldblende in die
entsprechenden Halteaussparungen an der E/A-Anschlussfeldöffnung ein.
Abbildung 2-26 veranschaulicht das Vorgehen.
3. Zum Befestigen der E/A-Anschlussfeldblende am Gehäuse müssen die gekerbten
Laschen in die jeweiligen Aussparungen eingesetzt werden. Drücken Sie an der
Stelle auf die E/A-Anschlussfeldblende, an der sich die gekerbte Lasche und die
E/A-Anschlussfeldblende berühren, bis die gekerbte Lasche in der Aussparung
einrastet. Wiederholen Sie diesen Schritt für die restlichen gekerbten Laschen.
4. Installieren Sie die Systemplatine wie in „Austauschen der Systemplatine" auf
Seite 43 beschrieben.
Gekerbte Laschen
007-4278-001DEU
