007-4278-001DEU
4. Bringen Sie eine Seite der Metallhalterung des Lüfters/Kühlkörpers am
CPU-Steckplatz an, und drücken Sie die andere Seite der Metallhalterung vorsichtig
nach unten, bis die Halterung einrastet (siehe Abbildung 3-3).

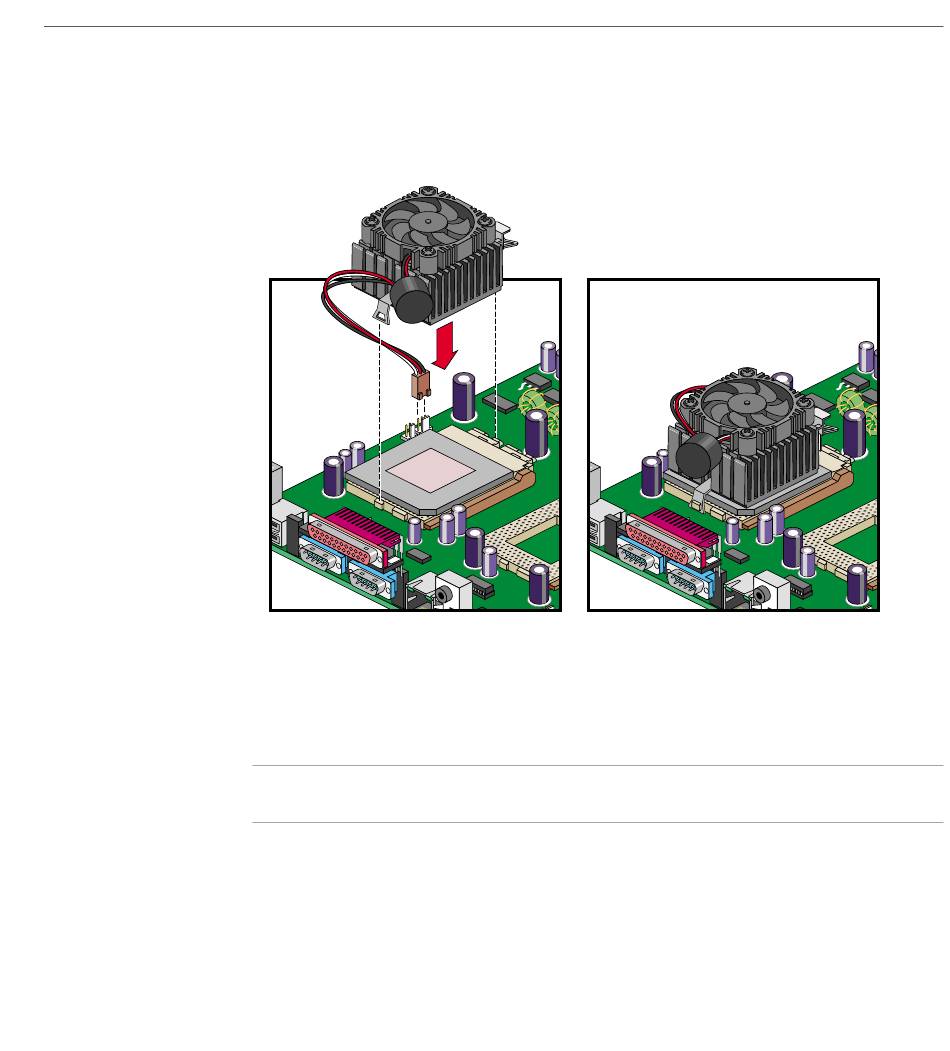

Abbildung 3-3
Anbringen der Metallhalterung
5. Schließen Sie die 3- und 2-poligen Lüfter-/Kühlkörperkabel an die Systemplatine
an. Die Position der Lüfter-/Kühlkörperanschlüsse ist aus Abbildung 3-1 auf
Seite 62 zu ersehen.
Hinweis: Der Kühlkörper wird sehr heiß, wenn das System eingeschaltet ist. Berühren
Sie den Kühlkörper NIE mit einem Metallgegenstand oder den bloßen Händen.
Installation von Systemkomponenten
67
