Silicon Graphics 330 Visual Workstation Benutzerhandbuch Seite 61

007-4278-001DEU
Clip

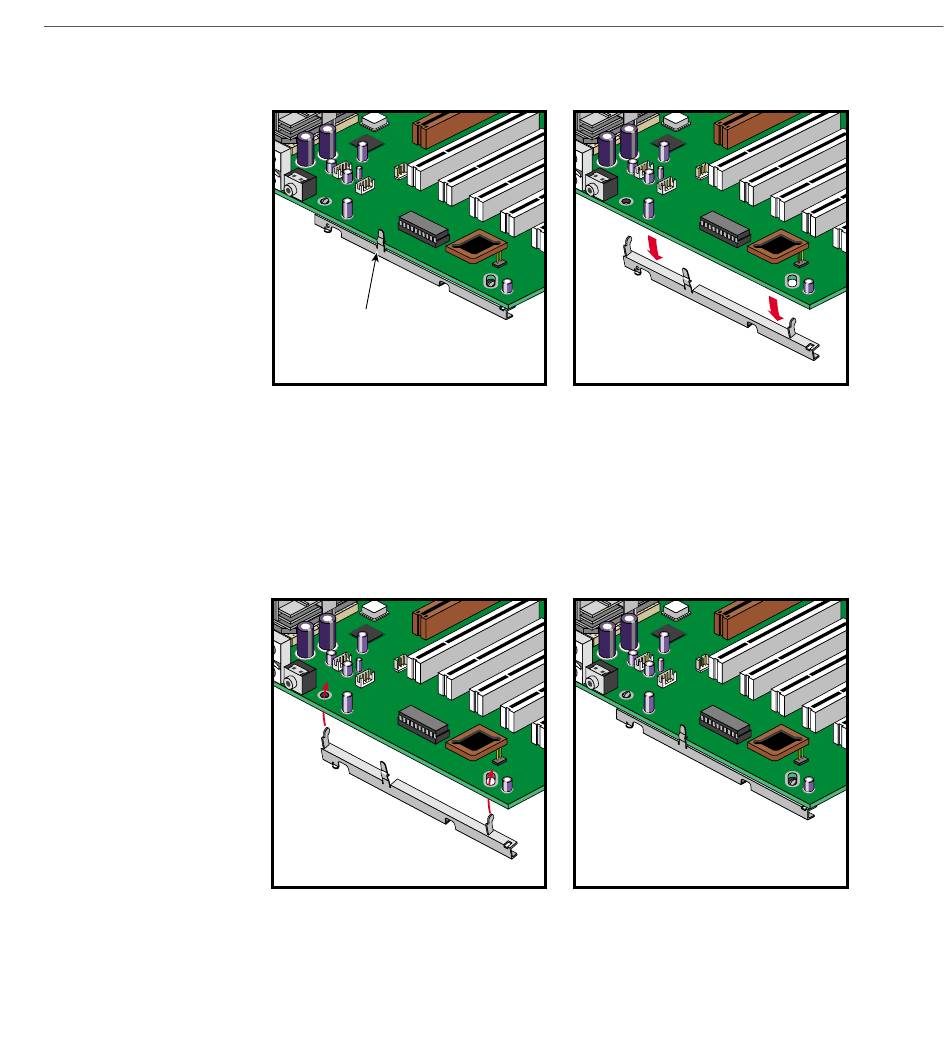

Abbildung 2-22 Abnehmen der Halterung von der Systemplatine
Im Folgenden wird beschrieben, wie Sie die Systemplatine der Silicon Graphics 330
Visual Workstation installieren:
1. Zum Befestigen der Halterung an der Systemplatine setzen Sie die Haken der
Halterung in die entsprechenden Aussparungen in der Systemplatine und drücken den
Löseclip an die Platine, bis er einrastet. Abbildung 2-23 veranschaulicht das Vorgehen.
Abbildung 2-23 Befestigen der Halterung an der Systemplatine
Austauschen der Systemplatine
45
