3: Die Systemplatine
Lüfter 2
62

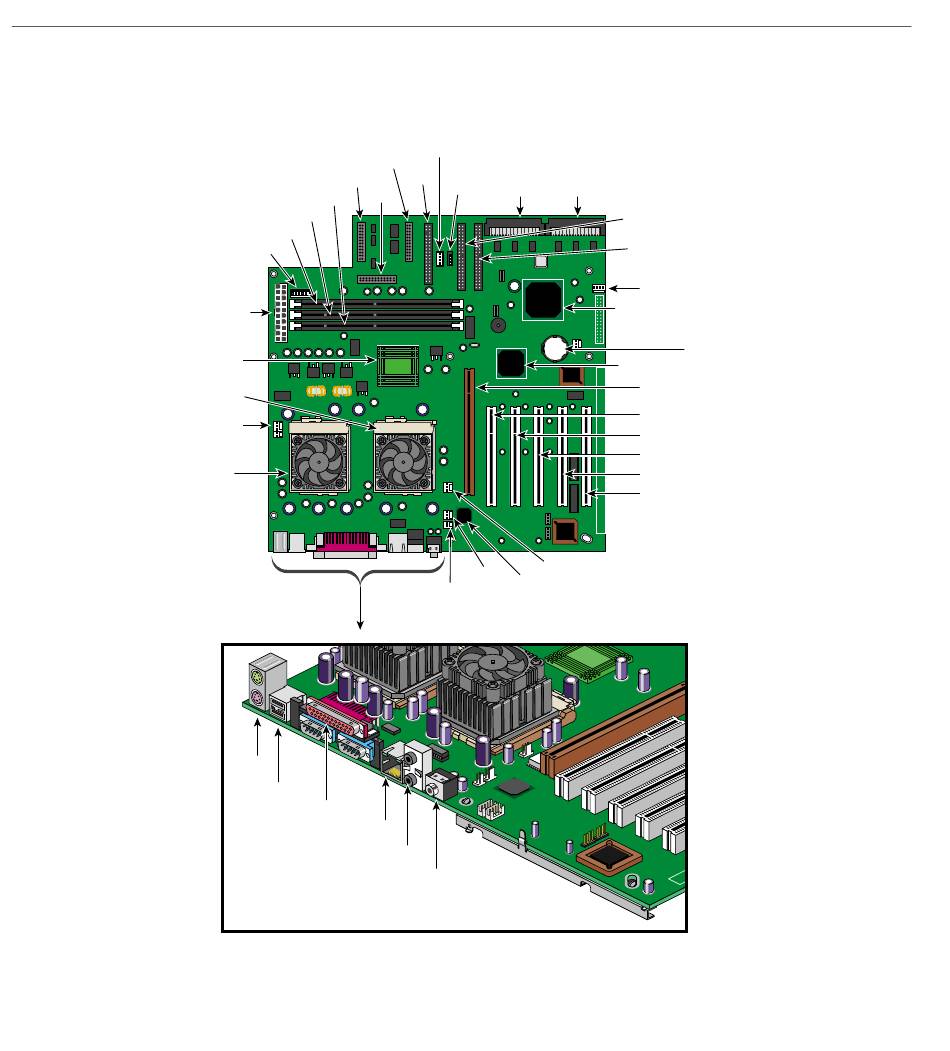

Abbildung 3-1 zeigt das Layout der Systemplatine.
CN5
CN6
DIMM-3
DIMM-2
DIMM-1
PWR2
PWR1
U15
U20
CPU1
U3
CPU2
CN2
CN3
CN4
CN7
Abbildung 3-1 Layout der Systemplatine
CN13
CN8
CN11
CN16
CN22 CN25
Hinterer Lüfter
Lüfter 1
U30
CN19
UK1
JK1
CN17
CN20
Vorderer Lüfter
U46
BT1
U37
CN18
PCI 1
PCI 2
PCI 3
PCI 4
PCI 5
