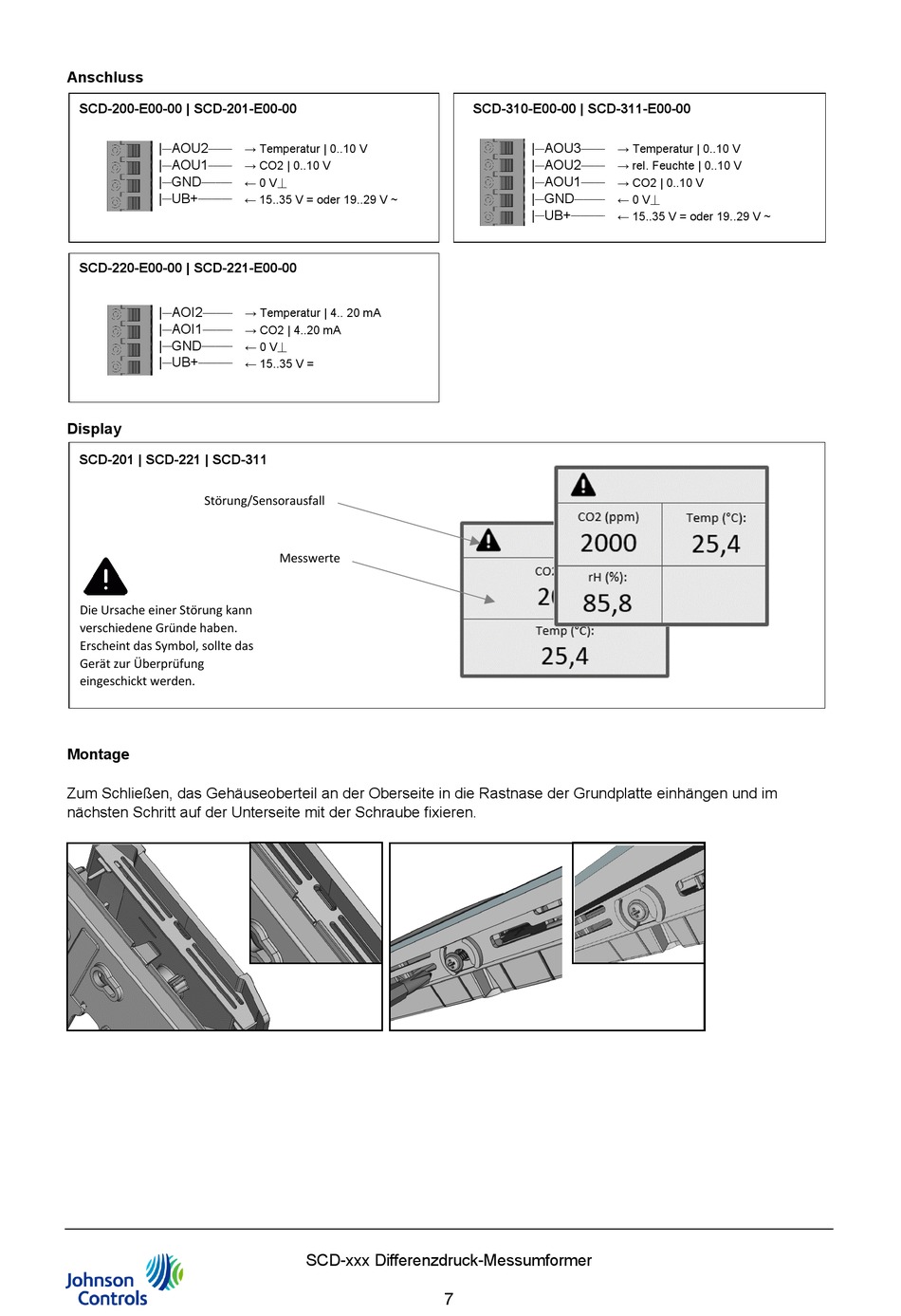

Anschluss
SCD-200-E00-00 | SCD-201-E00-00
|
__
AOU2
________
|
AOU1
__
________
|
__
GND
________
|
UB+
__
_________
SCD-220-E00-00 | SCD-221-E00-00
|
AOI2
__
________
|
__
AOI1
________
|
__
GND
________
|
__
UB+
_________
Display
SCD-201 | SCD-221 | SCD-311
Störung/Sensorausfall
Die Ursache einer Störung kann
verschiedene Gründe haben.
Erscheint das Symbol, sollte das
Gerät zur Überprüfung
eingeschickt werden.
Montage
Zum Schließen, das Gehäuseoberteil an der Oberseite in die Rastnase der Grundplatte einhängen und im
nächsten Schritt auf der Unterseite mit der Schraube fixieren.
→ Temperatur | 0..10 V
→ CO2 | 0..10 V
← 0 V⏊
← 15..35 V = oder 19..29 V ~
→ Temperatur | 4.. 20 mA
→ CO2 | 4..20 mA
← 0 V⏊
← 15..35 V =
Messwerte
SCD-xxx Differenzdruck-Messumformer
SCD-310-E00-00 | SCD-311-E00-00
|
__
AOU3
_______
|
AOU2
__
________
|
__
AOU1
________
|
__
GND
________
|
__
UB+
_________
7
→ Temperatur | 0..10 V
→ rel. Feuchte | 0..10 V
→ CO2 | 0..10 V
← 0 V⏊
← 15..35 V = oder 19..29 V ~
