Bedienung - Infinity CASCADE-Serie Bedienungsanleitung

A B

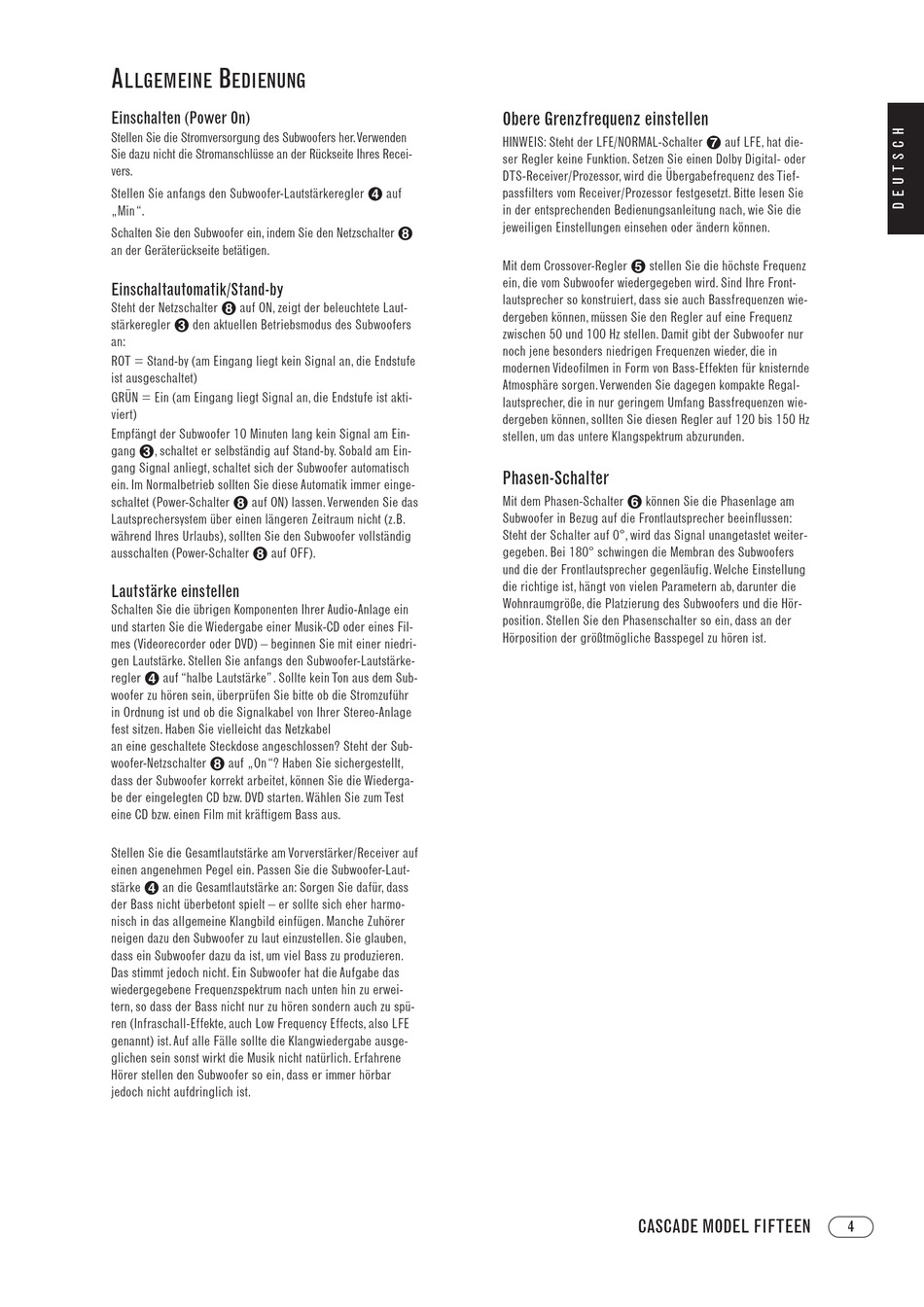

LLGEMEINE EDIENUNG
Einschalten (Power On)
Stellen Sie die Stromversorgung des Subwoofers her.Verwenden
Sie dazu nicht die Stromanschlüsse an der Rückseite Ihres Recei-
vers.
Stellen Sie anfangs den Subwoofer-Lautstärkeregler 3 auf
„Min".
Schalten Sie den Subwoofer ein, indem Sie den Netzschalter 7
an der Geräterückseite betätigen.
Einschaltautomatik/Stand-by
Steht der Netzschalter 7 auf ON, zeigt der beleuchtete Laut-
stärkeregler 2 den aktuellen Betriebsmodus des Subwoofers
an:
ROT = Stand-by (am Eingang liegt kein Signal an, die Endstufe
ist ausgeschaltet)
GRÜN = Ein (am Eingang liegt Signal an, die Endstufe ist akti-
viert)
Empfängt der Subwoofer 10 Minuten lang kein Signal am Ein-
gang 2, schaltet er selbständig auf Stand-by. Sobald am Ein-
gang Signal anliegt, schaltet sich der Subwoofer automatisch
ein. Im Normalbetrieb sollten Sie diese Automatik immer einge-
schaltet (Power-Schalter 7 auf ON) lassen.Verwenden Sie das
Lautsprechersystem über einen längeren Zeitraum nicht (z.B.
während Ihres Urlaubs), sollten Sie den Subwoofer vollständig
ausschalten (Power-Schalter 7 auf OFF).
Lautstärke einstellen
Schalten Sie die übrigen Komponenten Ihrer Audio-Anlage ein
und starten Sie die Wiedergabe einer Musik-CD oder eines Fil-
mes (Videorecorder oder DVD) – beginnen Sie mit einer niedri-
gen Lautstärke. Stellen Sie anfangs den Subwoofer-Lautstärke-
regler 3 auf "halbe Lautstärke". Sollte kein Ton aus dem Sub-
woofer zu hören sein, überprüfen Sie bitte ob die Stromzuführ
in Ordnung ist und ob die Signalkabel von Ihrer Stereo-Anlage
fest sitzen. Haben Sie vielleicht das Netzkabel
an eine geschaltete Steckdose angeschlossen? Steht der Sub-
woofer-Netzschalter 7 auf „On"? Haben Sie sichergestellt,
dass der Subwoofer korrekt arbeitet, können Sie die Wiederga-
be der eingelegten CD bzw. DVD starten. Wählen Sie zum Test
eine CD bzw. einen Film mit kräftigem Bass aus.
Stellen Sie die Gesamtlautstärke am Vorverstärker/Receiver auf
einen angenehmen Pegel ein. Passen Sie die Subwoofer-Laut-
stärke 3 an die Gesamtlautstärke an: Sorgen Sie dafür, dass
der Bass nicht überbetont spielt – er sollte sich eher harmo-
nisch in das allgemeine Klangbild einfügen. Manche Zuhörer
neigen dazu den Subwoofer zu laut einzustellen. Sie glauben,
dass ein Subwoofer dazu da ist, um viel Bass zu produzieren.
Das stimmt jedoch nicht. Ein Subwoofer hat die Aufgabe das
wiedergegebene Frequenzspektrum nach unten hin zu erwei-
tern, so dass der Bass nicht nur zu hören sondern auch zu spü-
ren (Infraschall-Effekte, auch Low Frequency Effects, also LFE
genannt) ist.Auf alle Fälle sollte die Klangwiedergabe ausge-
glichen sein sonst wirkt die Musik nicht natürlich. Erfahrene
Hörer stellen den Subwoofer so ein, dass er immer hörbar
jedoch nicht aufdringlich ist.
Obere Grenzfrequenz einstellen
HINWEIS: Steht der LFE/NORMAL-Schalter 6 auf LFE, hat die-
ser Regler keine Funktion. Setzen Sie einen Dolby Digital- oder
DTS-Receiver/Prozessor, wird die Übergabefrequenz des Tief-
passfilters vom Receiver/Prozessor festgesetzt. Bitte lesen Sie
in der entsprechenden Bedienungsanleitung nach, wie Sie die
jeweiligen Einstellungen einsehen oder ändern können.
Mit dem Crossover-Regler 4 stellen Sie die höchste Frequenz
ein, die vom Subwoofer wiedergegeben wird. Sind Ihre Front-
lautsprecher so konstruiert, dass sie auch Bassfrequenzen wie-
dergeben können, müssen Sie den Regler auf eine Frequenz
zwischen 50 und 100 Hz stellen. Damit gibt der Subwoofer nur
noch jene besonders niedrigen Frequenzen wieder, die in
modernen Videofilmen in Form von Bass-Effekten für knisternde
Atmosphäre sorgen.Verwenden Sie dagegen kompakte Regal-
lautsprecher, die in nur geringem Umfang Bassfrequenzen wie-
dergeben können, sollten Sie diesen Regler auf 120 bis 150 Hz
stellen, um das untere Klangspektrum abzurunden.
Phasen-Schalter
Mit dem Phasen-Schalter 5 können Sie die Phasenlage am
Subwoofer in Bezug auf die Frontlautsprecher beeinflussen:
Steht der Schalter auf 0°, wird das Signal unangetastet weiter-
gegeben. Bei 180° schwingen die Membran des Subwoofers
und die der Frontlautsprecher gegenläufig. Welche Einstellung
die richtige ist, hängt von vielen Parametern ab, darunter die
Wohnraumgröße, die Platzierung des Subwoofers und die Hör-
position. Stellen Sie den Phasenschalter so ein, dass an der
Hörposition der größtmögliche Basspegel zu hören ist.
CASCADE MODEL FIFTEEN
4
