Inhalt der R.A.B.O.S.-Test-CD
Track Title
1 Welcome
2 Set System Test Level
3 Set Subwoofer Test Level
4 100Hz Test
5 95Hz Test
6 90Hz Test
7 85Hz Test
8 80Hz Test
9 77Hz Test
10 72Hz Test
11 66Hz Test
12 63Hz Test
13 56Hz Test
14 52Hz Test
15 49Hz Test
16 46Hz Test
17 43Hz Test
18 40Hz Test
19 38Hz Test
20 35Hz Test
21 30Hz Test
22 26Hz Test
23 24Hz Test
24 22Hz Test
25 21Hz Test
26 20Hz Test
27 Intro to Quick Retest
28 Quick Retest 100Hz
29 Quick Retest 95Hz
30 Quick Retest 90Hz
31 Quick Retest 85Hz
Die Titel 53 – 62 der R.A.B.O.S.-Test-CD enthalten Testsignale,
die Sie zur generellen Diagnose Ihrer Anlage verwenden kön-
nen. Sie werden für R.A.B.O.S.-Einstellungen nicht benötigt.
Der R.A.B.O.S.-Schalldruckmesser (RSLM)
Bei RMSL handelt es sich um ein batteriebetriebenes, handli-
ches Messgerät zum Erfassen akustischer Werte. Infinity hat es
speziell für R.A.B.O.S. entwickelt.Auf der Vorderseite des Geräts
finden Sie Balkenanzeige aus Leuchtdioden, die den relativen
Schalldruckpegel anzeigt. Daneben gibt es Anzeigen für Ein-
Aus, Übersteuerung und „schwache Batterie".
-1
-2
-3
-4
-5
-6
-7
-8
-9
-10
-11
-13
-15
-18
U-R
Batt
Power

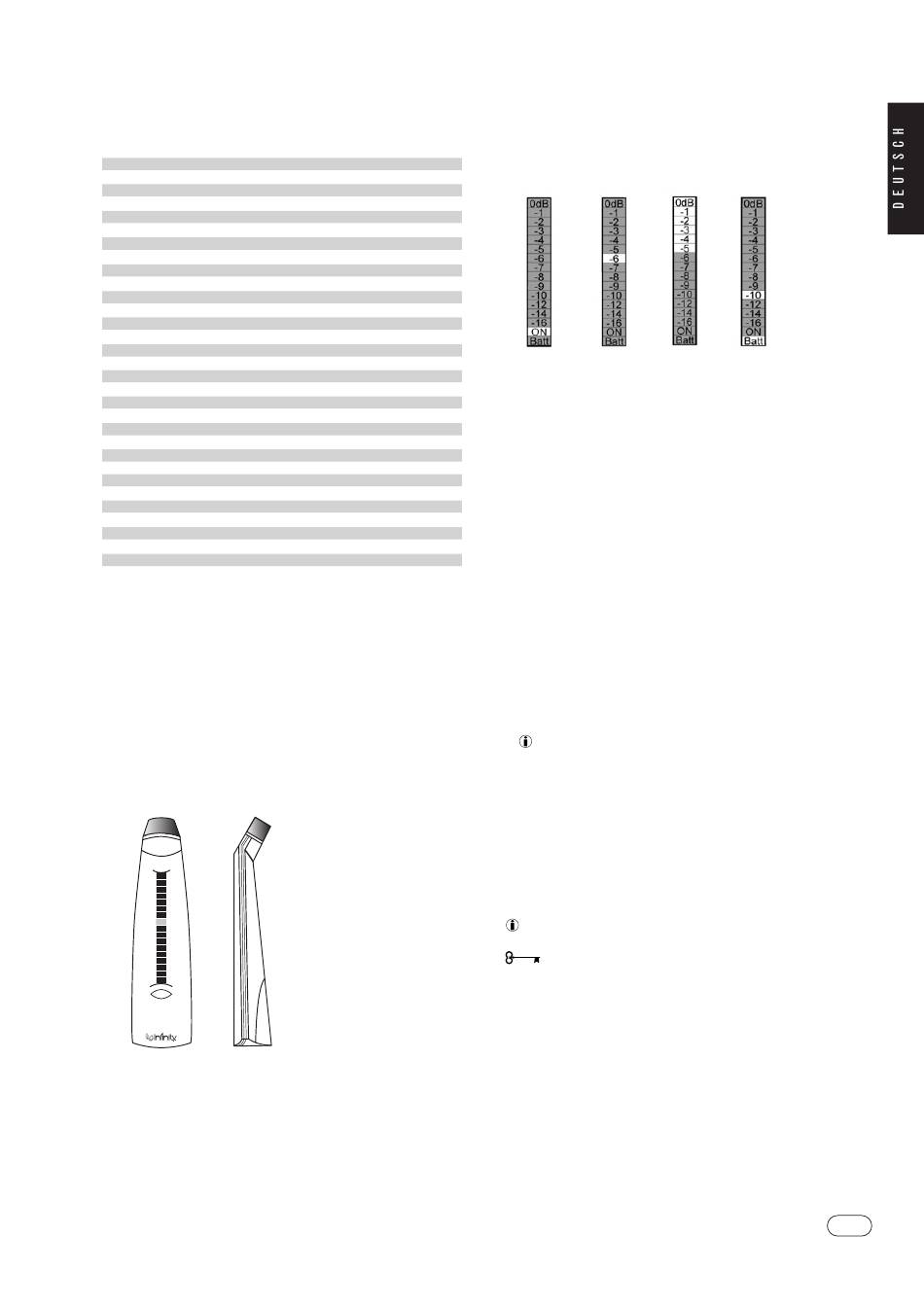

Abbildung 2. Der R.A.B.O.S.-Schalldruckmesser
Track Title
32 Quick Retest 80Hz
33 Quick Retest 77Hz
34 Quick Retest 72Hz
35 Quick Retest 66Hz
36 Quick Retest 63Hz
37 Quick Retest 56Hz
38 Quick Retest 52Hz
39 Quick Retest 49Hz
40 Quick Retest 46Hz
41 Quick Retest 43Hz
42 Quick Retest 40Hz
43 Quick Retest 38Hz
44 Quick Retest 35Hz
45 Quick Retest 30Hz
46 Quick Retest 26Hz
47 Quick Retest 24Hz
48 Quick Retest 22Hz
49 Quick Retest 21Hz
50 Quick Retest 20Hz
51 Final System Level Adjustment
52 Final Subwoofer Level Adjustment
53 Wide Band Pink Noise, Left
54 Wide Band Pink Noise,L+R
55 Wide Band Pink Noise, Right
56 Wide Band Pink Noise, L-R
57 Wide Band Pink Noise, Uncorrelated
58 1 to 4kHz Pink Noise, Left
59 1 to 4kHz Pink Noise, L+R
60 1 to 4kHz Pink Noise, Right
61 1 to 4kHz Pink Noise, Left-R
62 1 to 4kHz Pink Noise, Uncorrelated
Sie können das Pegelmessgerät ausschalten, indem Sie auf die
Taste unterhalb der Pegelanzeige drücken. Ist das Gerät einge-
schaltet, leuchtet mindestens eine LED auf. Die Funktionsweise
der LED wird im anschließenden Abschnitt erklärt.
Ein – keine Aus- Messung im Über-
steuerung richtigen steuerung
Bereich
Abbildung 3. Bedeutung der RSLM-Anzeigen
• Gerät ist eingeschaltet/Signal ist zu schwach: Dieser Zu-
stand wird dadurch angezeigt, dass eine beliebige LED in
der Anzeigenskala aufleuchtet. Sollte der Schallpegel im
Raum so gering sein, dass das Messgerät ihn nicht erfassen
kann, leuchtet eine grüne LED am unteren Ende der Skala.
• Messergebnisse im Toleranzbereich (normale Messung):
Sobald sich der Schallpegel innerhalb des Messbereichs des
RSLM befindet, erlischt die grüne LED und eine oder mehrere
der roten LEDs auf der Skala leuchten auf. Sie zeigen dabei
den relativen Schalldruck in Dezibel (dB) an.
• Übersteuerung: Falls der Schalldruck den Messbereich des
Instruments überschreitet, leuchten sämtliche LEDs von O dB
bis –5 gleichzeitig
• Schwache Batterie: Falls die Batteriespannung für korrekte
Messungen bereits zu schwach sein sollte, leuchtet eine LED
am unteren Ende der Anzeigeskala auf. In diesem Fall müs-
sen Sie die Batterie ersetzen.
Nehmen Sie keine Messungen vor, solange diese LED
leuchtet.
RSLM aufstellen
Legen Sie fest, an welchem Platz im Zimmer Sie sich zum
Musikhören oder Fernsehen am meisten aufhalten werden.An
dieser Stelle nämlich sollten Sie die Messungen mit dem RSLM
vornehmen. Setzen Sie sich hin und richten Sie das RSLM auf
Ohrhöhe so aus, dass Sie es während der Tests bequem halten
und auch ablesen können.
Bleiben Sie bei allen Tests an diesem Platz.
Sie können das RSLM auch auf ein Kamerastativ mon-
tieren. Damit erzielen Sie die besten Ergebnisse.
CASCADE MODEL FIFTEEN
Batterie
schwach
6
