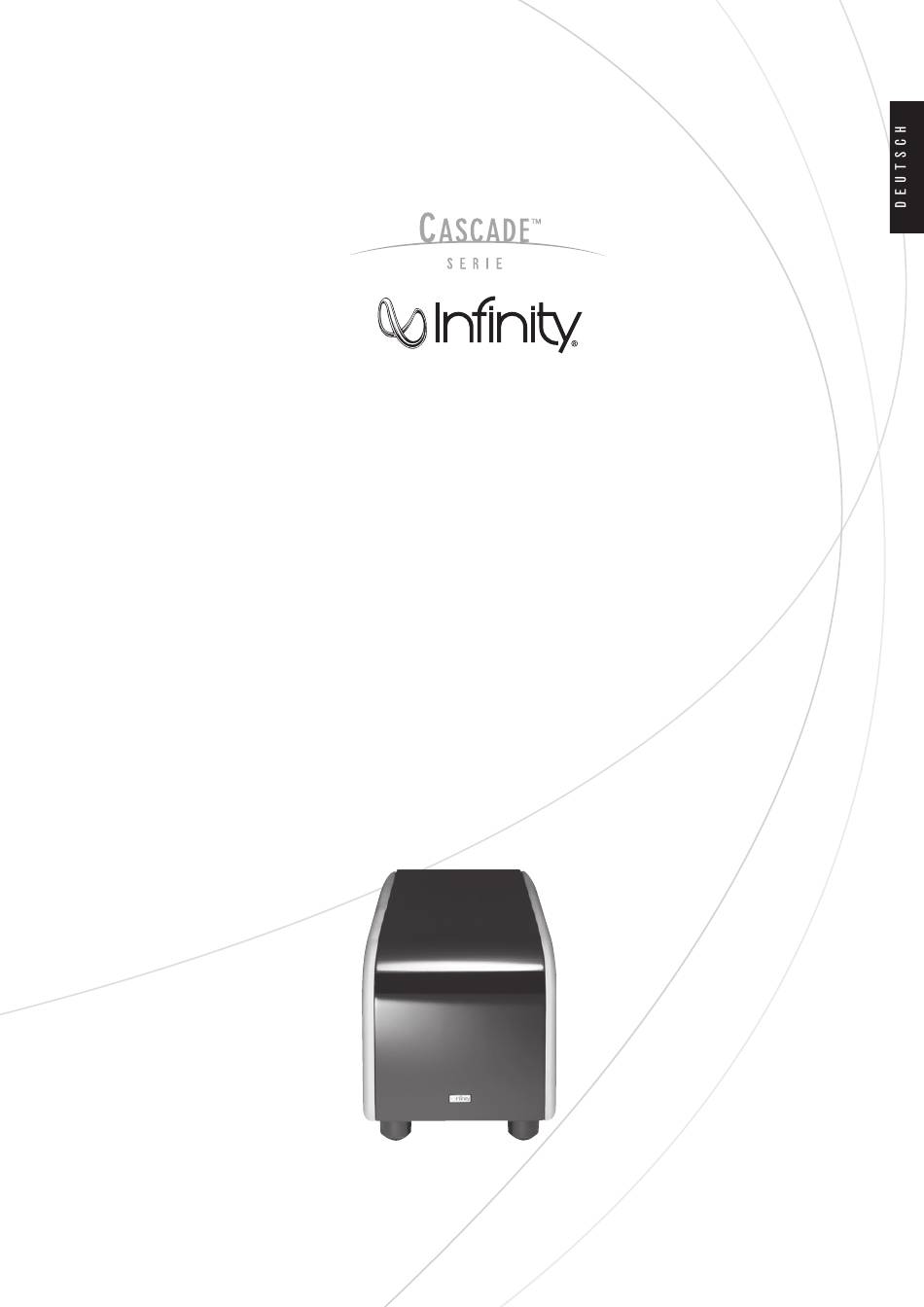

- Seite 1 Kompakter, aktiver Subwoofer ASCADE ™ ODEL WELVE Bedienungsanleitung (230V)
-
Seite 2: Stromschlaggefahr Nicht Öffnen
ICHTIGE ICHERHEITSMASSNAHMEN B ITTE ZUERST LESEN Legen Sie keine CDs, Plattenhüllen, Bedienungsanleitungen, Zeitschriften etc. oben auf den Verstärker oder neben ihn.Wenn Sie Geräte aufeinandergestapelt haben, sollte der Verstärker oben ACHTUNG stehen. Legen Sie auch hier keinerlei Gegenstände zwischen die Geräte. Das würde die Luftzirkulation blockieren, was die Wieder- STROMSCHLAGGEFAHR gabequalität negativ beeinflusst und im schlimmsten Fall einen Brand auslösen kann. -
Seite 3: Inhaltsverzeichnis
ASCADE ODEL WELVE EDIENUNGSANLEITUNG Inhaltsverzeichnis Wichtige Sicherheitsmaßnahmen! Den Subwoofer auspacken Aufstellung Bedienelemente und Anschlüsse Spannungsversorgung anschließen Bedienung Room Adaptive Bass Optimization System (R.A.B.O.S. ™ ™ Inhalt der R.A.B.O.S.Test-CD Das R.A.B.O.S.-Pegelmessgerät Grundkonfiguration des Systems Pegel des Subwoofers einstellen Bassfrequenzen ausmessen Was bewirkt der parametrische Equalizer? Die Messblätter ausfüllen Die Bandbreitenschablone verwenden Pegel einstellen... -
Seite 4: Den Subwoofer Auspacken
Infinity Cascade ™ Model Twelve Mit Infinity Cascade Model Twelve führt Infinity die jahrelange Entwicklung von Audio-Komponenten für die präzise Audio- Wiedergabe fort. Unsere patentierten Metal Matrix Diaphragm™ (MMD ® ) Lautsprecherchassis, unsere Hoch- leistungsverstärker, das patentierte Room Adaptive Bass Optimization System™... -
Seite 5: Bedienelemente Und Anschlüsse
EDIENELEMENTE UND NSCHLÜSSE Rückansicht 0 Netzschalter (Power) 1 Cinch-Ausgänge (Line-Out) 2 Cinch-Eingänge (Line-In) 3 Betriebsanzeige 4 Obere Grenzfrequenz (Crossover) Of f 5 Subwoofer-Lautstärkeregler (Level) Phase 6 Normal/LFE-Schalter 7 Phasenschalter Normal Bedienelemente für das Bass Optimiz- ation System (siehe Seite 5) Level 8 R.A.B.O.S.-Schalter 9 Frequenzregler (Frequency) -
Seite 6: Anschlüsse
NSCHLÜSSE Ist Ihr Receiver/Prozessor mit einem Dolby Digital- Besitzt Ihr Receiver/Prozessor einen Stereo- oder DTS-Decoder sowie einem passenden LFE- Subwoofer- bzw. LFE-Ausgang für die beiden Front- Ausgang ausgestattet, sollten Sie Ihr System wie kanäle, gehen Sie bitte wie folgt vor: folgt verkabeln. -
Seite 7: Bedienung
LLGEMEINE EDIENUNG Einschalten (Power On) Obere Grenzfrequenz einstellen Stellen Sie die Stromversorgung des Subwoofers her.Verwenden HINWEIS: Steht der LFE/NORMAL-Schalter 6 auf LFE, hat Sie dazu nicht die Stromanschlüsse an der Rückseite Ihres dieser Regler keine Funktion. Setzen Sie einen Dolby Digital- Receivers. -
Seite 8: Room Adaptive Bass Optimization System ™ (R.a.b.o.s. ™ )
™ DAPTIVE PTIMIZATION YSTEM R.A.B.O.S. von Infinity ist ein einfach zu bedienendes, raffiniertes Tests mit R.A.B.O.S. durchführen System, mit dem sich die Wiedergabe tiefer Frequenzen kalibrie- Bei den folgenden Anweisungen gehen wir davon aus, dass Sie ren lässt. Es wurde so ausgelegt, dass es mit dem aktiven Sub- Ihren Subwoofer bereits installiert haben und dabei die woofer Cascade Model Twelve bestens harmoniert. -
Seite 9: Inhalt Der R.a.b.o.s.test-Cd
Bei RMSL handelt es sich um ein batteriebetriebenes, handli- am unteren Ende der Anzeigeskala auf. In diesem Fall iches Messgerät zum Erfassen akustischer Werte. Infinity hat es müssen Sie die Batterie ersetzen. speziell für R.A.B.O.S. entwickelt.Auf der Vorderseite des Geräts... - Seite 10 Schalldruckpegel erstmals einstellen Drücken Sie Play .Achten Sie genau auf das RSLM, während › Titel 3 abgespielt wird: Sollte die Anzeige Spitzenwerte ober- In den folgenden Abschnitten stellen Sie den Schalldruckpegel halb 0 dB anzeigen (die Überlastanzeige leuchtet nicht mehr), der Wiedergabe so ein, dass er sich für alle nötigen Tests müssen Sie den Pegelregler 5 ein wenig zurückdrehen, bis eignet.
- Seite 11 Jeder der folgenden Titel erzeugt einen tieffrequenten Testton. Sobald Sie die 23 Messungen durchgeführt haben, können Sie Der Frequenzbereich dieser Tests erstreckt sich von 100 Hz bis die Messdaten analysieren und korrigierend eingreifen. Ein hinunter zu 20 Hz. Die jeweilige Frequenz eines Tests wird vollständig ausgefülltes Messblatt kann etwa so aussehen, wie vorher angesagt.
- Seite 12 An dieser Stellen können Sie die gemessenen Werte Bandbreite STOP auch in den R.A.B.O.S.-Assistenten eingeben – Das Frequenzband, auf das der R.A.B.O.S.-Equalizer Einfluss diesen finden Sie auf unserer Webseite unter nimmt, lässt sich in 21 Schritten zwischen 5% und 50% einer www.infinitysystems.com.Auf der Basis dieser Werte berechnet Oktave einstellen.
- Seite 13 Die Bandbreitenwahl einsetzen Bitte lesen Sie die folgenden Anweisungen sorgfältig durch. Das vorliegende Beispiel sieht vielleicht nicht gerade so aus, wie das Messblatt, das Sie eben ausgefüllt haben. Konzentrieren Sie sich auf das Konzept und die Techniken, die wir Ihnen vorstellen. Über Einzelfälle sprechen wir später. Abbildung 13.
- Seite 14 Der Zeiger auf dem Schieber zeigt die richtige Bandbreitenein- Bedenken Sie bitte bei der Suche nach dem passend- stellung an.Tragen Sie diese Prozentzahl in das Feld „Width“ auf sten Beispiel, dass dessen Verlauf das Wichtige ist und nicht Ihrem Messblatts ein. In unserem Beispiel beträgt die Bandbreite etwa bestimmte Frequenzen oder Pegel.
- Seite 15 Beispiel 2. Zwei Resonanzspitzen Beispiel 3. Frequenzeinbruch neben einer Resonanzspitze Abbildung 16. Zwei Resonanzspitzen Dieses Messergebnis weist zwei Resonanzspitzen mit annähernd gleicher Amplitude und Bandbreite auf. In einem solchen Fall müssen Sie sich für eine der beiden Resonanzspitzen ent- scheiden. Hierbei wird sich die Resonanzspitze mit der höheren Frequenz stets eher unangenehm bemerkbar machen.
- Seite 16 1. Nehmen Sie eine neue Testposition ein.Wählen Sie dann den Arbeiten Sie mit der Bandbreitenschablone, wie vorher be- Titel mit jener Frequenz, die dem tiefsten Punkt des Frequenzein- schrieben. Legen Sie die senkrechte Mittellinie der Schablone bruchs entspricht. Im ersten Beispiel der Abbildungen 18 würden über die senkrechte Mittellinie am oberen Resonanzpunkt der Sie Titel 13 mit einer Frequenz von 56 Hz abspielen.
-
Seite 17: Den R.a.b.o.s.-Equalizer Einstellen
1. Nehmen Sie eine neue Testposition ein.Wählen Sie dann den Den R.A.B.O.S.-Equalizer einstellen Titel mit jener Frequenz, die dem tiefsten Punkt des Frequenz- Nun, da Sie alle Messungen vorgenommen und die Daten einbruchs entspricht. In dem Beispiel aus Abb. 20 würden Sie Titel interpretiert haben, verfügen Sie über die nötigen Informati- 14 mit einer Frequenz von 52 Hz und Titel 18 mit einer Frequenz onen, die Equalizer der Subwoofer einzustellen. - Seite 18 Setzen Sie mehr als einen Subwoofer ein, sollten Sie alle Abschließende Feineinstellung des Systems gleichzeitig kalibrieren. Gehen Sie zu Titel 51 der R.A.B.O.S.-Test-CD. Drücken Sie Play › Stellen Sie die Regler so ein, wie im Messblatt eingetragen: Erhöhen Sie die Lautstärke des Systems, bis das RSLM –10 dB an- Jeder Wert auf dem Messblatt entspricht einer Rastereinstel- zeigt.
-
Seite 19: Pflege Und Wartung
Gerät oder an einem Kabel. Möchten Sie Ihren Subwoofer reparieren oder warten lassen, wenden Sie sich an Ihren lokalen Fachhändler. Besuchen Sie uns im Internet unter www.infinity.de, um einen Fachhändler in Ihrer Nähe zu finden. WICHTIG: Bitte heften Sie die Kaufquittung an diese Bedienungsanleitung an und heben Sie die Unterlagen an einem sicheren Ort auf. - Seite 20 Frequency Width Frequency Width CASCADE MODEL TWELVE...
- Seite 21 Frequency Width Frequency Width CASCADE MODEL TWELVE...
-
Seite 22: Technische Daten
19 kg Gewicht: Infinity strebt ständig danach, vorhandene Produkte weiter zu entwickeln und zu verbessern, ebenso wie neue Produkte zu entwickeln. Technische Daten und Einzelheiten der Konstruktion, wie in dieser Anleitung und sonstigen Veröffentlichungen von Infinity beschrieben, können sich daher ohne vorherige Ankündigung ändern. -
Seite 23: Ihre Notizen
LATZ FÜR OTIZEN... - Seite 24 Infinity Systems, 250 Crossways Park Drive, Woodbury, NY 11797 USA 516.674.4INF (4463) (nur USA) Harman Deutschland GmbH & Co. KG • Hünderstraße 1 • D-74080 Heilbronn • Telefon: +49 7131 480 0 • www.infinity.de Infinity, Harman International und MMD sind Marken der Harman International Industries, Incorporated in den Vereinigten Staaten und/oder anderen Ländern.
