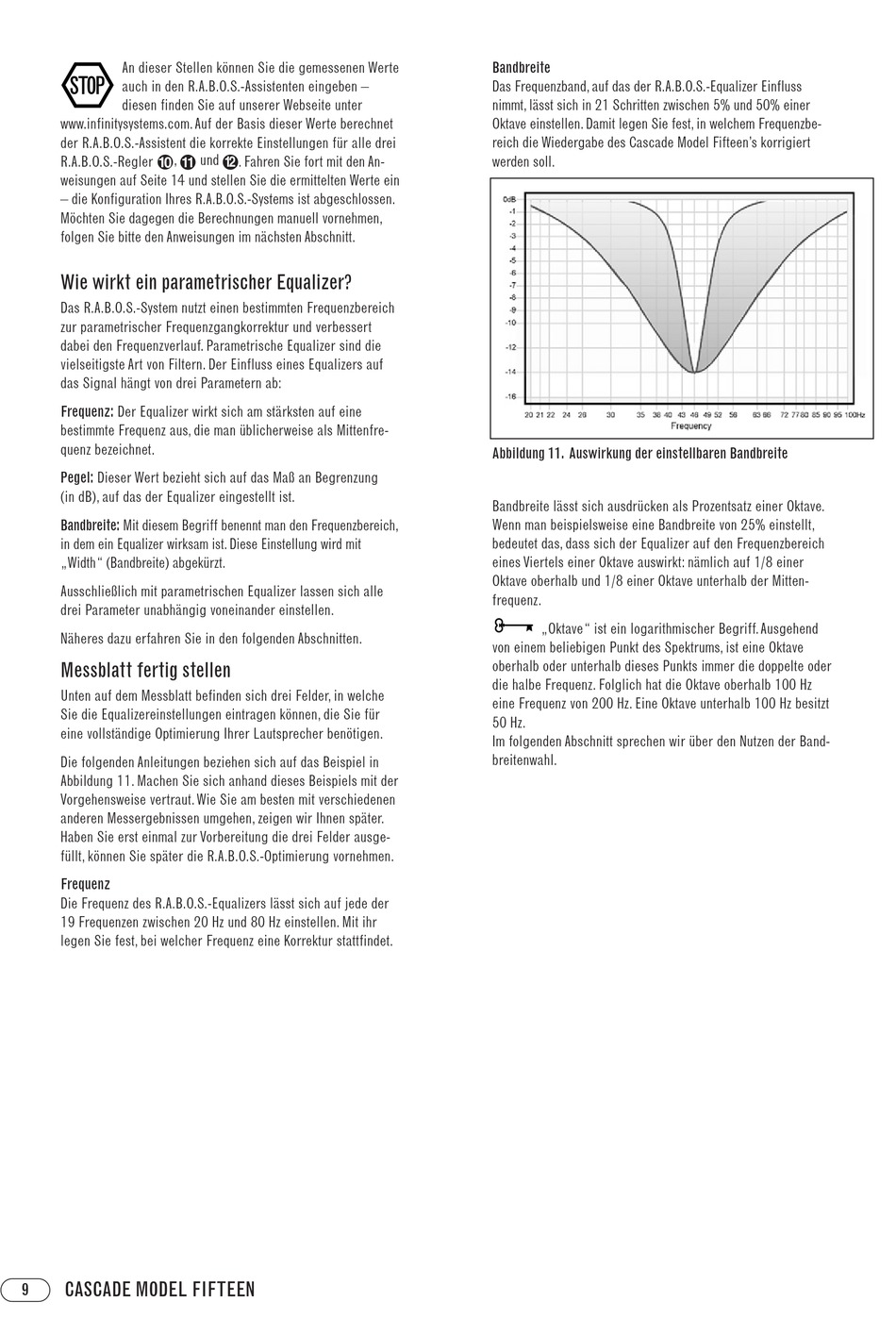

An dieser Stellen können Sie die gemessenen Werte
STOP
auch in den R.A.B.O.S.-Assistenten eingeben –
diesen finden Sie auf unserer Webseite unter
www.infinitysystems.com.Auf der Basis dieser Werte berechnet
der R.A.B.O.S.-Assistent die korrekte Einstellungen für alle drei
R.A.B.O.S.-Regler 9 , A und B. Fahren Sie fort mit den An-
weisungen auf Seite 14 und stellen Sie die ermittelten Werte ein
– die Konfiguration Ihres R.A.B.O.S.-Systems ist abgeschlossen.
Möchten Sie dagegen die Berechnungen manuell vornehmen,
folgen Sie bitte den Anweisungen im nächsten Abschnitt.
Wie wirkt ein parametrischer Equalizer?
Das R.A.B.O.S.-System nutzt einen bestimmten Frequenzbereich
zur parametrischer Frequenzgangkorrektur und verbessert
dabei den Frequenzverlauf. Parametrische Equalizer sind die
vielseitigste Art von Filtern. Der Einfluss eines Equalizers auf
das Signal hängt von drei Parametern ab:
Frequenz: Der Equalizer wirkt sich am stärksten auf eine
bestimmte Frequenz aus, die man üblicherweise als Mittenfre-
quenz bezeichnet.
Pegel: Dieser Wert bezieht sich auf das Maß an Begrenzung
(in dB), auf das der Equalizer eingestellt ist.
Bandbreite: Mit diesem Begriff benennt man den Frequenzbereich,
in dem ein Equalizer wirksam ist. Diese Einstellung wird mit
„Width" (Bandbreite) abgekürzt.
Ausschließlich mit parametrischen Equalizer lassen sich alle
drei Parameter unabhängig voneinander einstellen.
Näheres dazu erfahren Sie in den folgenden Abschnitten.
Messblatt fertig stellen
Unten auf dem Messblatt befinden sich drei Felder, in welche
Sie die Equalizereinstellungen eintragen können, die Sie für
eine vollständige Optimierung Ihrer Lautsprecher benötigen.
Die folgenden Anleitungen beziehen sich auf das Beispiel in
Abbildung 11. Machen Sie sich anhand dieses Beispiels mit der
Vorgehensweise vertraut. Wie Sie am besten mit verschiedenen
anderen Messergebnissen umgehen, zeigen wir Ihnen später.
Haben Sie erst einmal zur Vorbereitung die drei Felder ausge-
füllt, können Sie später die R.A.B.O.S.-Optimierung vornehmen.
Frequenz
Die Frequenz des R.A.B.O.S.-Equalizers lässt sich auf jede der
19 Frequenzen zwischen 20 Hz und 80 Hz einstellen. Mit ihr
legen Sie fest, bei welcher Frequenz eine Korrektur stattfindet.
CASCADE MODEL FIFTEEN
9
Bandbreite
Das Frequenzband, auf das der R.A.B.O.S.-Equalizer Einfluss
nimmt, lässt sich in 21 Schritten zwischen 5% und 50% einer
Oktave einstellen. Damit legen Sie fest, in welchem Frequenzbe-
reich die Wiedergabe des Cascade Model Fifteen's korrigiert
werden soll.
Abbildung 11. Auswirkung der einstellbaren Bandbreite
Bandbreite lässt sich ausdrücken als Prozentsatz einer Oktave.
Wenn man beispielsweise eine Bandbreite von 25% einstellt,
bedeutet das, dass sich der Equalizer auf den Frequenzbereich
eines Viertels einer Oktave auswirkt: nämlich auf 1/8 einer
Oktave oberhalb und 1/8 einer Oktave unterhalb der Mitten-
frequenz.
„Oktave" ist ein logarithmischer Begriff.Ausgehend
von einem beliebigen Punkt des Spektrums, ist eine Oktave
oberhalb oder unterhalb dieses Punkts immer die doppelte oder
die halbe Frequenz. Folglich hat die Oktave oberhalb 100 Hz
eine Frequenz von 200 Hz. Eine Oktave unterhalb 100 Hz besitzt
50 Hz.
Im folgenden Abschnitt sprechen wir über den Nutzen der Band-
breitenwahl.
