LIA 0608HWCF M - LIA 0911HWCF M

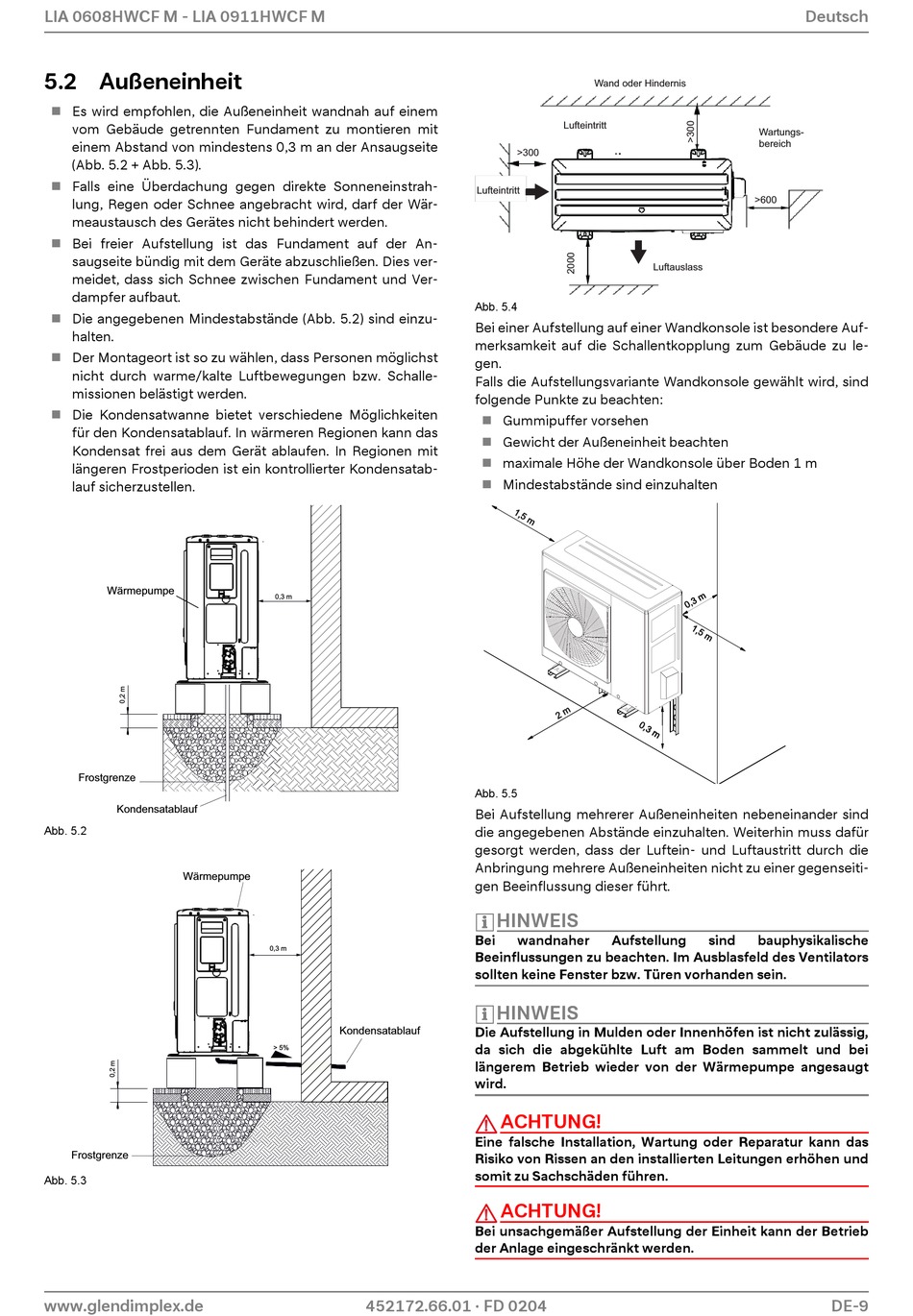

5.2 Außeneinheit
Es wird empfohlen, die Außeneinheit wandnah auf einem
vom Gebäude getrennten Fundament zu montieren mit
einem Abstand von mindestens 0,3 m an der Ansaugseite
(Abb. 5.2 + Abb. 5.3).
Falls eine Überdachung gegen direkte Sonneneinstrah-
lung, Regen oder Schnee angebracht wird, darf der Wär-
meaustausch des Gerätes nicht behindert werden.
Bei freier Aufstellung ist das Fundament auf der An-
saugseite bündig mit dem Geräte abzuschließen. Dies ver-
meidet, dass sich Schnee zwischen Fundament und Ver-
dampfer aufbaut.
Die angegebenen Mindestabstände (Abb. 5.2) sind einzu-
halten.
Der Montageort ist so zu wählen, dass Personen möglichst
nicht durch warme/kalte Luftbewegungen bzw. Schalle-
missionen belästigt werden.
Die Kondensatwanne bietet verschiedene Möglichkeiten
für den Kondensatablauf. In wärmeren Regionen kann das
Kondensat frei aus dem Gerät ablaufen. In Regionen mit
längeren Frostperioden ist ein kontrollierter Kondensatab-
lauf sicherzustellen.
Wärmepumpe
Frostgrenze
Kondensatablauf
Abb. 5.2
Wärmepumpe
Frostgrenze
Abb. 5.3
www.glendimplex.de
0,3 m
0,3 m
Kondensatablauf
> 5%
452172.66.01 · FD 0204
Wand oder Hindernis
Lufteintritt
>300
Lufteintritt
Abb. 5.4
Bei einer Aufstellung auf einer Wandkonsole ist besondere Auf-
merksamkeit auf die Schallentkopplung zum Gebäude zu le-
gen.
Falls die Aufstellungsvariante Wandkonsole gewählt wird, sind
folgende Punkte zu beachten:
Gummipuffer vorsehen
Gewicht der Außeneinheit beachten
maximale Höhe der Wandkonsole über Boden 1 m
Mindestabstände sind einzuhalten
Abb. 5.5
Bei Aufstellung mehrerer Außeneinheiten nebeneinander sind
die angegebenen Abstände einzuhalten. Weiterhin muss dafür
gesorgt werden, dass der Luftein- und Luftaustritt durch die
Anbringung mehrere Außeneinheiten nicht zu einer gegenseiti-
gen Beeinflussung dieser führt.
HINWEIS
Bei
wandnaher
Aufstellung
Beeinflussungen zu beachten. Im Ausblasfeld des Ventilators
sollten keine Fenster bzw. Türen vorhanden sein.
HINWEIS
Die Aufstellung in Mulden oder Innenhöfen ist nicht zulässig,
da sich die abgekühlte Luft am Boden sammelt und bei
längerem Betrieb wieder von der Wärmepumpe angesaugt
wird.
ACHTUNG!
Eine falsche Installation, Wartung oder Reparatur kann das
Risiko von Rissen an den installierten Leitungen erhöhen und
somit zu Sachschäden führen.
ACHTUNG!
Bei unsachgemäßer Aufstellung der Einheit kann der Betrieb
der Anlage eingeschränkt werden.
Deutsch
Wartungs-
bereich
>600
Luftauslass
sind
bauphysikalische
DE-9
