APROLI 280/700
Robusto
ARM BEFESTIGUNG
Um den Arm zu montieren, ist es erforderlich, dass der Motor mit Spannung versorgt wird, so dass er die Vierkantwelle in die
Öffnungsrichtung des Tors drehen kann.
Aproli 280/700 Robusto
EINSTELLUNG DER SCHUBKRAFT
Um die Schubkraft beim Öffnen und Schließen einzustellen, drehen Sie die
entsprechenden Einstellschrauben unter der Abdeckung, wie abgebildet
(Abb. 10).

MONTAGE DER FRONTABDECKUNG

Wenn die Einstellungen abgeschlossen sind, montieren Sie zuerst die Abdeckung des Antriebs und sichern Sie sie mit den Schrauben.
Schließen Sie dann die Klappe mit dem Schlüssel (Abb. 11).
Ölhydraulischer Antrieb mit Gelenkarm für äußere
Anwendung für Drehtore mit großen Pfeilern
linke Ausführung
Aproli 280/700 Robusto
rechte Ausführung
8

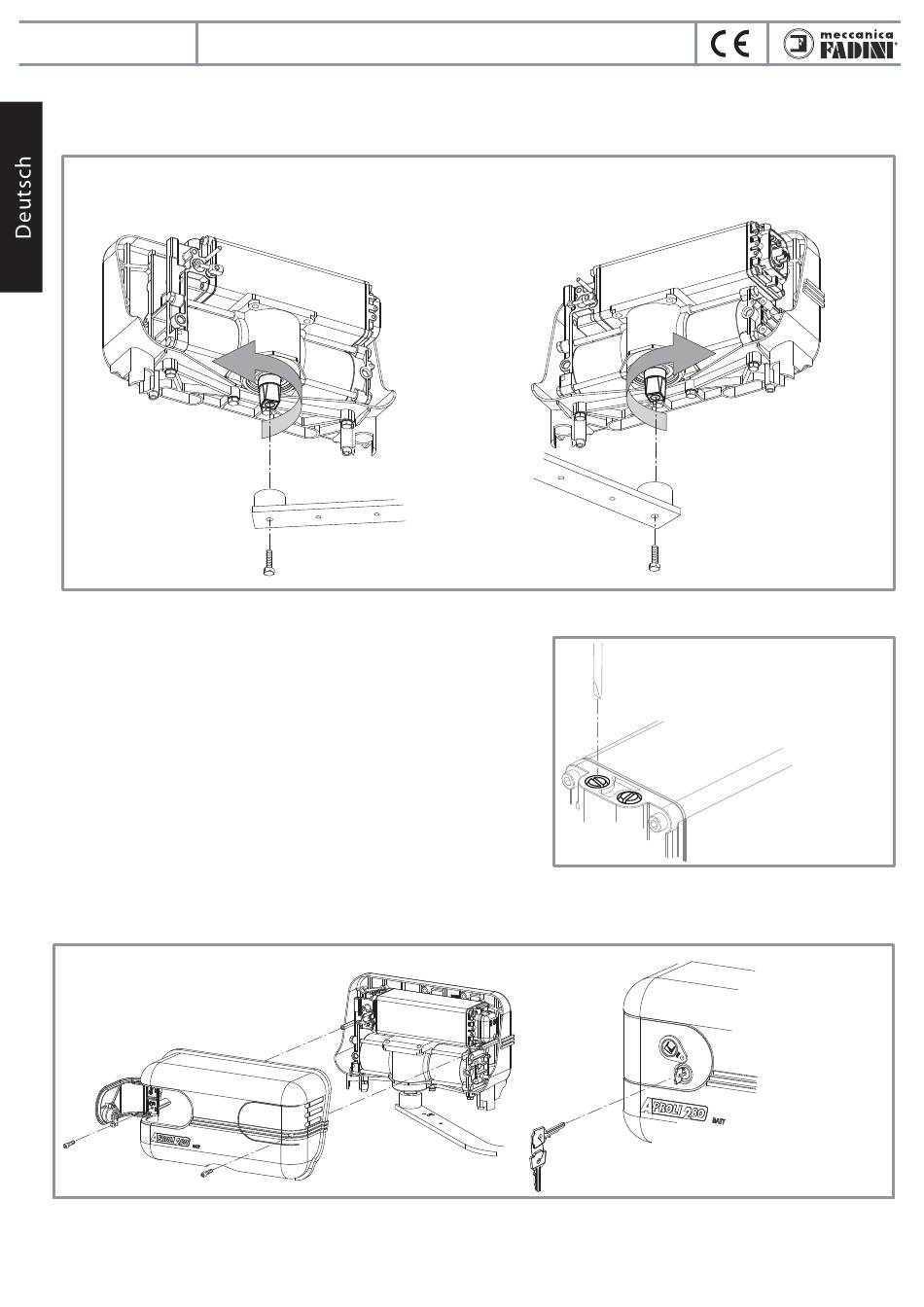

Abb. 9
ROTE Schraube: Kraft beim Schließen
GRÜNE Schraube: Kraft beim Öffnen
im Uhrzeigersinn = + Kraft
gegen den Uhrzeigersinn = - Kraft
Abb. 10
Abb. 11
