APROLI 280/700
Robusto

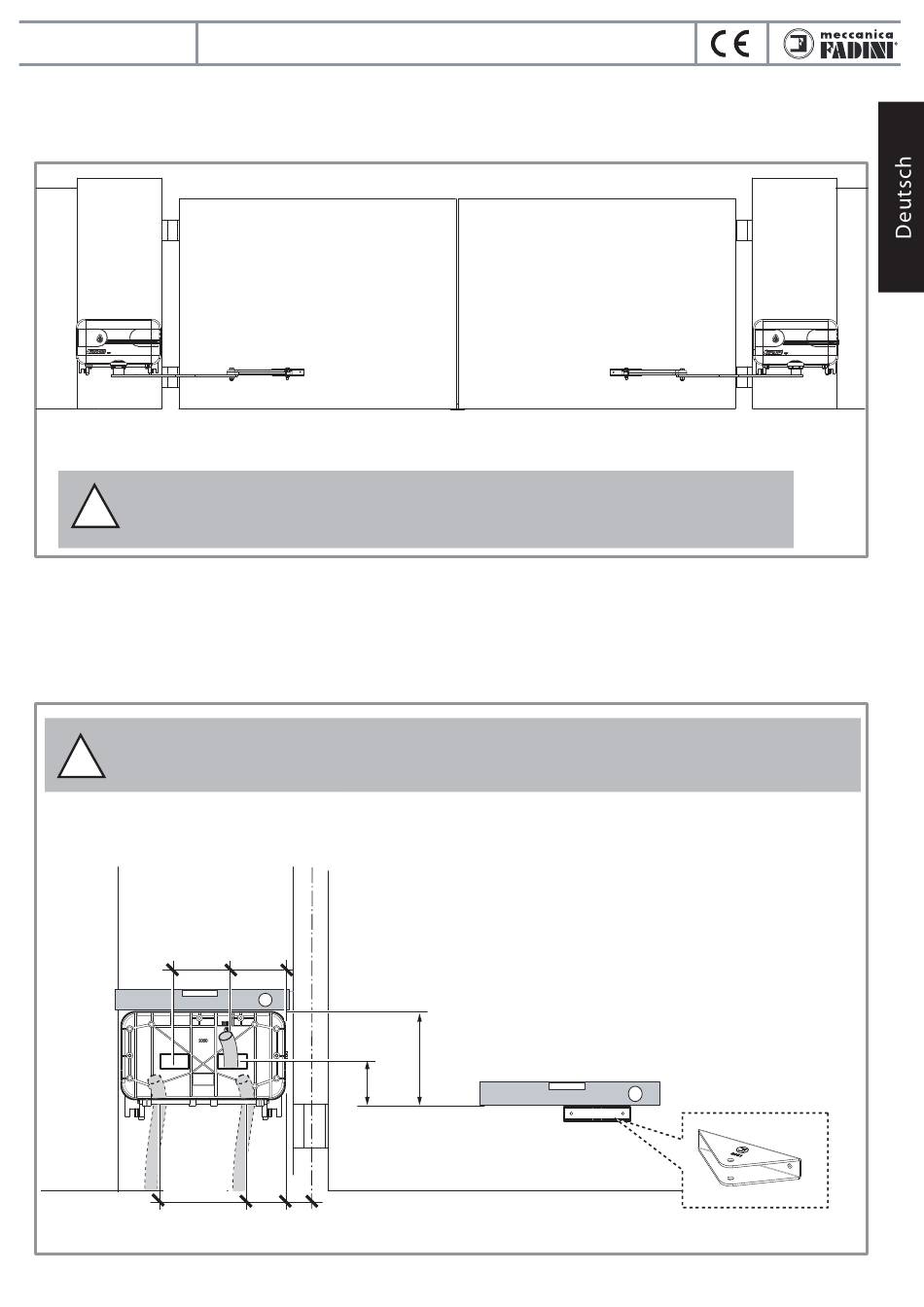

APROLI 280/700 ROBUSTO LINKE UND RECHTE AUSFÜHRUNG
Aproli 280/700 Robusto ist in der rechten oder linken Ausführung lieferbar, für die Installation auf der rechten oder linken Seite (bei
geschlossenem Tor, Ansicht von Innen): Diese Unterscheidung ist wichtig, weil die Drehwelle von Aproli 280/700 Robusto werkseitig
bereits eingestellt ist, um auf der rechten oder linken Seite des Tores installiert zu werden.
Aproli 280/700 Robusto
linke Ausführung
Aproli 280/700 Robusto, als Standardversion, werkseitig voreingestellt für die Installation
!
auf der rechten oder linken Seite, Tor in geschlossener Position.
VORBEREITENDER SCHRITT, PRÜFEN DER BEFESTIGUNGSPUNKTE
Es ist erforderlich, dass der Arm in einem strukturellen Punkt an dem Tor befestigt ist.
Die Befestigung der hinteren Befestigungsplatte hängt von diesem Punkt ab und folglich auch die Position/der Ausgang der Röhre
für die elektrischen Verbindungen und die Spannungsversorgung (Abb. 4).
Die Befestigungsplatte am Torpfeiler hat zwei Öffnungen auf der Rückseite und zwei darunter: Auf diese Weise kann er den
Anforderungen jeder Anwendung gerecht werden (Abb. 4).
WICHTIG: Es ist erforderlich, dass der Gelenkarm in einer strukturellen Position am Tor befestigt ist, die
am besten geeignet ist, da die stärkste und robusteste Punkt ist. Die Position der Befestigungsplatte am
!
Torpfeiler und damit des elektrischen Stromkabeleinlasses muss folglich festgelegt werden.
140
Befestigungs-
Platte
am Torpfeiler
180 mm
Ölhydraulischer Antrieb mit Gelenkarm für äußere
Anwendung für Drehtore mit großen Pfeilern
Ansicht von Innen
130
235
115
A
110
5
Aproli 280/700 Robusto
rechte Ausführung
Abb. 3
Winkel zur
Befestigung
des Arms am
Torflügel
Abb. 4
