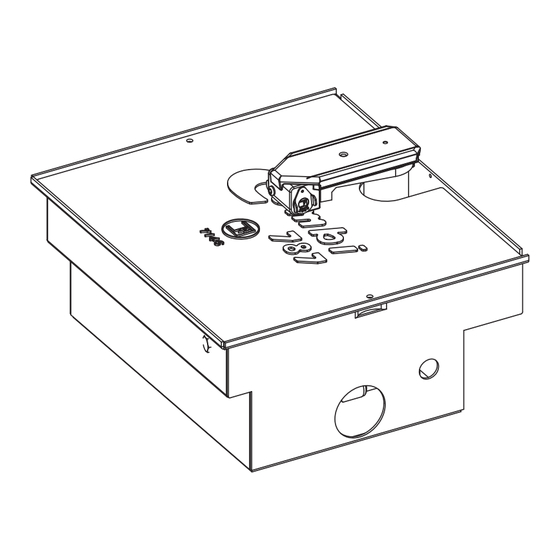

fadini COMBI 787 Montageanleitung

Ölhydraulischer unterflur-antrieb für drehtore
Vorschau ausblenden Andere Handbücher für COMBI 787:

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
IT
Libretto di istruzioni
GB Instructions manual
FR
Notice d'instructions
DE Montageanleitung
ES
Manual de instrucciones
Automazione oleodinamica interrata per cancelli a battente
Oil-hydraulic underground operator for swinging gates
Automation hydraulique enterrée pour portails à battant
Automatización hidráulica enterrada para puertas batientes
EN 13241
EN 12453
EN 12445
pag.
pages
14 - 19
page
20 - 25
Seite
26 - 31
pàg.
COMBI 787
Ölhydraulischer Unterflur-Antrieb für Drehtore
2 - 7
8 - 13

Werbung

loading

Verwandte Anleitungen für fadini COMBI 787

Inhaltszusammenfassung für fadini COMBI 787

  • Seite 1 20 - 25 Seite Manual de instrucciones 26 - 31 pàg. COMBI 787 Automazione oleodinamica interrata per cancelli a battente Oil-hydraulic underground operator for swinging gates Automation hydraulique enterrée pour portails à battant Ölhydraulischer Unterflur-Antrieb für Drehtore Automatización hidráulica enterrada para puertas batientes...
  • Seite 2 DICHIARAZIONE DI CONFORMITÀ CE del costruttore: Meccanica Fadini snc (Via Mantova, 177/A - 37053 Cerea - VR - Italy) dichiara sotto la propria responsabilità che COMBI 787 è conforme alla direttiva macchine 2006/42/CE, inoltre: viene commercializzato per essere installato come "impianto automatizzato", con accessori e componenti originali indicati dalla Ditta Costruttrice.
  • Seite 3 COMBI 787 per cancelli a battente IMPORTANTE: È PREFERIBILE USARE SEMPRE LE BATTUTE DI APERTURA E DI CHIUSURA A TERRA. IN MANCANZA DI ESSE, COMBI 787 È PREDISPOSTO PER L’INSTALLAZIONE DELLE BATTUTE ALL'INTERNO DELLA CASSA DI FONDAZIONE. ANTA DESTRA ANTA SINISTRA...
  • Seite 4 INSTALLARE COMBI 787 DENTRO LE CASSE DI FONDAZIONE Inserire e fissare con i 4 prigionieri Combi 787 all'interno delle casse di fondazione: non c'è distinzione tra Combi 787 destro e Combi 787 sinistro. Stringere bene a fondo i 4 prigionieri esagonali.
  • Seite 5 Combi 787 sull'anta Grasso Braccio con lo sblocco Particolare del levismo su Combi 787 sinistro manuale sull'anta REGOLAZIONE DELLE BATTUTE DI APERTURA E CHIUSURA (se non presenti a terra). ATTENZIONE: LA DITTA COSTRUTTRICE CONSIGLIA SEMPRE L’UTILIZZO DELLE BATTUTE DI APERTURA E CHIUSURA DELL'ANTA A TERRA.

  • Seite 6: Registro Di Manutenzione

    ATTENZIONE: questo documento deve contenere gli interventi ordinari e straordinari di installazione, manutenzione, riparazione e le modifiche di intervento svolte con ricambi originali Fadini. Questo documento, come tale, deve essere disponibile alle ispezioni da parte di organismi autorizzati, e una copia deve essere consegnata all’utilizzatore finale.
  • Seite 7 Peso max singola anta 1.000 kg Temperatura di esercizio -20 °C +80 °C Lunghezza max singola anta Tipo di olio Oil Fadini - cod. 708L Rotazione albero 110° VERSIONI Coppia di lavoro 250-400 Nm - Con freno in apertura e chiusura...
  • Seite 8 Meccanica Fadini snc (Via Mantova, 177/A - 37053 Cerea - VR - Italy) declares under own responsibility that: COMBI 787 complies with the 2006/42/CE Machinery Directive, and also that it is sold to be installed in an “automatic system”, along with original accessories and components as indicated by the manufacturing company. An automatic gate operator is, by law, a “machinery”...
  • Seite 9 COMBI 787 for swinging gates NOTE WELL: IT IS PREFERABLE TO ALWAYS FIT GROUND GATE STOPS. SHOULD THIS NOT BE POSSIBLE, COMBI 787 IS DESIGNED SO THAT GATE STOPS CAN BE FITTED INTO THE FOUNDATION BOX. RIGHT GATE LEFT GATE...
  • Seite 10 ON THE LEFT GATE ON THE RIGHT GATE Rotate the shaft about 30-40° in the direction opposite to the opening of the gate (towards the outside), manually with Combi 787 released, or electrically by providing a temporary power connection setup.
  • Seite 11 Grease Arm connected to the Details of the lever system Combi 787 left gate release shoe ADJUSTMENT OF THE OPENING AND CLOSING GATE STOPS (if case no ground fitting is allowed). ATTENTION: THE MANUFACTURING COMPANY RECOMMENDS TO INSTALL OPENING AND CLOSING GATE STOPS PREFERABLY ON GROUND.

  • Seite 12: Maintenance Record

    NOTE WELL: this document must record any ordinary and extraordinary services including installation, maintenance, repairs and replacements to be made only by using Fadini original spare parts. This document, for the data included in it, must be made available to authorized inspectors/officers, and a copy of it must be handed over the end user/s.
  • Seite 13 0,85 l/1' Max. gate weight per leaf 1.000 kg Working temperature -20 °C +80 °C Max. gate width per leaf Oil type Oil Fadini - Item 708L Shaft rotation 110° VERSIONS Working torque 250-400 Nm - Braking in opening and closing...
  • Seite 14 DECLARATION DE CONFORMITE CE: Meccanica Fadini snc (Via Mantova, 177/A - 37053 Cerea - VR - Italy) déclare sous sa propre responsabilité que COMBI 787 est conforme à la directive machines 2006/42/CE, en outre: est commercialisée pour être installée comme “installation automatisée”, avec les accessoires et les composants originaux indiqués par l’entreprise de construction.
  • Seite 15 à battant IMPORTANT: IL EST PRECONISE D'UTILISER TOUJOURS LES BUTEES D'ARRET EN OUVERTURE ET EN FERMETURE AU SOL. SI CELA N'EST PAS POSSIBLE, LE COMBI 787 EST PREPARE POUR L' INSTALLATION DES BUTEES DANS LE COFFRE DE FONDATION.
  • Seite 16 INSTALLER LES COMBI 787 DANS LES COFFRES DE FONDATION Mettre les Combi 787 dans les coffres de fondation et les fixer avec les 4 goujons: il n'y a pas des différences entre le Combi 787 droit et le Combi 787 gauche.
  • Seite 17 Gaisse Bras avec le déverrouillage Détail du système de leviers sur le Combi 787 gauche manuel sur le vantail REGLAGE DES BUTEES D'OUVERTURE ET FERMETURE (si elles ne sont pas fixées au sol). ATTENTION: L'ENTREPRISE DE CONTRUCTION CONSEILLE TOUJOURS D'INSTALLER AU SOL LES BUTEES EN OUVERTURE ET EN FERMETURE DU VANTAIL.

  • Seite 18: Carnet D'entretien

    ATTENTION: Ce document contient le registre des installations, entretiens, réparations et améliorations ordinaires et extraordinaires, tout fait en utilisant les pièces originales FADINI. Ce document, en tant que tel, doit être disponible pour inspections par organismes compétents, et une copie doit être remise à...
  • Seite 19 0,85 l/1' Poids maximal vantail 1.000 kg Température de service -20 °C +80 °C Largeur maximale vantail Huile Oil Fadini - cod. 708L Rotation arbre 110° VERSIONS Couple de travail 250-400 Nm - Avec freinage à l'ouverture et à la fermeture Diamètre vérin...
  • Seite 20 Risikoanalyse unter Verwendung CE-KONFORMITÄTSERKLÄRUNG des Herstellers: Meccanica Fadini snc (Via Mantova, 177/A - 37053 Cerea - VR - Italy) erklärt hiermit auf eigene verantwortung, dass: COMBI 787 mit der Richtlinie 2006/42/CE übereinstimmt: muss als "automatisches System" vermarkt und installiert werden, einschliesslich originale Zubehör- und Bauteile, wie von der Herstellerfirma empfohlen.
  • Seite 21 COMBI 787 für Drehtore WICHTIG: ES WIRD EMPFOHLEN DIE ENDANSCHLÄGE BEIM ÖFFNEN UND SCHLIEßEN AM BODEN ZU VERWENDEN. WENN SIE NICHT VORHANDEN SIND, DANN IST COMBI 787 FÜR DIE INSTALLATION DER ENDANSCHLÄGE INNERHALB DES UNTERFLURGEHÄUSES VORGESEHEN. RECHTER TORFLÜGEL LINKER TORFLÜGEL ANSCHWEISSEN DES TORFLÜGELS AUF DER ENTRIEGELUNGSPLATTE...
  • Seite 22 COMBI 787 für Drehtore INSTALLATION VON COMBI 787 IN DIE UNTERFLURGEHÄUSE Combi 787 in das Unterflurgehäuse einsetzen und mit den 4 Stiften befestigen: Es gibt keinen Unterschied zwischen Combi 787 rechts und Combi 787 links. Die 4 sechskantigen Befestigungsstiften festziehen.
  • Seite 23 Fett Arm mit manuellen Detailzeichnung des Hebelmechanismus Entriegelung auf dem Torflügel auf Combi 787 Linke Version EINSTELLUNG DER ENDANSCHLÄGE BEIM ÖFFNEN UND BEIM SCHLIESSEN (wenn am Boden nicht vorhanden sind). ACHTUNG: DER HERSTELLER EMPFIEHLT IMMER DIE ENDANSCHLÄGE BEIM ÖFFNEN UND SCHLIESSEN AM BODEN ZU MONTIEREN.
  • Seite 24 WARNUNG: Dieses Dokument muss die ordentlichen und außerordentlichen Eingriffe enthalten, die für die Installation, für die Wartung, für die Reparatur und alle Änderungen die mit Original-Ersatzteilen Fadini durchgeführt wurden. Dieses Dokument muss für die Inspektionen von berechtigten Stellen vorhanden sein, sowie eine Kopie muss an den Endbenutzer geliefert werden.
  • Seite 25 Durchsatz Hydraulikpumpe - P3 0,85 l/1' Torflügel Max. Gewicht 1.000 kg Betriebstemperatur -20 °C +80 °C Torflügel Max. Breite Öl-Typ Oil Fadini - Art. 708L Drehwinkel 110° AUSFÜHRUNGEN Arbeit Drehmoment 250-400 Nm - Mit Bremsung beim Öffnen und Schließen Zylinderdurchmesser...
  • Seite 26 DECLARACION DE CONFORMIDAD CE del fabricante : Meccanica Fadini snc (Via Mantova, 177/A - 37053 Cerea - VR - Italy) declara bajo su propia responsabilidad que el COMBI 787 es conforme a la directiva maquinas 2006/42/CE, además: ha de ser vendido y instalado como "sistema automatizado", incluyendo los accesorios y componentes según lo recomendado por el fabricante.
  • Seite 27 COMBI 787 para puertas batientes IMPORTANTE: SE PREFIERRE UTILIZAR SIEMPRE LAS BATUTAS DE APERTURA Y CIERRE EN TIERRA. SE FALTAN, EL COMBI 787 ESTA PREDISPUESTO PARA LA INSTALACCION DE LAS BATUTAS EN LA CAJA DE CIMENTACIÓN. HOJA DERECHA HOJA IZQUIERDA SOLDADURA DE LA HOJA SOBRE LA PLACA DEL DESBLOQUEO Colocar la hoja sobre la placa de desbloqueo, hacer una alienacion del axis respetar las señales de referencia y en linea...
  • Seite 28 INSTALAR LOS COMBI 787 EN LAS CAJAS DE CIMENTACIÓN Insertar y fijar con los 4 los Combi 787 dentro de las cajas de cimentación, non esta diferencias entre Combi 787 derecho y Combi 787 izquierdo. Apretar bien las 4 tuercas hexagonales.
  • Seite 29 Gràsa Brazo con el desbloqueo Particular de la biela sobre el Combi 787 izquierdo manual sobre la hoja REGULACION DE LOS GOLPES DE APERTURA Y CIERRE (si no presente en tierra). ATENCION: LA EMPRESA CONSTRUCTORA CONSEJA SIEMPRE LA PRESENCIA DE LOS GOLPE DE APERTURA Y CIERRA DE LA HOJA A TIERRA.

  • Seite 30: Registro De Mantenimiento

    ADVERTENCIA: Este documento debe contener la instalación ordinaria y extraordinaria, mantenimiento, reparación y modificaciones de intervención realizadas con repuestos originales Fadini. Este documento, como tal, debe estar disponible para las inspecciones por organismos autorizados y una copia debe ser entregado al usuario final.
  • Seite 31 Peso maximo hoja 1.000 kg Temperatura de funcionamiento -20 °C +80 °C Maxima longitud de hoja Tipo de aceite Oil Fadini - Cód. 708L La rotación del eje 110° VERSIONES Funcionamiento de los pares 250-400 Nm - Con freno en apertura y cierre Diámetro pistón...
  • Seite 32 COMBI 787 Via Mantova, 177/A - 37053 Cerea (VR) Italy Direttiva 2012/19/UE Smaltimento dei materiali elettrici ed elettronici Ph. +39 0442 330422 Fax +39 0442 331054 VIETATO GETTARE NEI RIFIUTI info@fadini.net - www.fadini.net MATERIALI NOCIVI PER L’AMBIENTE 20220506...
