APROLI 280/700
Robusto
ALLGEMEINE INFORMATIONEN ÜBER DAS PRODUKT
Aproli 280/700 Robusto ist ein ölhydraulischer Antrieb für die externe Anwendung, der mit einem Gelenkarm ausgestattet ist,
der zum Öffnen und Schließen von auf großen Pfeilern montierten Drehtoren entwickelt wurde. Aproli 280/700 Robusto ist in
der rechten oder linken Ausführung (Ansicht von innen des Tors) lieferbar. Aproli 280/700 Robusto ist bereits werkseitig zum
Anschluss des Bewegungsarm, rechts oder links, eingestellt.
Es ist ein ölhydraulisches Produkt und hat alle Vorteile, die solche Systeme bieten können, wie Zuverlässigkeit, sanfte Bewegungen,
einstellbare Schubkraft, die durch Nieder- und Hochdruckventile gesteuert wird, und Flexibilität, da es für die meisten Arten von
Drehtoren geeignet ist.
Schnell und einfach zu installieren. Die Druckguss-Aluminium-Rückplatte wird mittels Spreizbolzen an der Torsäule befestigt und
stützt die innere Antriebseinheit aus verzinktem Stahl und Aluminium und ist mit Schrauben befestigt.
Die Drehwelle ist aus gehärtetem Stahl gefertigt, um eine langfristige Zuverlässigkeit zu gewährleisten.
Der Gelenkarm (linke oder rechte Ausführung) besteht aus Druckguss-Aluminium und hat den Vorteil, dass sein letzter Abschnitt
in drei verschiedenen Stufen eingestellt werden kann, um jegliche Installationsanforderungen auch bei großen Säulen zu
erfüllen.
Der Antrieb ist in der Ausführung mit hydraulischem beidseitigem Blockierung lieferbar.
Für den automatischen Betrieb von Aproli 280/700 Robusto ist es erforderlich, dass eine elektronische Steuerung Typ Elpro extern
an einem geschützten Ort angebracht wird. Abhängig von den Anforderungen des Benutzers können die Funktionen entweder
vollautomatisch oder halbautomatisch gewählt werden.
Das System wurde entwickelt, um mit Zubehör zusammenzuarbeiten, das den richtigen Betrieb bei voller Sicherheit und
Zuverlässigkeit gewährleistet, so dass es für alle öffentlichen oder privaten Anwendungen geeignet ist.
Eine Abdeckung aus Polykarbonat schützt die innere Antriebseinheit und eine Klappe ermöglicht nur einen autorisierten Zugriff
zu den Steuerventilen mittels eines kodierten Schlüssels für die folgenden Operationen: Einstellung des Nieder- und
Hockdruckventils, manuelle Entriegelung und Entfernung der selben Abdeckung.

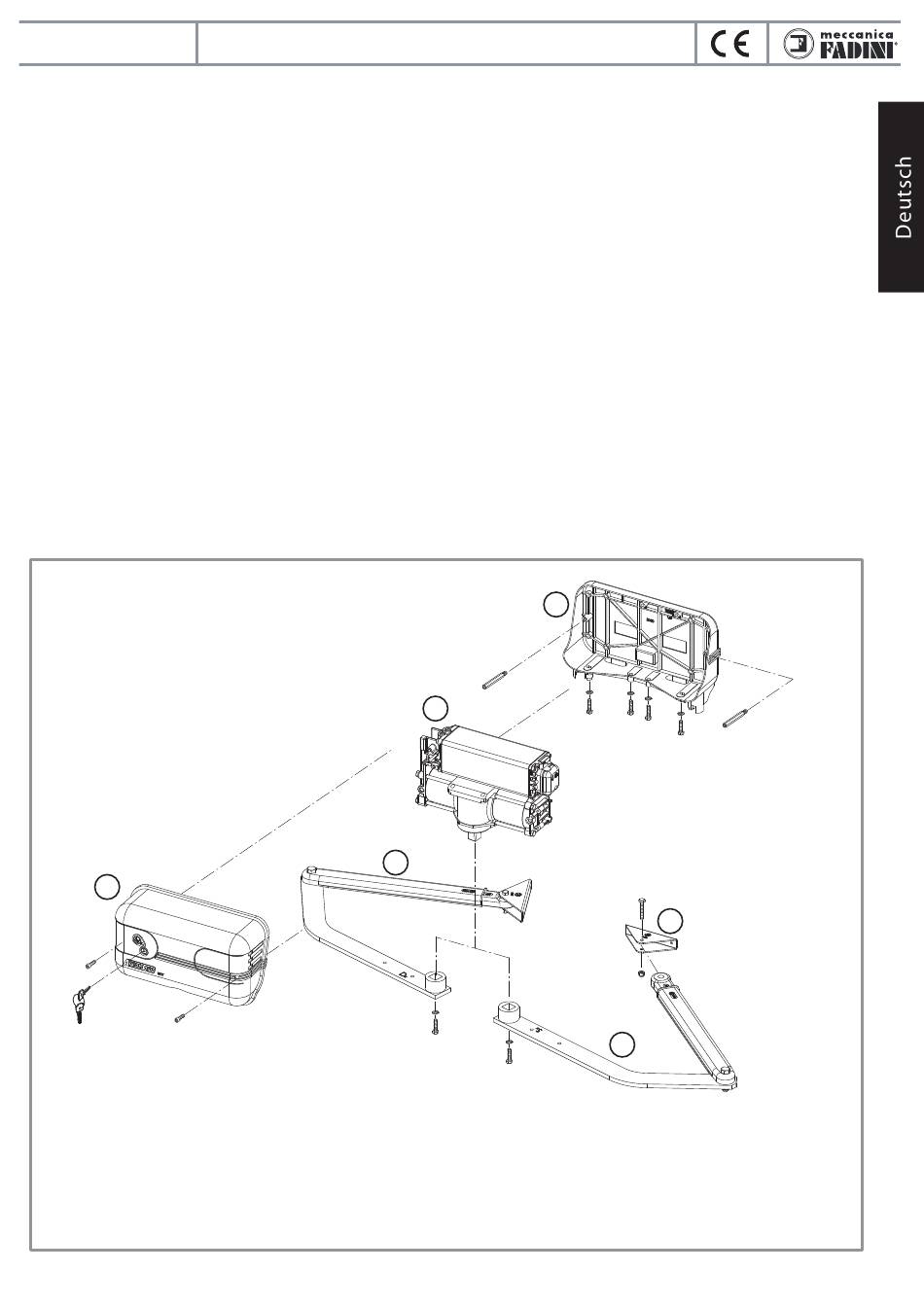

BESTANDTEILE
3
1 - Befestigungsplatte am Tor Pfeiler
2 - Motorpumpe-Zylinder Baugruppe Aproli 280/700 Robusto, rechts oder links
3 - Schutzabdeckung mit Klappe und codiertem Schlüssel für die Handentriegelung
4 - Rechter Gelenkarm
5 - Linker Gelenkarm
6 - Winkel zur Befestigung am Tor
Ölhydraulischer Antrieb mit Gelenkarm für äußere
Anwendung für Drehtore mit großen Pfeilern
2
4
1
5
3
6
Abb. 1
