APROLI 280/700
Robusto

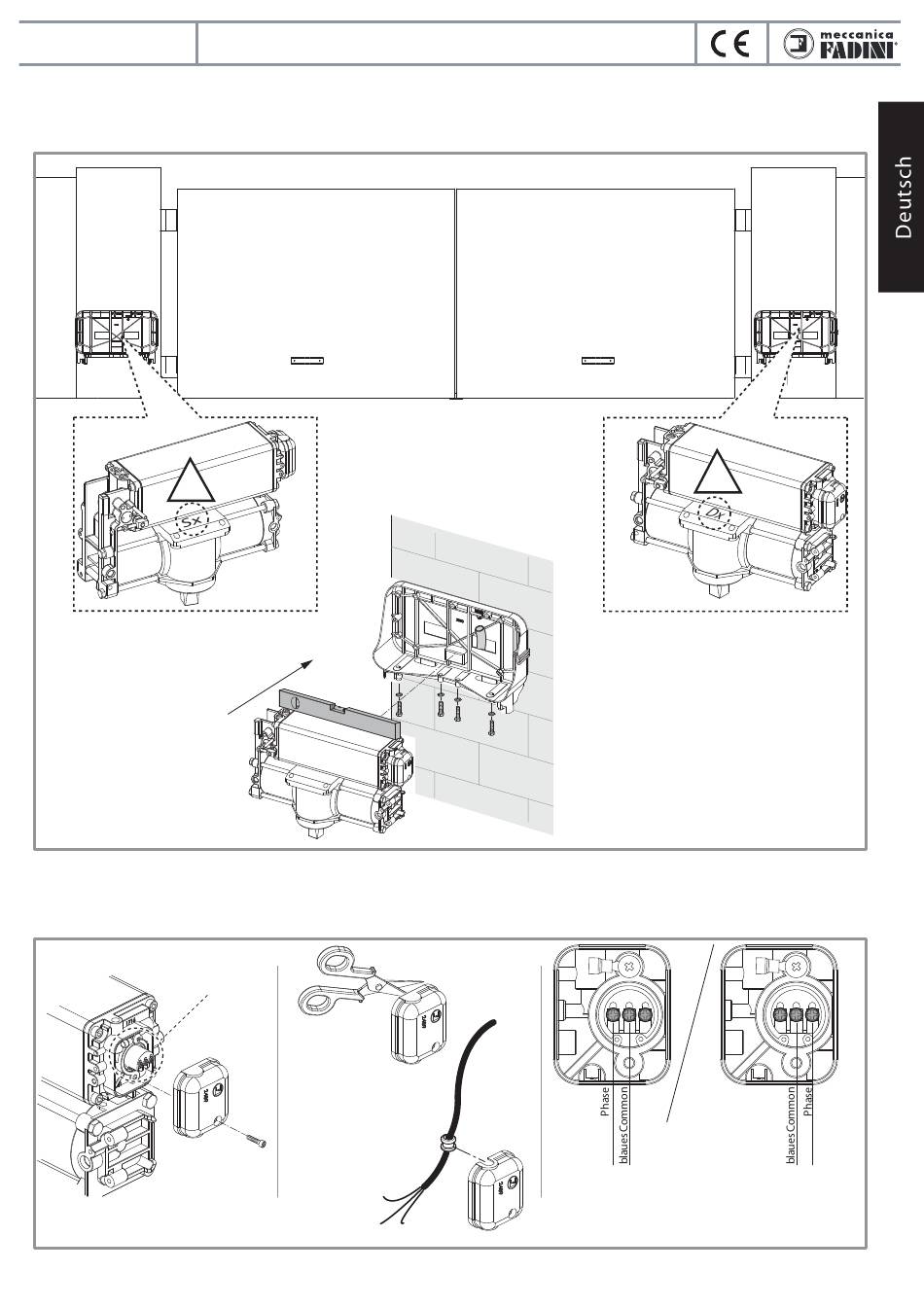

BEFESTIGUNG VON APROLI 280/700 ROBUSTO AN DER HINTEREN PLATTE
Setzen Sie Aproli 280/700 Robusto in die Ankerplatte ein; Die rechte und die linke Version wurden mit den Abkürzungen Dx und Sx
auf dem Aluminiumguss versehen, wie in Abb. 7 gezeigt.
!
Aproli 280/700 Robusto
linke Ausführung
STROMVERSORGUNG FÜR DIE ERSTE BEWEGUNGEN
Entfernen Sie die Abdeckung vom Klemmbrett, um auf die Stromanschlüsse zuzugreifen.
Machen Sie einen Schlitz für den Durchgang des Stromkabels, das in die Leitöse eingeführt wird (Abb. 8).
Stromanschluss
Klemmen
Ölhydraulischer Antrieb mit Gelenkarm für äußere
Anwendung für Drehtore mit großen Pfeilern
Toransicht von innen
Sx
Dx
230 Vac - 50 Hz
Sollte sich die Welle in die falsche
Richtung drehen, versorgen Sie die
andere Phase mit Strom
7
!
Aproli 280/700 Robusto
rechte Ausführung
Abb. 7
230 Vac - 50 Hz
Abb. 8
