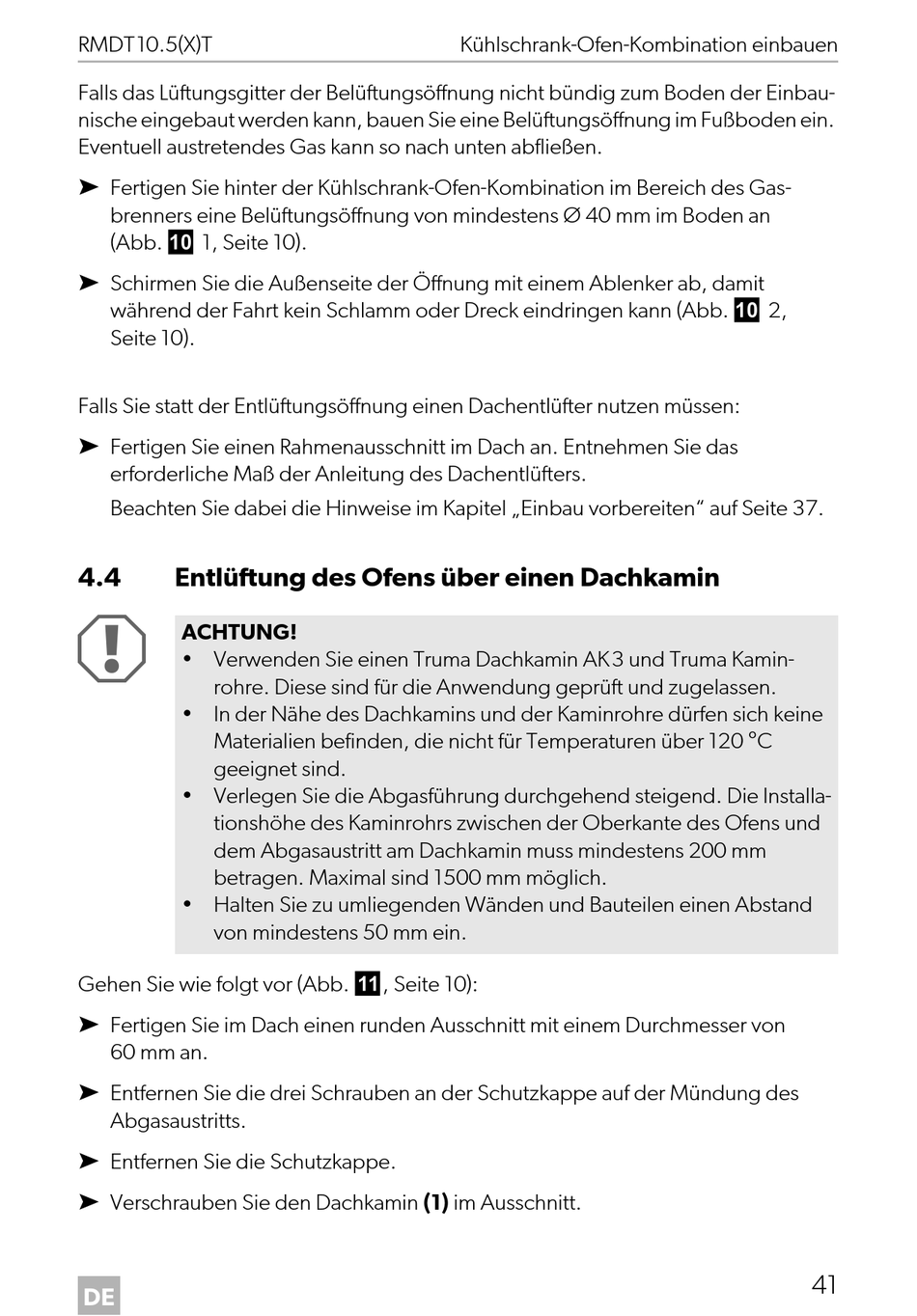

RMDT10.5(X)T
Falls das Lüftungsgitter der Belüftungsöffnung nicht bündig zum Boden der Einbau-
nische eingebaut werden kann, bauen Sie eine Belüftungsöffnung im Fußboden ein.
Eventuell austretendes Gas kann so nach unten abfließen.
➤ Fertigen Sie hinter der Kühlschrank-Ofen-Kombination im Bereich des Gas-
brenners eine Belüftungsöffnung von mindestens Ø 40 mm im Boden an
(Abb. 0 1, Seite 10).
➤ Schirmen Sie die Außenseite der Öffnung mit einem Ablenker ab, damit
während der Fahrt kein Schlamm oder Dreck eindringen kann (Abb. 0 2,
Seite 10).
Falls Sie statt der Entlüftungsöffnung einen Dachentlüfter nutzen müssen:
➤ Fertigen Sie einen Rahmenausschnitt im Dach an. Entnehmen Sie das
erforderliche Maß der Anleitung des Dachentlüfters.
Beachten Sie dabei die Hinweise im Kapitel „Einbau vorbereiten" auf Seite 37.
4.4 Entlüftung des Ofens über einen Dachkamin
A
ACHTUNG!
• Verwenden Sie einen Truma Dachkamin AK3 und Truma Kamin-
rohre. Diese sind für die Anwendung geprüft und zugelassen.
• In der Nähe des Dachkamins und der Kaminrohre dürfen sich keine
Materialien befinden, die nicht für Temperaturen über 120 °C
geeignet sind.
• Verlegen Sie die Abgasführung durchgehend steigend. Die Installa-
tionshöhe des Kaminrohrs zwischen der Oberkante des Ofens und
dem Abgasaustritt am Dachkamin muss mindestens 200 mm
betragen. Maximal sind 1500 mm möglich.
• Halten Sie zu umliegenden Wänden und Bauteilen einen Abstand
von mindestens 50 mm ein.
Gehen Sie wie folgt vor (Abb. a, Seite 10):
➤ Fertigen Sie im Dach einen runden Ausschnitt mit einem Durchmesser von
60 mm an.
➤ Entfernen Sie die drei Schrauben an der Schutzkappe auf der Mündung des
Abgasaustritts.
➤ Entfernen Sie die Schutzkappe.
➤ Verschrauben Sie den Dachkamin (1) im Ausschnitt.
DE
Kühlschrank-Ofen-Kombination einbauen
41
