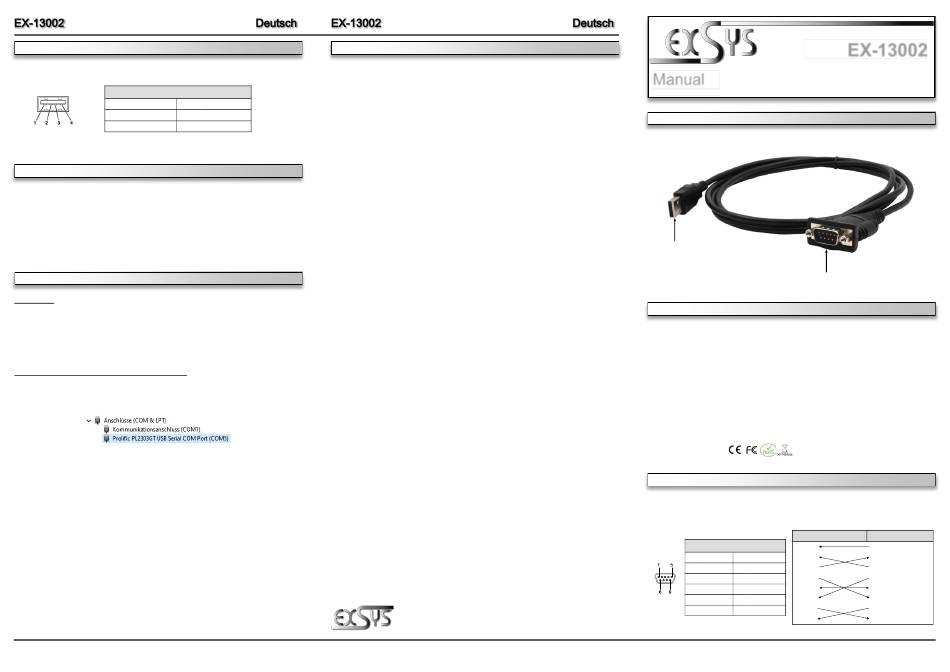

ANSCHLÜSSE & STATUS LED'S
USB 2.0 A-Stecker:
USB 2.0 A-Stecker
Pin
Signal
Pin
1
VCC
3
2
DATA-
4
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC's
gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-13002 geben. Bei Unklar-
heiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Schließen Sie die EX-13002 an eine USB A-Buchse Ihres PC's an.
2.
Jetzt können Sie Ihren PC starten und mit dem Punkt „Treiber Installation" fortfahren.
TREIBER INSTALLATION
Windows
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem automatisch den Adapter
und installiert diesen! Falls die Treiber nicht automatisch installiert werden sollten, laden Sie
bitte als erstes den Treiber auf unserer Homepage (www.exsys-shop.de) herunter. Nun wählen
Sie den Ordner Ihres Betriebssystems aus und installieren Sie die Treiber. Folgen Sie den
Installationsanweisungen und schließen Sie die Installation ab. Wichtig! Starten Sie Ihren PC
nach der Installation neu.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „Anschlüsse (COM & LPT)"
folgenden Eintrag sehen:
Ist dieser oder ein ähnlicher Eintrag vorhanden, ist die EX-13002 richtig installiert.
2
REINIGUNG
Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht faserndes
Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte
darauf Achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden. Verwenden
Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch!
Signal
DATA+
GND
Deutschland:
Schweiz:
EXSYS Vertriebs GmbH
EXSYS Vertriebs GmbH
Industriestrasse 8
Dübendorfstrasse 17
61449 Steinbach
8602 Wangen
www.exsys.ch
www.exsys.de
3
Manual
Vers. 1.0 / 28.09.22
LAYOUT
USB 2.0 A-Plug
for connection to PC
S1: 9 Pin Serial RS-232 Connector
DESCRIPTION & TECHNICAL INFORMATION
The EX-13002 is a module for converting USB 2.0 to RS-232 interface with FIFO 16C550 port
for connecting high speed serial RS-232 peripheral devices (e.g. modem, plotter etc.). The EX-
13002 is equipped with a USB 2.0 A-Plug for connection to the PC and a RS-232 serial 9 pin
connector for terminal devices. The USB module is hot plug & play capable. No jumpers and
settings are required for I/O address and interrupt settings, as the settings are automatically
made by the system BIOS and when the operating system is installed.
Compatibility:
USB 1.1, 2.0 & 3.2
Operating Systems:
Windows 9.x / ME / 2000 / XP / Vista / 7 / 8.x / 10 / 11 / Server 20xx/
Linux / MAC
Connectors:
1x USB 2.0 A-Plug, 1x 9 Pin Serial RS-232 Connector
Extent of delivery:
EX-13002, Manual
Certificates:
CONNECTORS & STATUS LED'S
RS-232 Pin Assignments:
DB 9M
RS-232 Cable Wiring
DB9 (EX-13002)
9 Pin Serial RS-232 Connector
1 DCD
Pin
Signal
Pin
Signal
2 RXD
3 TXD
1
DCD
6
DSR
2
RXD
7
RTS
4 DTR
5 GND
3
TXD
8
CTS
6 DSR
4
DTR
9
RI
7 RTS
5
GND
8 CTS
4
EX-13002
RS-232 (Device)
1 DCD
2 RXD
3 TXD
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
