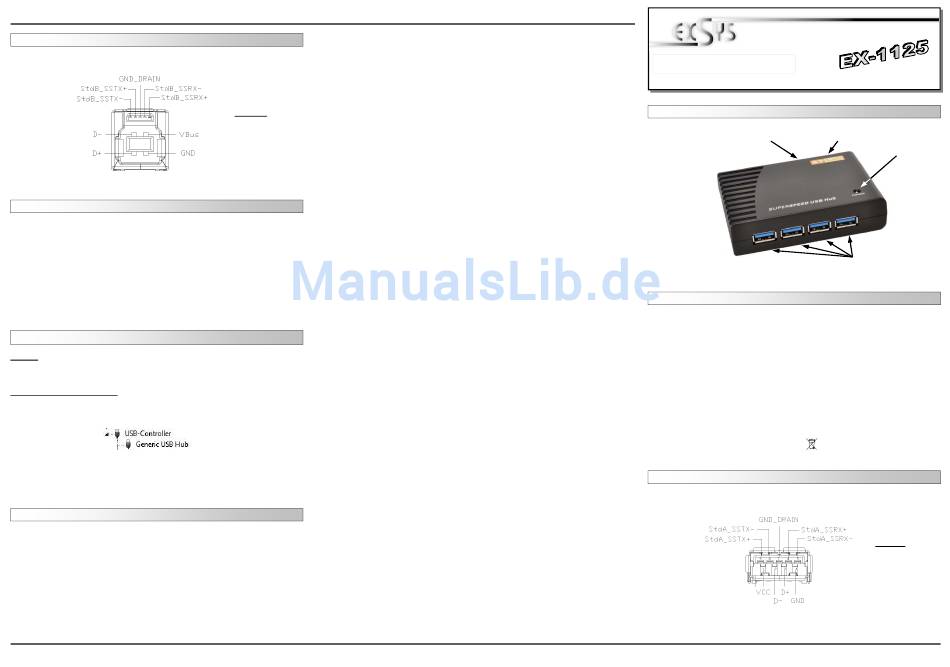

CONNECTORS
USB 3.0 B-Port:
HARDWARE INSTALLATION
Because there are large differences between PC's, we can give you only a general
installation guide for the EX-1125. Please refer your computer's reference manual
whenever in doubt.
1. Connect the USB 3.0 cable to the USB B-Port at the Hub.
2. Connect the power supply to the DC Connector of the Hub.
3. Now connect the other end from the USB 3.0 cable (A-Plug) to the A-Port at your
PC.
DRIVER INSTALLATION
All OS
After the hardware installation OS will recognize the device automatically and install its
drivers.
CHECK INSTALLED DRIVER
Open the >Device manager< . Now you should see at „USB-Controller" the following
new entry:
If you see this or a similar information the device is installed correctly.
CLEANING
For cleaning please use only a dry fluff less cloth and remove the dirt with gently pres-
sure. In the area of the connectors please make sure that no fibres from the cloth re-
main in the connectors. Attention! Never use a moist or wet cloth for cleaning!
5
English English English EX EX- EX - - 1125 1125 1125
Attention!
Never plug in with
force or in wrong
direction.
English English English
AUFBAU
BESCHREIBUNG & TECHNISCHE DATEN

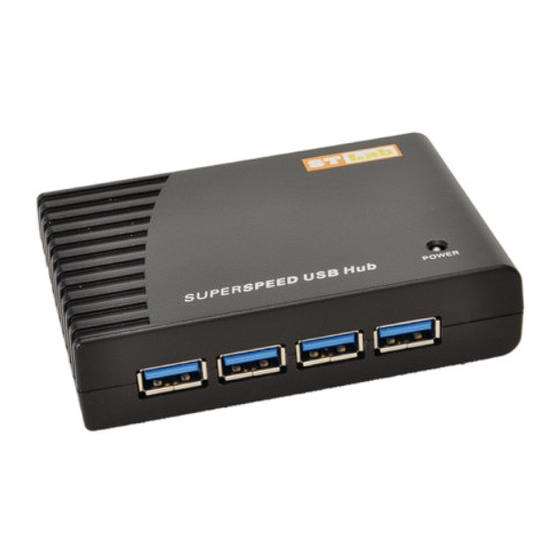

Die EX-1125 ist ein USB 3.0 HUB für bis zu 4 Endgeräte. Die EX-1125 ist mit 4 Ports für
Endgeräte und 1 Port für den Anschluss an den PC ausgestattet. Er unterstützt alle
USB Anschlüsse von 1.1 bis 3.0. Über die externe Stromversorgung per Netzteil können
an jedem Port 900mA zur Verfügung gestellt werden. Der serielle USB 3.0 Bus wird
optimal durch die Leistung des schnellen VIA Chipset unterstützt. Die EX-1125 gewähr-
leistet so eine sichere Datenübertragung und exzellente Performance von bis zu 5Gbit
pro Sekunde! Er unterstützt den Self Powered und Bus Powered Modus. Es ist nicht
möglich die I/O Adressen und Interrupts manuell einzustellen, da die Einstellungen vom
System (BIOS) und beim installieren des Betriebssystems automatisch vorgenommen
werden.
Kompatibilität:
Betriebssysteme:
Anschlüsse:
Lieferumfang:
Zertifikate:
ANSCHLÜSSE
USB 3.0 A-Buchse:
6
Bedienungsanleitung
Bedienungsanleitung
Vers. 1.0 / 23.10.13
USB B-Buchse 5V DC Anschluss für
PC-Anschluss beiliegendes Netzteil
USB 1.1, 2.0 & 3.0
Alle Betriebssysteme
4x USB 3.0 A-Buchse, 1x USB 3.0 B-Buchse, 1x 5V Buchse
EX-1125, Anleitung, USB 3.0 Kabel, Netzteil
CE / FCC / RoHS / WEEE CE DE97424562 / WHQL
CE CE
1
Betriebs LED
USB 1-4:
4 x Externe USB 3.0
A-Buchse für Endgeräte
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt
einstecken.
