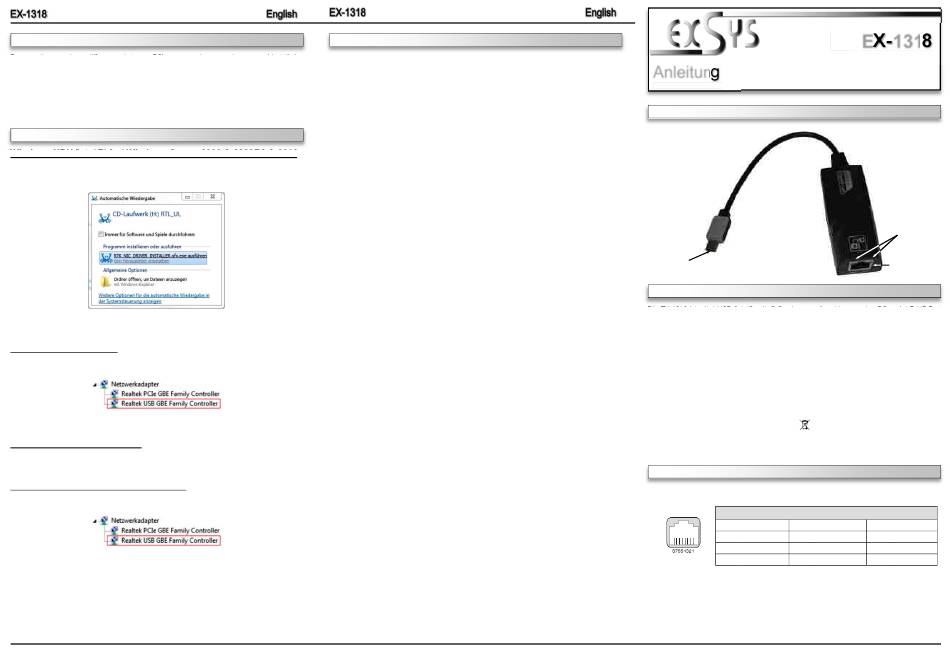

Exsys EX-1318 Anleitung

HARDWARE INSTALLATION
Because there are large differences between PC's, we can give you only a general installation
guide for the EX-1318. Please refer your computer's reference manual whenever in doubt.
1. Connect the EX-1318 to the A-Port at your PC.
2. Now you can connect a network cable at the EX-1318.
DRIVER INSTALLATION
Windows XP/ Vista/ 7/ 8.x/ Windows Server 2003 & 2008R2 & 2012
After the hardware installation Windows will recognize the EX-1318 and show it as „USB
10/100/1000 LAN" in the device manager. The EX-1318 requires the correctly driver. Now will
appear automatically following window:
Now start the „RTK NIC DRIVER" installer. After installation, the EX-1318 is automatically
installed and now you can use it.
CHECK INSTALLED DRIVER
Open the >Device manager<. Now you should see at „Ethernet Adapter" the following new
entry:
If you see this or a similar information the device is installed correctly.
Windows 10 & Server 2012 R2
After the hardware installation, the operating system will recognize the device automatically and
install the drivers.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Open the >Device manager<. Now you should see at „Ethernet Adapter" the following new
entry:
If you see this or a similar information the device is installed correctly.
5
CLEANING
For cleaning please use only a dry fluff less cloth and remove the dirt with gently pressure. In
the area of the connectors please make sure that no fibres from the cloth remain in the connect-
ors. Attention! Never use a moist or wet cloth for cleaning!
6
Anleitung
Vers. 1.1 / 10.07.17
AUFBAU
USB 3.1 (Gen1) C-Stecker
zum Anschluss an PC
BESCHREIBUNG & TECHNISCHE DATEN
Die EX-1318 ist mit 1 USB 3.1 (Gen1) C-Stecker zum Anschluss an den PC und 1 RJ45 Port
ausgestattet. Die EX-1318 ermöglicht Ihnen auf einfachste Weise Ihren Desktop PC oder Ihr
Notebook in ein 10/100/1000Mbps Netzwerk einzubinden oder ein Endgerät anzuschließen. Er
unterstützt alle USB Anschlüsse von 1.1 bis 3.1. Die EX-1318 gewährleistet eine sichere Daten-
übertragung und exzellente Performance von bis zu 5Gbit pro Sekunde auf der USB Schnitt-
stelle! Der RJ45 Anschluss wird durch einen Realtek Chipset unterstützt. Er unterstützt den Bus
Powered Modus. Es ist nicht möglich die I/O Adressen und Interrupts manuell einzustellen, da
die Einstellungen vom System (BIOS) und beim installieren des Betriebssystems automatisch
vorgenommen werden.
Kompatibilität: USB 1.1, 2.0, 3.0 & 3.1 Anschluss / TCP/IP 10/100/1000
Betriebssysteme: Windows XP / Vista/ 7/ 8.x/ 10/ Server 20xx
Anschlüsse: 1x USB 3.1 (Gen1) C-Stecker, 1x RJ45 Gigabit Ethernet Anschluss
Lieferumfang: EX-1318, Anleitung
Zertifikate: CE / FCC / RoHS / WEEE DE97424562
ANSCHLÜSSE
RJ45 Anschluss:
RJ45 Anschluss
Pin Signal Pin
1 BI_DA+ 4 BI_DC+
2 BI_DA- 5
3 BI_DB+ 6
1
EX-1318
Status LED´s
RJ45 Anschluss
Signal Pin Signal
7 BI_DD+
BI_DC- 8 BI_DD-
BI_DB-
