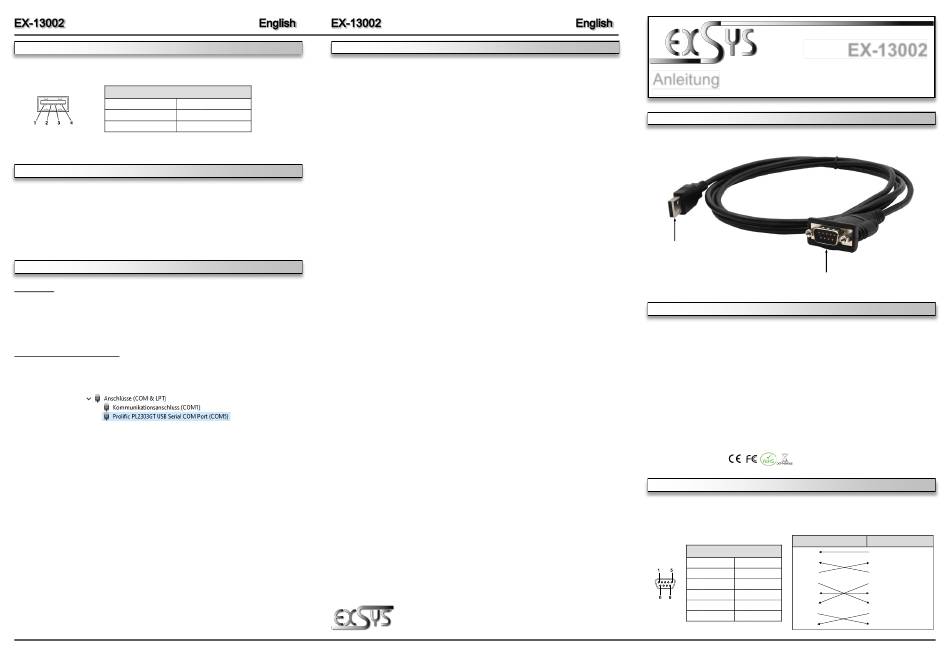

Exsys EX-13002 Anleitung

CONNECTORS & STATUS LED'S
USB 2.0 A-Plug:
USB 2.0 A-Plug
Pin Signal Pin
1 VCC 3
2 DATA- 4
HARDWARE INSTALLATION
Because there are large differences between PC's, we can give you only a general installation
guide for the EX-13002. Please refer your computers reference manual whenever in doubt.
1. Connect the EX-13002 USB to the USB A-Port at the your PC.
2. When you are ready you can start your PC and continue with the point „Driver Installation".
DRIVER INSTALLATION
Windows
After the hardware installation Windows will recognize the device automatically and install the
drivers. If the driver shoul not be installed automatically, please download the driver from our
homepage (www.exsys-shop.de) first. Now select the folder with your operating system and
install the driver. Follow the hardware assistant and finish the installation. Important! Restart
your PC in any case after installing the drivers.
CHECK INSTALLED DRIVER
Open the >Device manager<. Now you should see at „Ports (COM & LPT)" the following new
entry:
If you see this or a similar information the device is installed correctly.
5
CLEANING
For cleaning please use only a dry fluff less cloth and remove the dirt with gently pressure. In
the area of the connectors please make sure that no fibres from the cloth remain in the connect-
ors. Never use a moist or wet cloth for cleaning!
Signal
DATA+
GND
Germany: Switzerland:
EXSYS Vertriebs GmbH EXSYS Vertriebs GmbH
Industriestrasse 8 Dübendorfstrasse 17
61449 Steinbach 8602 Wangen
www.exsys.ch
www.exsys.de
6
Anleitung
Vers. 1.0 / 28.09.22

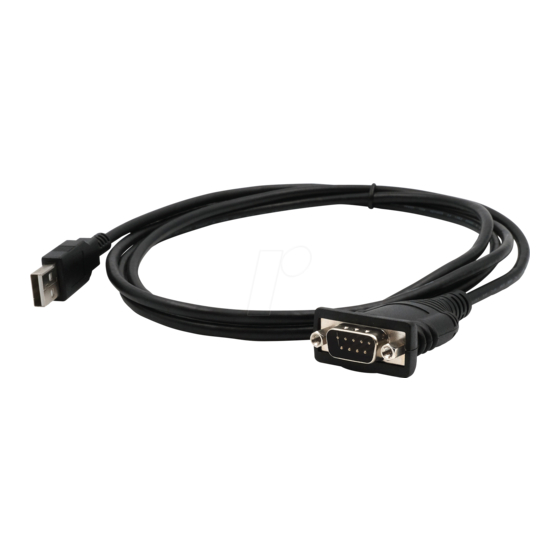

AUFBAU
USB 2.0 A-Stecker
zum Anschluss an PC
S1: 9 Pin Stecker Seriell RS-232
BESCHREIBUNG & TECHNISCHE DATEN
Der EX-13002 ist ein Modul zur Umsetzung von USB 2.0 auf eine RS-232 Schnittstelle mit FIFO
16C550 Port für den Anschluss von High Speed Seriellen RS-232 Peripherie Geräten (z.B.
Modem, Plotter usw.). Die EX-13002 ist mit einem USB 2.0 A-Stecker zum Anschluss an den
PC und einem RS-232 seriellen 9 Pin Stecker für Endgeräte ausgestattet. Das USB Modul ist
Hot Plug & Play fähig. Für die Einstellungen der I/O Adressen und Interrupts sind keine Jumper
und Einstellungen notwendig, da die Einstellungen automatisch vom System BIOS und bei der
Installation des Betriebssystems vorgenommen werden.
Kompatibilität: USB 1.1, 2.0 & 3.2
Betriebssysteme: Windows 9.x / ME / 2000 / XP / Vista / 7 / 8.x / 10 / 11 / Server 20xx/
Linux / MAC
Anschlüsse: 1x USB 2.0 A-Stecker, 1x 9 Pin Stecker Seriell RS-232
Lieferumfang: EX-13002, Anleitung
Zertifikate:
ANSCHLÜSSE & STATUS LED'S
RS-232 Anschlussbelegung:
DB 9M Verdrahtung RS-232
DB9 (EX-13002)
9 Pin Stecker Seriell RS-232 1 DCD
2 RXD
Pin Signal Pin Signal
1 DCD 6 DSR 3 TXD
4 DTR
2 RXD 7 RTS
5 GND
3 TXD 8 CTS
6 DSR
4 DTR 9 RI
7 RTS
5 GND
8 CTS
1
EX-13002
RS-232 (Endgerät)
1 DCD
2 RXD
3 TXD
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
