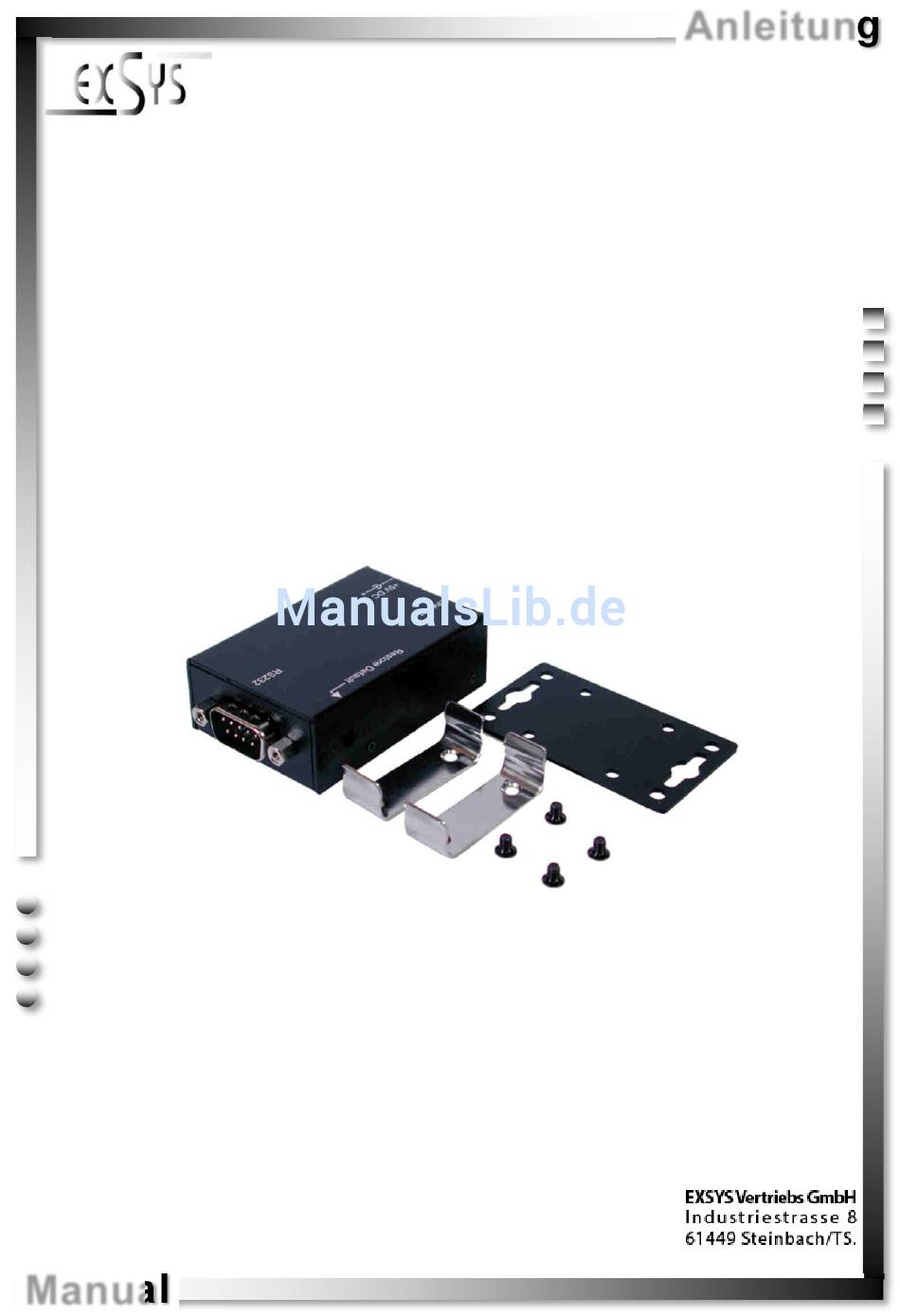

- Seite 1 Anleitung EX-6030 Ethernet/IP zu 1x RS-232 Ethernet/IP to 1x RS-232 Vers. 1.7 / 19.10.17 Manual...
-
Seite 2: Inhaltsverzeichnis
7.2 Installation of the Virtual COM Software ···················································· 23-24 7.3 Configuration of the Virtual COM Software················································· 25-26 7.4 Check the installed COM Ports ····································································· 27 Cleaning ··························································································· 27 Technical Information ·········································································· 28 © Copyright 2017 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 3: Beschreibung

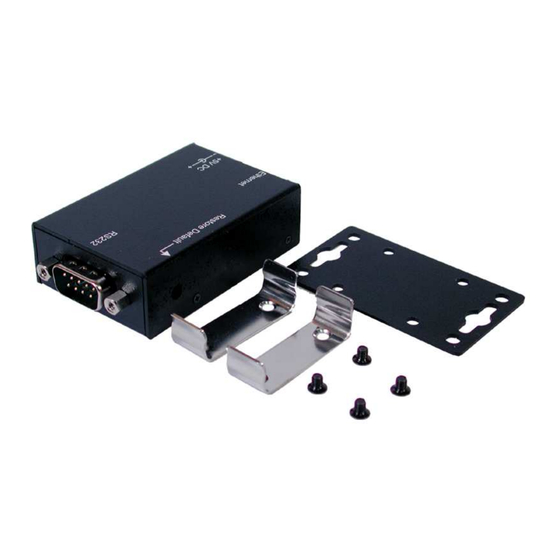

Deutsch 1. Beschreibung Der EX-6030 ist ein Modul zur Umsetzung von Ethernet/IP zu einem RS-232 Anschluss für serielle RS-232 Peripherie Geräte wie z.B. Modem, Plotter, Scanner usw.). Der RS- 232 Anschluss wird über die beiliegende Software in Ihr System integriert oder kann auch per TCP/IP Ansteuerung direkt angesprochen werden. -
Seite 4: Aufbau, Anschlüsse & Led's
1x Seriell 9 Pin D-SUB Stecker 3.2 Anschlüsse DB 9M: Seriell 9 Pin D-SUB Stecker Signal Signal Signal GROUND — RJ45 Anschluss: RJ45 Anschluss Signal Signal Signal BI_DA+ BI_DC+ BI_DD+ BI_DA- BI_DC- BI_DD- BI_DB+ BI_DB- © Copyright 2017 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 5: Led's
2. Verbinden Sie nun die EX-6030 mit einem normalem Patch Kabel (Crossover Kabel nicht erforderlich). 3. Jetzt verbinden Sie Ihr serielles Endgerät mit dem 9 Pin D-SUB Stecker der EX-6030. 4. Schließen Sie jetzt den Stromanschluss des mitgelieferten Netzteils an den DC An- schluss der EX-6030 an stecken Sie den Netzstecker des Netzteils in eine Steckdose. -
Seite 6: Einstellen Der Ip-Adresse
DHCP Funktion im Menü der EX-6030 zu aktivieren. Der Menüpunkt nennt sich „DHCP Client“, die Einstellung muss auf „Enabled“ gestellt werden. In das Menü der EX-6030 kommen Sie in diesem Fall aber nur über einen der 2 folgenden Punkte. - Seite 7 Deutsch 5. Einstellen der IP-Adresse Zum ändern der IP-Adresse klicken Sie im Ethernet Manager auf: „Config” und „Device Settings” Im Auslieferungszustand wird kein Passwort benötigt! Klicken Sie einfach auf „Login“ © Copyright 2017 by EXSYS Vertriebs GmbH. All Rights Reserved...
-
Seite 8: Controller Einstellungen Und Reset
Punkt „Socket Port of Serial I/O” auf „COM Port” einstellen. Wenn Sie über direkte IP Ansteuerung zum Beispiel über Winsock kommunizieren möchten, müssen Sie im Menü der EX-6030 den Punkt „Socket Port of Serial I/O” auf ”TCP Server” einstellen. Falls Sie eine Direktverbindung per Patch Kabel zwischen zwei EX-6030 planen, müs- sen Sie folgende Einstellungen vornehmen: Nr. - Seite 9 EX-6030 Deutsch 6. Controller Einstellungen und Reset © Copyright 2017 by EXSYS Vertriebs GmbH. All Rights Reserved...
-
Seite 10: Virtual Com Software
Laufwerk und öffnen Sie den unten angezeigten Ordner auf der Treiber CD . Starten Sie das Programm „Centossec_Setup.exe“ mit Rechtsklick „Als Administrator ausfüh- ren“. E:\IO_over_IP\Drivers\SEC\Centossec_Setup.exe 7.2 Installation der Virtual COM Software Klicken Sie auf „Next“ © Copyright 2017 by EXSYS Vertriebs GmbH. All Rights Reserved... - Seite 11 Wenn Sie den Haken setzen wird das Programm automatisch gestar- tet, falls Sie das Programm erst zu einem späteren Zeitpunkt manuell starten möchten, dann entfernen Sie den Haken! Klicken Sie auf „Finish“ © Copyright 2017 by EXSYS Vertriebs GmbH. All Rights Reserved...
-
Seite 12: Konfiguration Der Virtual Com Software
Wichtig!!! Das Programm in jedem Fall mit Rechtsklick „Als Administrator ausführen“ starten!!! Klicken Sie auf die Schaltfläche „Add“, um den COM Port der EX-6030 einzufügen. Nun öffnet sich ein neues Fenster. Hier können Sie verschiedene Eingaben für den COM Port der EX-6030 erstellen. - Seite 13 übertragen: Klicken Sie auf „Update all“ um den COM Port in den Geräte Manger zu übertragen. Nun sollte der COM Port im Geräte Manager eingetragen sein. Siehe nächste Abbildung! © Copyright 2017 by EXSYS Vertriebs GmbH. All Rights Reserved...
-
Seite 14: Überprüfen Des Installierten Com Ports
EX-6030 7. Virtual COM Software 7.4 Überprüfen des installierten COM Ports Für die EX-6030 sollte jetzt der Eintrag „ELTIMA Virtual Serial Port (COMx)“ zu se- hen sein. 8. Reinigung Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht fa- serndes Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. -
Seite 15: Technische Daten
Alle über IP und Port Nummer (Direktzugriff Socket Port) Betriebstemperatur: 0° bis 55° Celsius Lagertemperatur: -40° bis 75° Celsius Rel. Luftfeuchtigkeit: 5% bis 95% Stromversorgung: +5 Volt Abmessung: 60,00 x 40,00 x 20,00 mm Gewicht: 400g © Copyright 2017 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 16: Description
EX-6030 1. Description The EX-6030 are plug & play high-speed Ethernet to Serial module. They provide one 9 pin serial connector for serial devices (for example Modem, Plotter, Scanner etc.). The RS-232 connection will be integrated into the system via the included software or can be directly addressed via TCP/IP control. -
Seite 17: Layout, Connections & Led's
1x Serial 9 Pin D-SUB Connector 3.2 Connections DB 9M: Serial 9 Pin D-SUB Connector Signal Signal Signal GROUND — RJ45 Port: RJ45 Port Signal Signal Signal BI_DA+ BI_DC+ BI_DD+ BI_DA- BI_DC- BI_DD- BI_DB+ BI_DB- © Copyright 2017 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 18: Led's
Because there are large differences between PC’s and Networks, we can give you only a general installation guide. Please refer your computer’s reference manual whenever in doubt. 1. Install the EX-6030 according to your wishes at a wall mounting, server rack etc.. Wall Mounting Din-Rail Vertical Din-Rail Horizontal 2. -
Seite 19: Setting The Ip-Address
Address, Gateway and Subnet to the device. If this does not work, it may be ne- cessary to activate the DHCP function in the menu of the EX-6030. The menu point called „DHCP Client“, this setting must be set to „Enabled“. In the menu of the EX-6030, you come with the following 2 points. - Seite 20 English EX-6030 5. Setting the IP-Address To change the IP-Address, click in the Ethernet Manager: „Config” and „Device Settings” No password is required in the Factory Setting! Click „Login“ © Copyright 2017 by EXSYS Vertriebs GmbH. All Rights Reserved...
-
Seite 21: Controller Settings And Reset
English 6. Controller Settings and Reset After switching to the EX-6030 menu and now you will see the image on page 9 on the screen, then you can make the necessary settings. When the changes have been ma- de, please click on the „UPDATE“ button to save the changed settings! If you want to assign a new password, make a note of this, otherwise you will not be able to change the settings of the EX-6030 without the password. - Seite 22 English EX-6030 6. Controller Settings and Reset © Copyright 2017 by EXSYS Vertriebs GmbH. All Rights Reserved...
-
Seite 23: Virtual Com Software
CD into the CD-ROM drive of your PC. Open the folder on the CD and start the program „Centossec_Setup.exe“ with right click "Run as administrator" (see pic- ture below). E:\IO_over_IP\Drivers\SEC\Centossec_Setup.exe 7.2 Installation of the Virtual COM Software Click „Next“ © Copyright 2017 by EXSYS Vertriebs GmbH. All Rights Reserved... - Seite 24 Click „Install“ If you set the hook, the program will start automatically, if you want to start the program manually at a later moment, then remove the hook! Click „Finish“ © Copyright 2017 by EXSYS Vertriebs GmbH. All Rights Reserved...
-
Seite 25: Configuration Of The Virtual Com Software
Important!!! In any case, start the program by right click „Run as Administrator“!!! Click the „Add“ button to insert the COM port of the EX-6030. A new window will open. Here you can create various settings for the COM port of the EX-6030. - Seite 26 Register and Transfer the COM Port into the Device Manager : Click on „Update all“ to transfer the COM port into the device manager. Now the COM port should be entered in the device manager. See next picture! © Copyright 2017 by EXSYS Vertriebs GmbH. All Rights Reserved...
-
Seite 27: Check The Installed Com Ports
In the area of the connectors please make sure that no fibres from the cloth re- main in the connectors. Attention! Never use a moist or wet cloth for cleaning! © Copyright 2017 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 28: Technical Information
All via IP and Port Number (Direct Control Socket Port) Operating Temperature: 32°F to 131°Fahrenheit Storage Temperature: -40°F to 167°Fahrenheit Rel. Humidity: 5% to 95% Power: +5 Volt Size: 60,00 x 40,00 x 20,00 mm Weight: 400g © Copyright 2017 by EXSYS Vertriebs GmbH. All Rights Reserved...
