6.

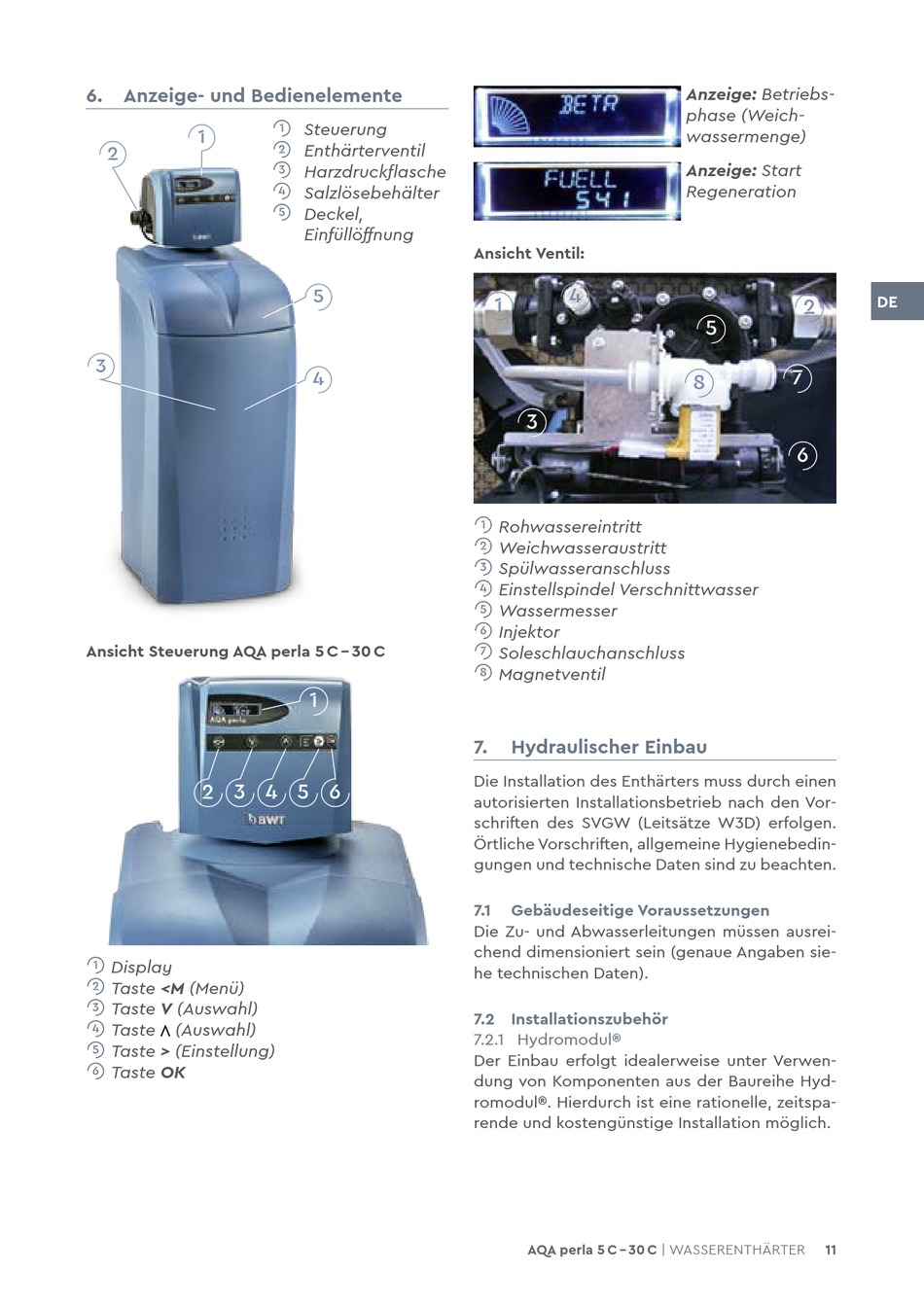

Anzeige- und Bedienelemente

1
2
3
Ansicht Steuerung AQA perla 5 C – 30 C
Display
1
Taste <M (Menü)
2
Taste V (Auswahl)
3
Taste (Auswahl)
4
Taste > (Einstellung)
5
Taste OK
6
Steuerung
1
Enthärterventil
2
Harzdruckflasche
3
Salzlösebehälter
4
Deckel,
5
Einfüllöffnung
5
4
1
Ansicht Ventil:
4
1
3
Rohwassereintritt
1
Weichwasseraustritt
2
Spülwasseranschluss
3
Einstellspindel Verschnittwasser
4
Wassermesser
5
Injektor
6
Soleschlauchanschluss
7
Magnetventil
8
7.

Hydraulischer Einbau

Die Installation des Enthärters muss durch einen
autorisierten Installationsbetrieb nach den Vor-
schriften des SVGW (Leitsätze W3D) erfolgen.
Örtliche Vorschriften, allgemeine Hygienebedin-
gungen und technische Daten sind zu beachten.
7.1 Gebäudeseitige Voraussetzungen
Die Zu- und Abwasserleitungen müssen ausrei-
chend dimensioniert sein (genaue Angaben sie-
he technischen Daten).
7.2 Installationszubehör
7.2.1 Hydromodul®
Der Einbau erfolgt idealerweise unter Verwen-
dung von Komponenten aus der Baureihe Hyd-
romodul®. Hierdurch ist eine rationelle, zeitspa-
rende und kostengünstige Installation möglich.
AQA perla 5 C – 30 C | WASSERENTHÄRTER
Anzeige: Betriebs­
phase (Weich­
wassermenge)
Anzeige: Start
Regeneration
2
5
7
8
6
11
DE
