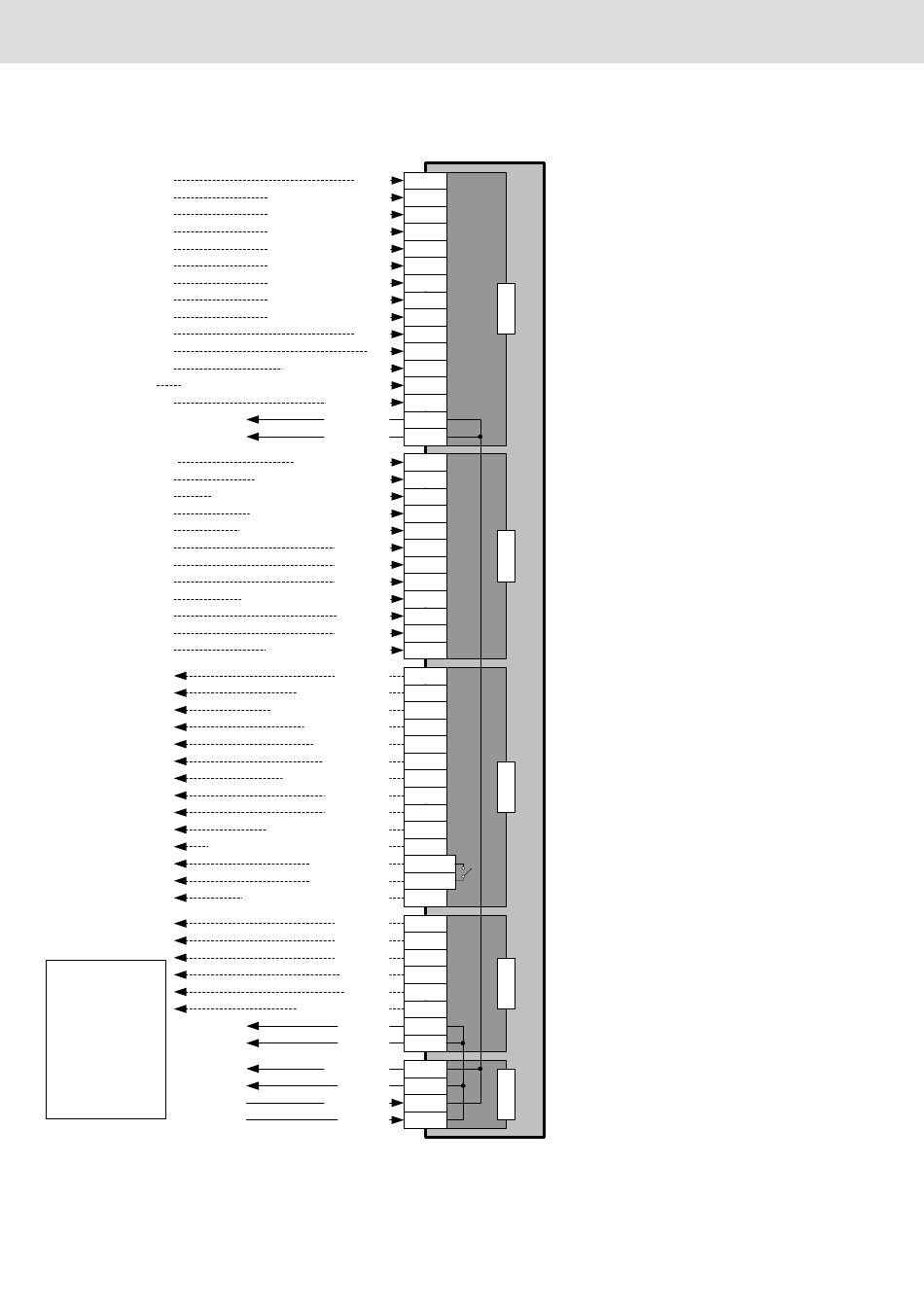

Anschlussplan
Referenzschweißen Zangenwiderstand
Fehler rücksetzen mit Ablaufwdh.
Frei programmierbarer Ausgang 1
Bei Betrieb mit
internem Netzteil
Brücken von X4.1
und X4.2 nach
X10.3 und X10.4
Bei Betrieb mit
eigenem Netzteil
ohne Brücken
Start 1
E 00
Programmanwahl Bit 0
E 01
Programmanwahl Bit 1
E 02
Programmanwahl Bit 2
E 03
Programmanwahl Bit 3
E 04
Programmanwahl Bit 4
E 05
Programmanwahl Bit 5
E 06
Programmanwahl Bit 6
E 07
Programmanwahl Bit 7
E 08
Parität
E 09
Frei
E 10
Zündung ein, extern
E 11
E 12
Bauteilende
E 13
+24V extern
+24V
+24V extern
+24V
Fehler rücksetzen
E 14
Fehler rücksetzen mit FK
E 15
E 16
Quittung Elektrodenfräsen
E 17
Quittung Elektrodenwechsel
E 18
Reserviert
E 19
Reserviert
E 20
Reserviert
E 21
Schweißkreis Rückmeldung
E 22
Ghost run
E 23
Reserviert
E 24
UIR Betrieb abschalten
E 25
Reserviert
A 00
Fortschaltkontakt
A 01
Quittung Bauteil-Ende
A 02
Bereit Steuerteil
A 03
Schweißfehler
A 04
Mit Zündung
A 05
Ohne Überwachung
A 06
Fräsanfrage
A 07
Vorwarnung
A 08
Maximale Standmenge
A 09
A 10
UI-Regler aktiv
A 11.1
UI-Regler aktiv
A 11.2
Schweißkreis Freischaltung
A 12
Reserviert
A 13
Reserviert
A 14
Reserviert
A 15
Warnung
A 16
Q-Stopp
A 17
UI-Messung aktiv
A 18
0V extern
0V extern
+24V extern
+24V
0V extern
+24V extern
+24V
0V extern
Abb. 2: Ein-/Ausgangsbaugruppe
X
1
4
X
1
3
X
1
2
X
1
1
0 V
0 V
X
0 V
1
0
0 V
