Feste Rohrverlegung nach dem John Guest
System
Als Zubehör bietet Truma die Wasseranschlüsse (12 + 13) und
das Ablassventil (14) mit einen Durchmesser von 12 mm an.
Wir empfehlen für diesen Fall ausschließlich die Rohre, Stütz-
hülsen und Sicherungsringe von John Guest zu verwenden.
Für den Anschluss fester Rohrleitungen mit anderem Durch-
messer müssen geeignete Adapter (nicht im Lieferumfang)
verwendet werden.
Sämtliche Wasserleitungen fallend zum Ablassventil
verlegen! Anderenfalls Gefahr von Frostschäden, für die
kein Garantieanspruch besteht!

Einbau des Ablassventils

Ablassventil (14) an gut zugänglicher Stelle in der Nähe des
Boilers montieren. Loch mit einem Durchmesser von 18 mm
bohren und Entleerungsstutzen mit Schlauch (15) durchste-
cken. Ablassventil mit 2 Schrauben befestigen. Die Entwäs-
serung direkt nach außen an spritzwassergeschützter Stelle
vornehmen (ggf. Spritzschutz anbringen).
Ø 18 mm

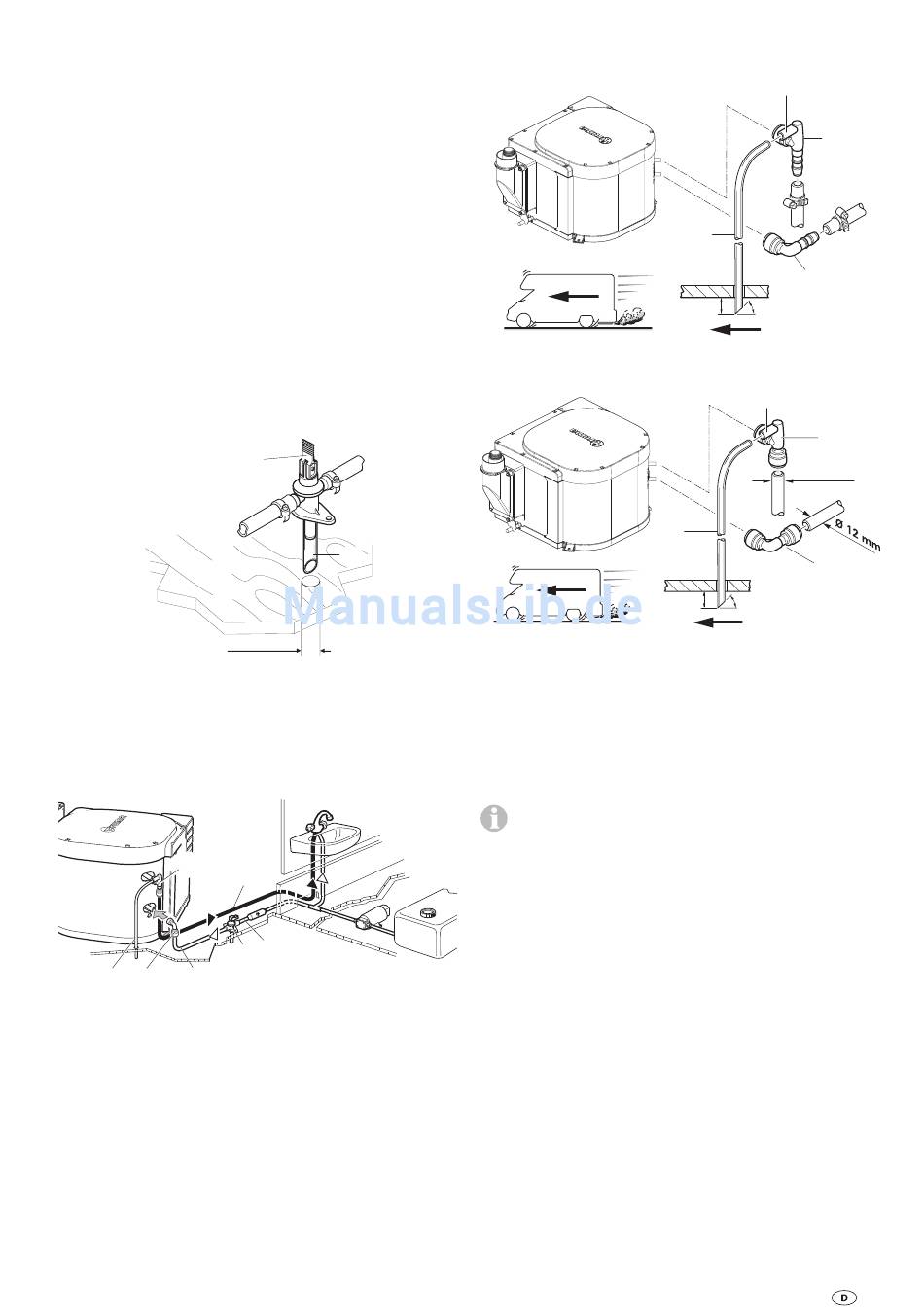

Bild 9

Verlegung der Wasserleitungen

Kaltwasserzulauf (16) am Ablassventil (14) anschließen. Es
muss auf keine Fließrichtung geachtet werden.
12
20
13
22
Bild 10
Winkelanschluss ohne Belüftungsventil (13) am Kaltwas-
ser-Anschlussrohr (unteres Rohr) und Winkelanschluss mit
integriertem Belüftungsventil (12) am Warmwasser-An-
schlussrohr (oberes Rohr) des Boilers so weit wie möglich
aufschieben. In die entgegengesetzte Richtung ziehen, um zu
überprüfen, ob die Winkelanschlüsse sicher befestigt sind.
Belüftungsschlauch, Außendurchmesser 11 mm (20), auf die
Schlauchtülle des Belüftungsventils (21) schieben und knick-
frei nach außen verlegen. Hierbei den Radius im Bogen nicht
kleiner als 40 mm ausführen.
14
15
23
14 16
Belüftungsschlauch ca. 20 mm unter dem Fahrzeugboden
45° schräg zur Fahrtrichtung abschneiden.
Bild 11
20 mm
Bild 12
Schlauchverbindung (22) für Kaltwasserzulauf zwischen
Ablassventil (14) und Winkelanschluss (13 – unteres Rohr) am
Boiler herstellen.
Die Warmwasserleitung (23) vom Winkelanschluss mit integ-
riertem Belüftungsventil (12 – oberes Rohr) zu den Warmwas-
ser-Verbrauchsstellen verlegen.
Beim Einbau einer Wasserversorgung in das Fahrzeug
muss darauf geachtet werden, dass zwischen den Was-
serschläuchen und der Wärmequelle (z. B. Heizung, Warm-
luftrohr) ein ausreichender Abstand eingehalten wird.
Zur Befestigung der Schläuche an Wand oder Boden sind
die Schlauchclips SC (Art.-Nr. 40712-01) geeignet. Diese
Schlauchclips ermöglichen auch eine frostsichere Verlegung
von Wasserschläuchen auf den Warmluftverteilungsrohren
der Heizung.
Ein Wasserschlauch darf erst in einem Abstand von 1,5 m
zur Heizung am Warmluftrohr angelegt werden. Der Truma
Schlauchclip SC kann ab diesem Abstand verwendet werden.
Bei Parallelverlegung, z. B. einer Durchführung durch eine
Wand, muss ein Abstandshalter (z. B. eine Isolierung) ange-
bracht werden, um den Kontakt zu vermeiden.
21
12
20
13
45º
20 mm
Flexible Schlauchverlegung
21
12
Ø 12 mm
20
13
45º
Feste Rohrverlegung
(z. B. John Guest System)
