ANI-1F1-A
Modul zur Prozessregelung von CO
1.4.2

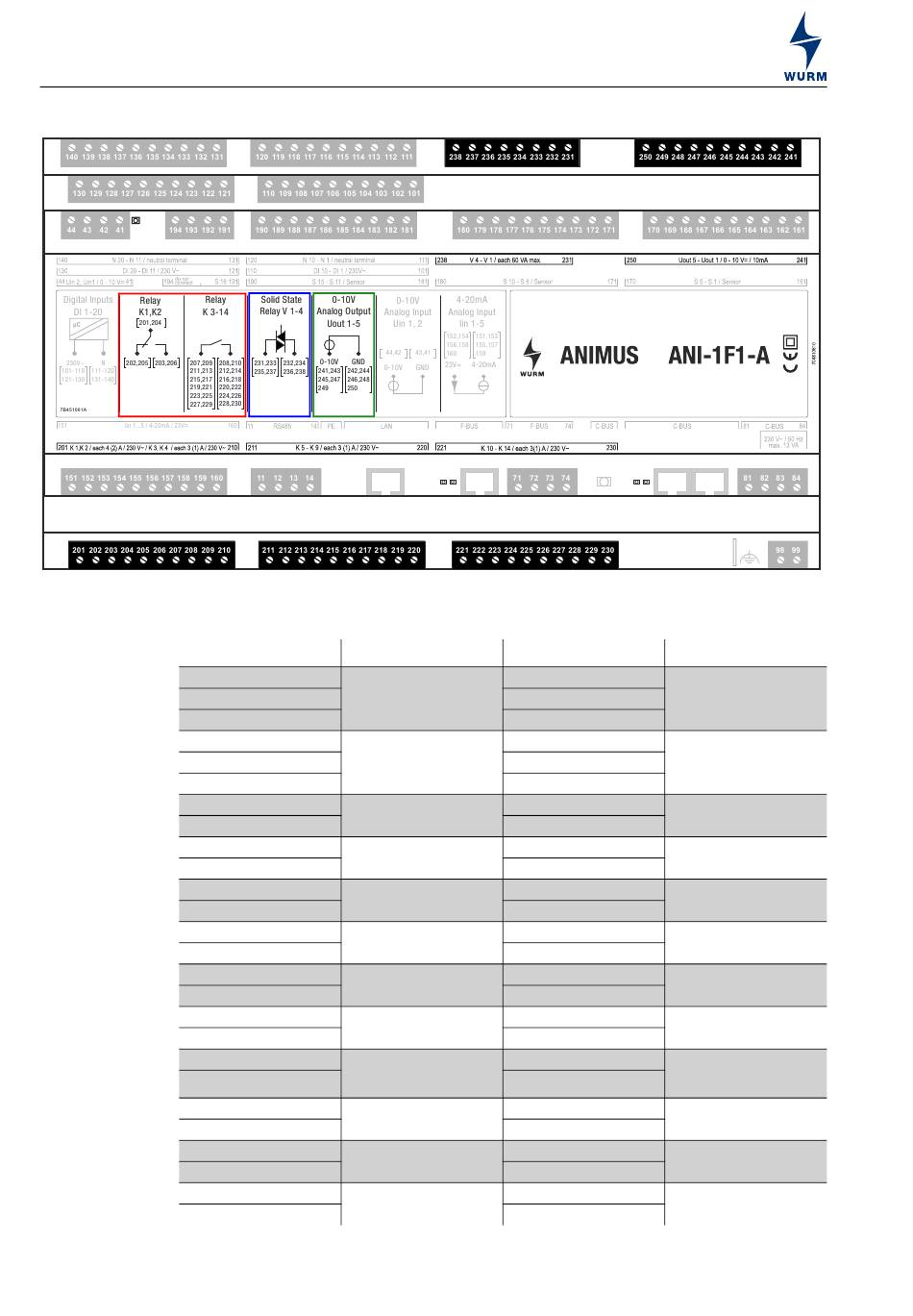

Abb. 4: Schaltbild Ausgänge
Digitalausgänge (Relais) K 1 - K 14
Klemme
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
8
-Kälteanlagen mit Verbund- und Gaskühlerregelung
2
Schaltbild Ausgänge
Digitalausgang
Wechsler K 1 /
4(2)A / 230V~
Wechsler K 2/
4(2)A / 230V~
Schließer K 3 /
3(1)A / 230V~
Schließer K 4 /
3(1)A / 230V~
Schließer K 5 /
3(1)A / 230V~
Schließer K 6 /
3(1)A / 230V~
Schließer K 7 /
3(1)A / 230V~
Schließer K 8 /
3(1)A / 230V~
Schließer K 9 /
3(1)A / 230V~
Schließer K 10/
3(1)A / 230V~
Schließer K 11 /
3(1)A / 230V~
Schließer K 12 /
3(1)A / 230V~
Technische Änderungen vorbehalten
Kontaktanordnung
Belegung
COM
Alarm Prio 1
NC
NO
COM
Alarm Prio 2
NC
NO
COM
Betrieb NK-VD 1
NO
COM
Betrieb NK-VD 2
NO
COM
Betrieb NK-VD 3
NO
COM
Betrieb / Freigabe
TK-VD
NO
COM
MD zu tief
NO
COM
Betrieb WRG-Ventil
NO
COM
Betrieb WRG-Pumpe
NO
COM
Betrieb WRG extern
NO
COM
Betrieb Enthitzerlüfter
NO
COM
Ventil LR-VD 2
NO
