WURM CAN-Bridge Bedienungsanleitung

1 CAN-Bridge
Zur galvanischen Trennung von 2 Bus-Segmenten
1.1 Frontansicht

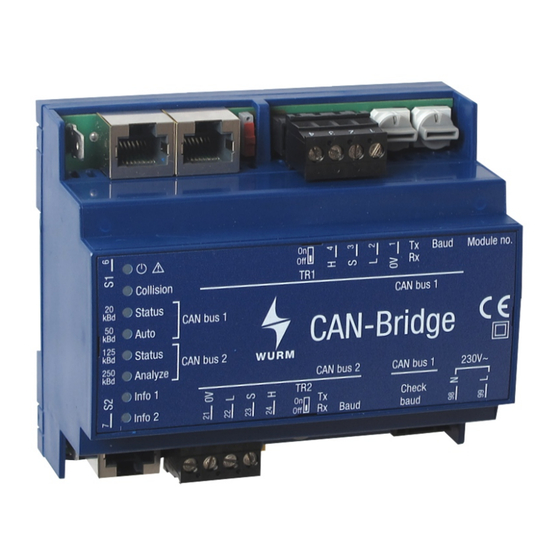

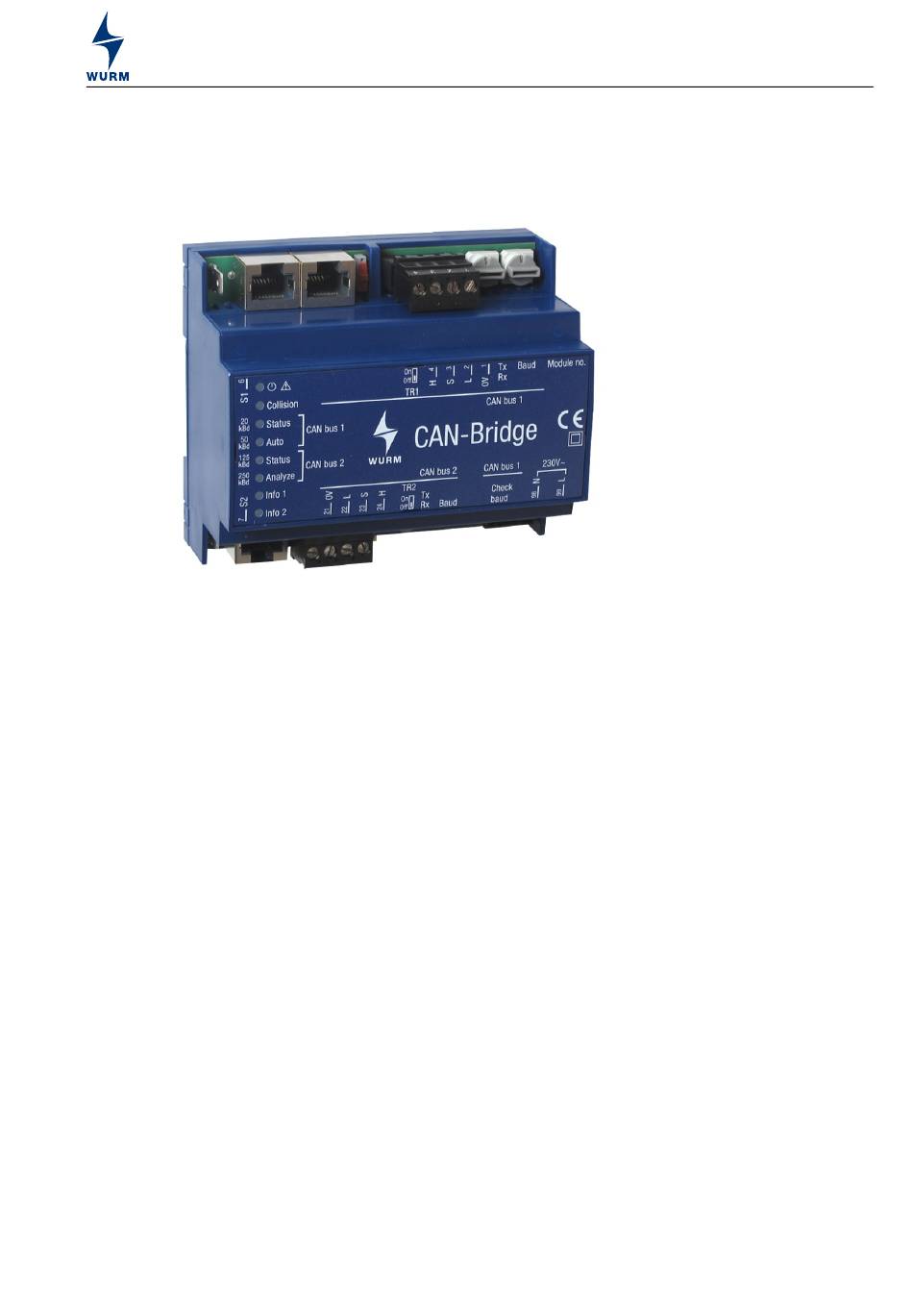

Abb. 1: Frontansicht CAN-Bridge
1.2 Merkmale
• Integriertes 230V-Netzteil
• Galvanische Trennung von zwei CAN-Bus-Segmenten
• Aktive Unterdrückung unvollständiger Telegramme
• Erweiterung der möglichen CAN-Bus-Topologien
• Vergrößerung der maximal möglichen Gesamt-CAN-Bus-Länge
• Integrierte, schaltbare CAN-Bus-Abschlusswiderstände
• Intelligente Datenfilter
• Unterschiedliche Baudraten auf beiden CAN-Bus-Segmenten möglich
• Physikalische CAN-Bus-Messung zur Erkennung von Pegelfehlern und Verdrahtungsfehlern
• Diagnosemodus für steckerfertige Möbel
• Einfache Handhabung
• Verbindung zum Wurm-System über Wurm-CAN-Kommunikationsbus (C-BUS) und FRIGO-
DATA XP
1.3 Lieferumfang
• 1 x Produktinformation
• 3 x Schraubklemmenbuchse
• 1 x Reihenklemme mit Abschlussplatte
• 2 x kurze PE-Anschlussleitung
• 1 x Adapter ZCB-ADP/CB-PI
• 1 x RJ45-Patchkabel
CAN-Bridge_V1.1.3_PI_2023-05_DE
Zur galvanischen Trennung von 2 Bus-Segmenten
Technische Änderungen vorbehalten
CAN-Bridge
1
