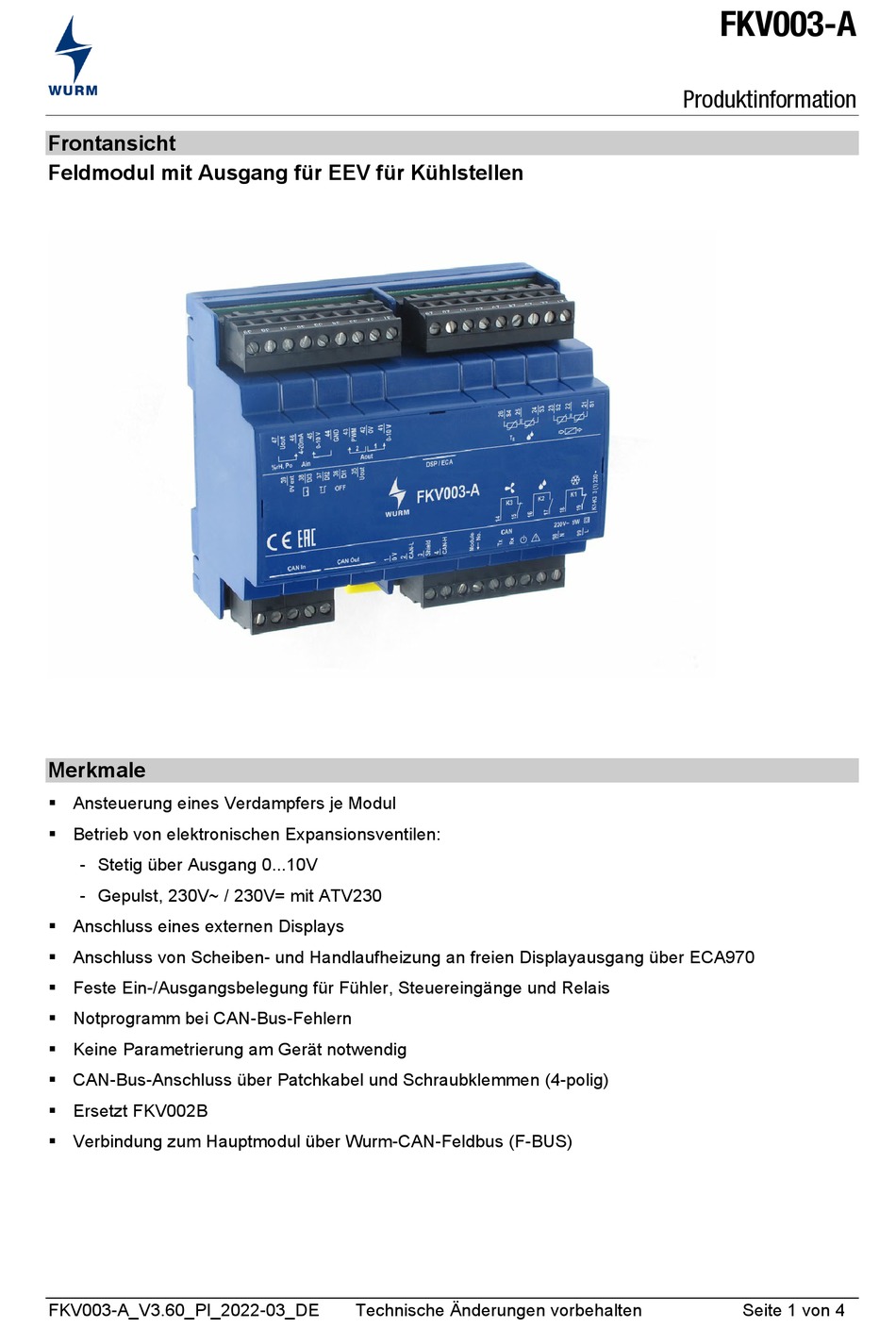

Frontansicht

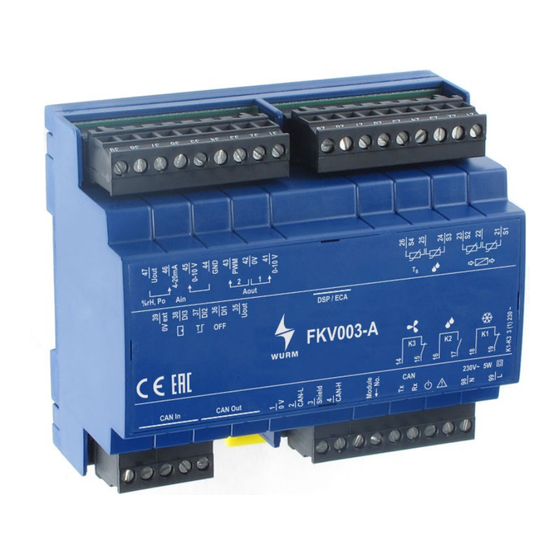

Feldmodul mit Ausgang für EEV für Kühlstellen
Merkmale
Ansteuerung eines Verdampfers je Modul
Betrieb von elektronischen Expansionsventilen:
- Stetig über Ausgang 0...10V
- Gepulst, 230V~ / 230V= mit ATV230
Anschluss eines externen Displays
Anschluss von Scheiben- und Handlaufheizung an freien Displayausgang über ECA970
Feste Ein-/Ausgangsbelegung für Fühler, Steuereingänge und Relais
Notprogramm bei CAN-Bus-Fehlern
Keine Parametrierung am Gerät notwendig
CAN-Bus-Anschluss über Patchkabel und Schraubklemmen (4-polig)
Ersetzt FKV002B
Verbindung zum Hauptmodul über Wurm-CAN-Feldbus (F-BUS)
