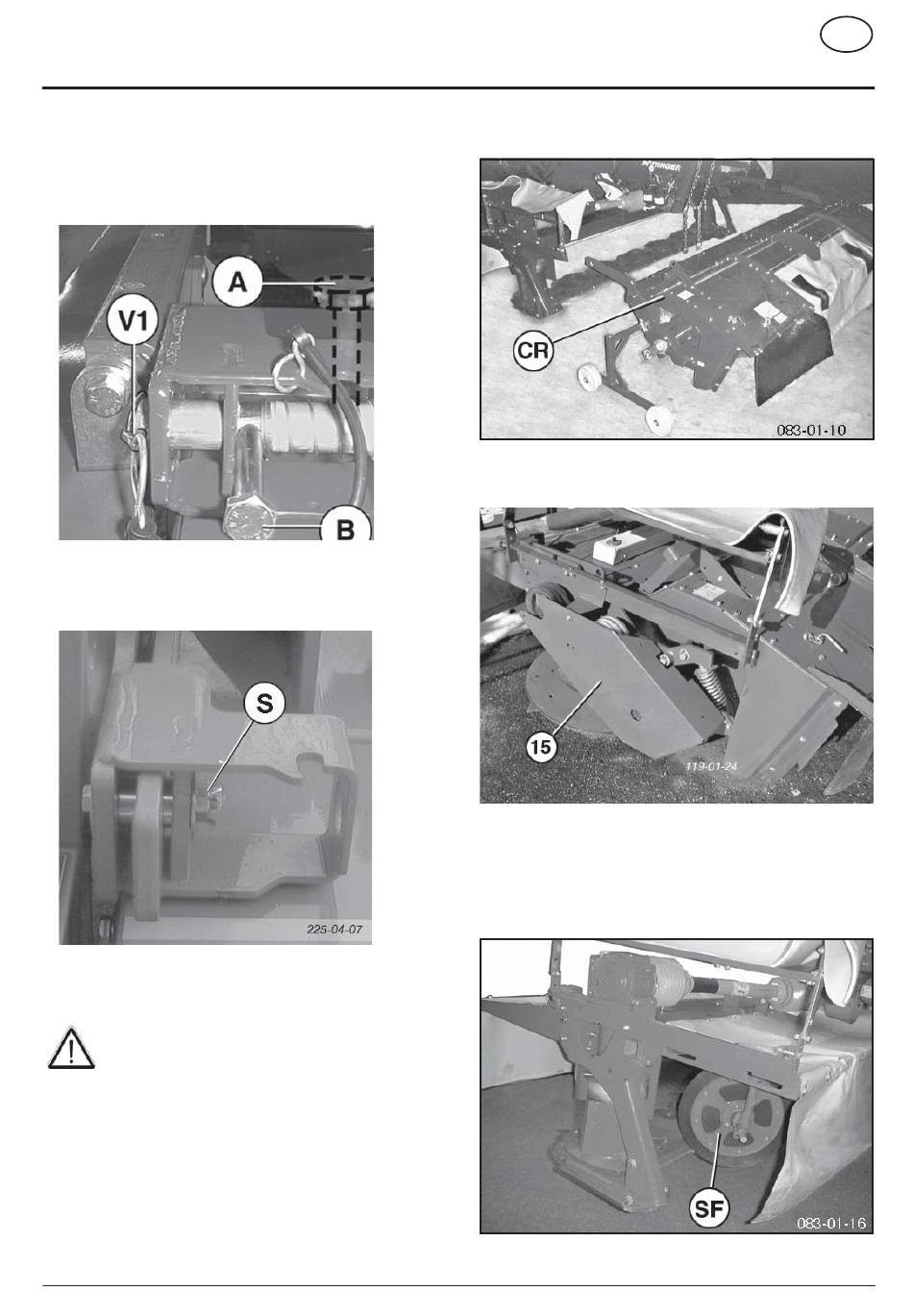

5. Befestigungen links und rechts lösen
• Federbelasteter Fixierbolzen bis Baujahr 2004
Vorstecker (V1) entfernen und Bolzen entriegeln
• Pos A = entriegelt
• Verschraubt ab Baujahr 2004
Schraube (S) entfernen
(Federbelasteter Fixierbolzen = Wunschausrüstung)
Wichtig!
B e i m M ä h e n o h n e A u f b e r e i t e r s i n d a m
Mähbalken zusätzlich Schutzelemente und die
beiden Schwadformer zu montieren. Teile siehe
Ersatzteilliste.
1200-D AUFBEREITER_3551
• Pos B = verriegelt
- 20 -
AUFBEREITER (CONDITIONER)
6. Aufbereiter (CR) immer standsicher abstellen
7. Schutzblech montieren (15)
Einbau des Aufbereiters (CR) oder des Schwadformers
(SF)
- erfolgt sinngemäß in umgekehrter Reihenfolge als der
Ausbau.
D
