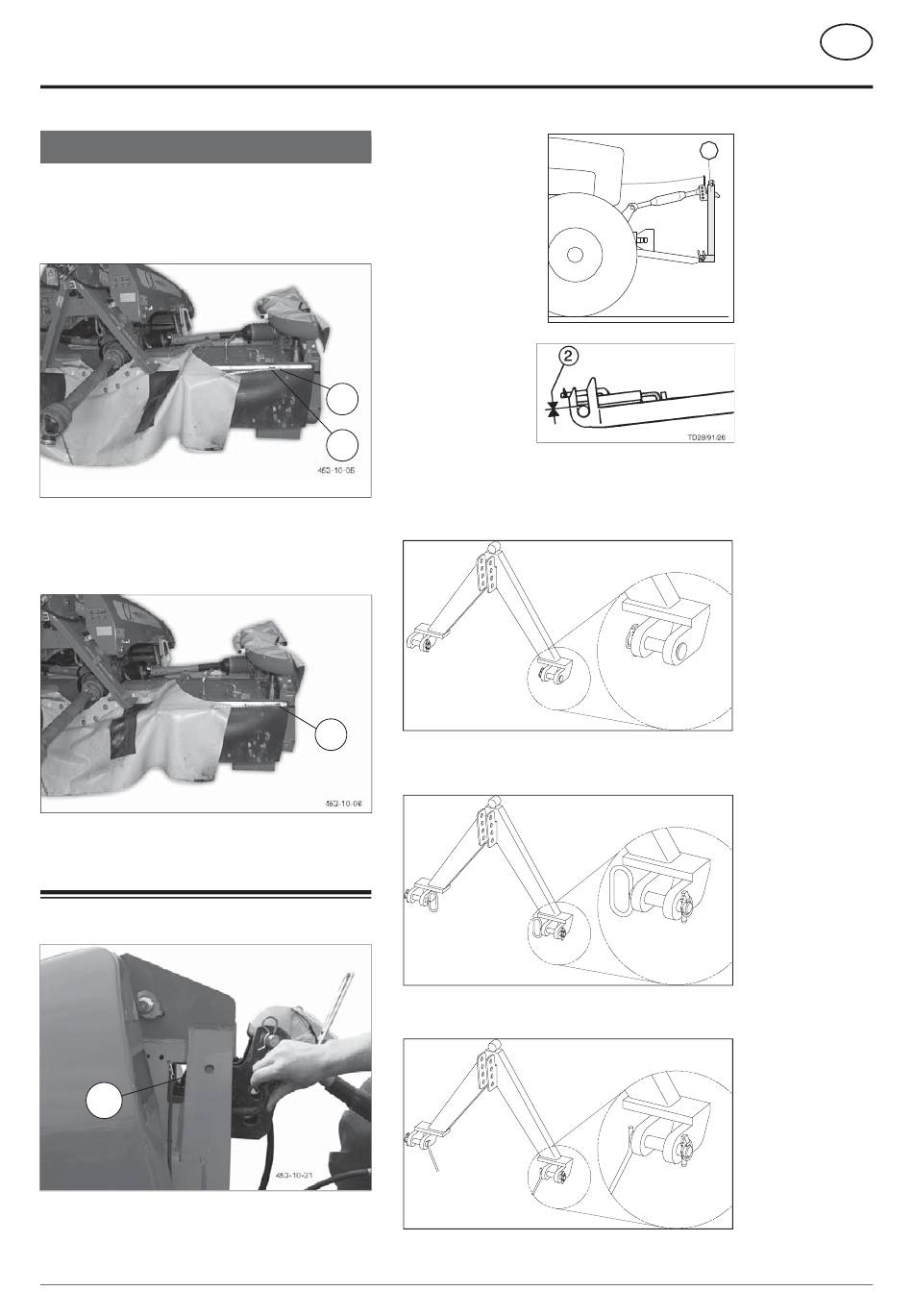

Anbau mit dem Schnellkuppler (1)
1. Expander (EX) in die richtige Position einhängen
Position A
- vor dem Ankuppeln an den Schlepper
Position B
- nach dem Ankuppeln an den Schlepper und während
des Mähens
P1
1201-D-WEISTEANBAU-3751
ANBAU MIT DEM SCHNELLKUPPLER
2. Den Schnellkuppler
(Weiste - Dreieck)
in senkrechter oder
leicht nach vorne
g e n e i g t e r
am Fronthubwerk
montieren.
3. Unterlenkerbolzen
s p i e l f r e i
verriegeln.
A
EX
Stecken sie die Unterlenkerbolzen von innen nach
außen ein, um Beschädigungen am Schutztuch zu
vermeiden. Außerhalb des Unterlenkers dürfen maximal
die Klappvorstecker vorstehen, Korrekte Positionen
siehe Abb. 1, 2, 3
407-12-01
B
Klappvorstecker innen (Abb 1)
407-12-02
Klappvorstecker außen (Abb 2)
407-12-03
Klappvorstecker außen (Abb 3)
- 10 -
L a g e
TD28/91/28
( 2 )
